Пилоуловлювач типу циклон

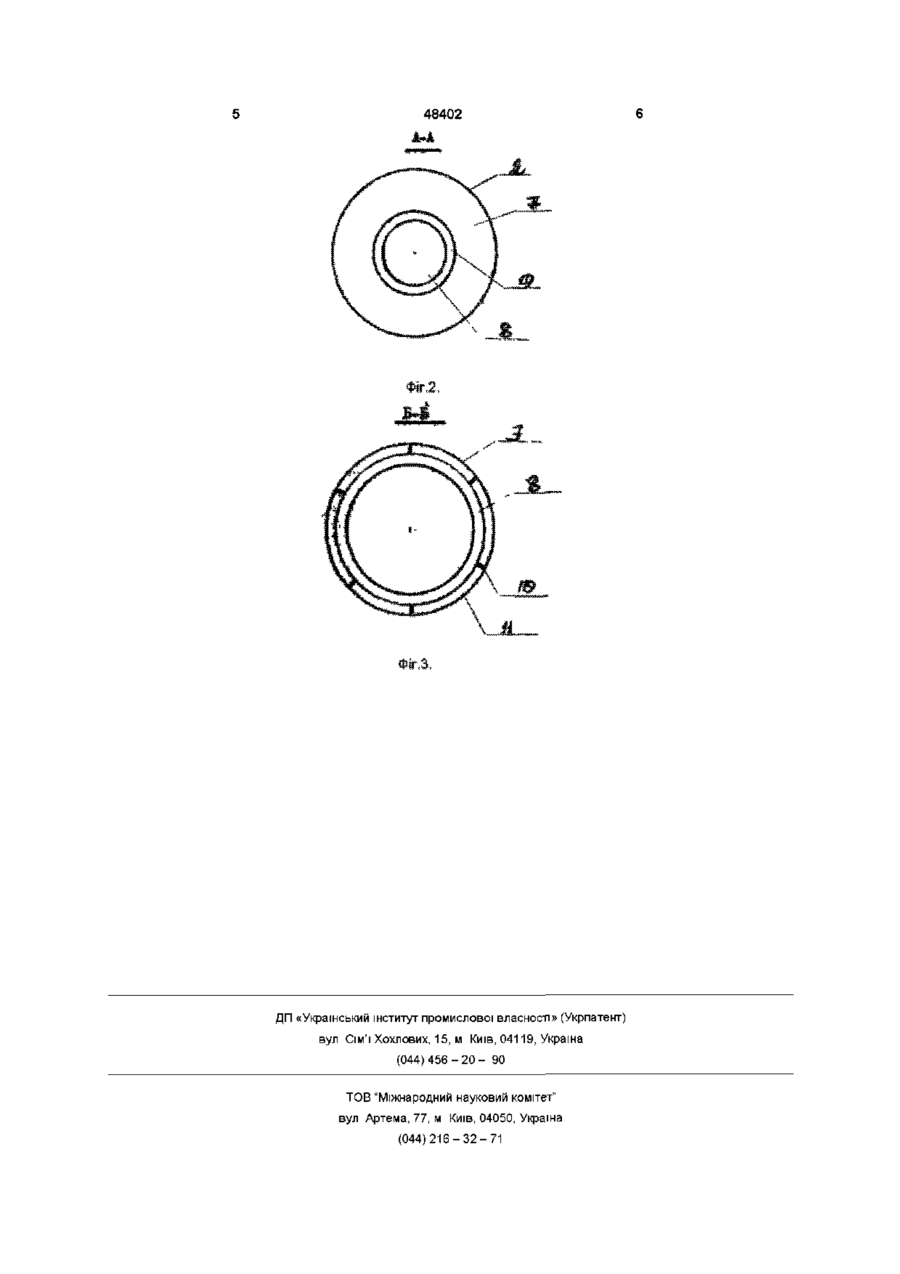

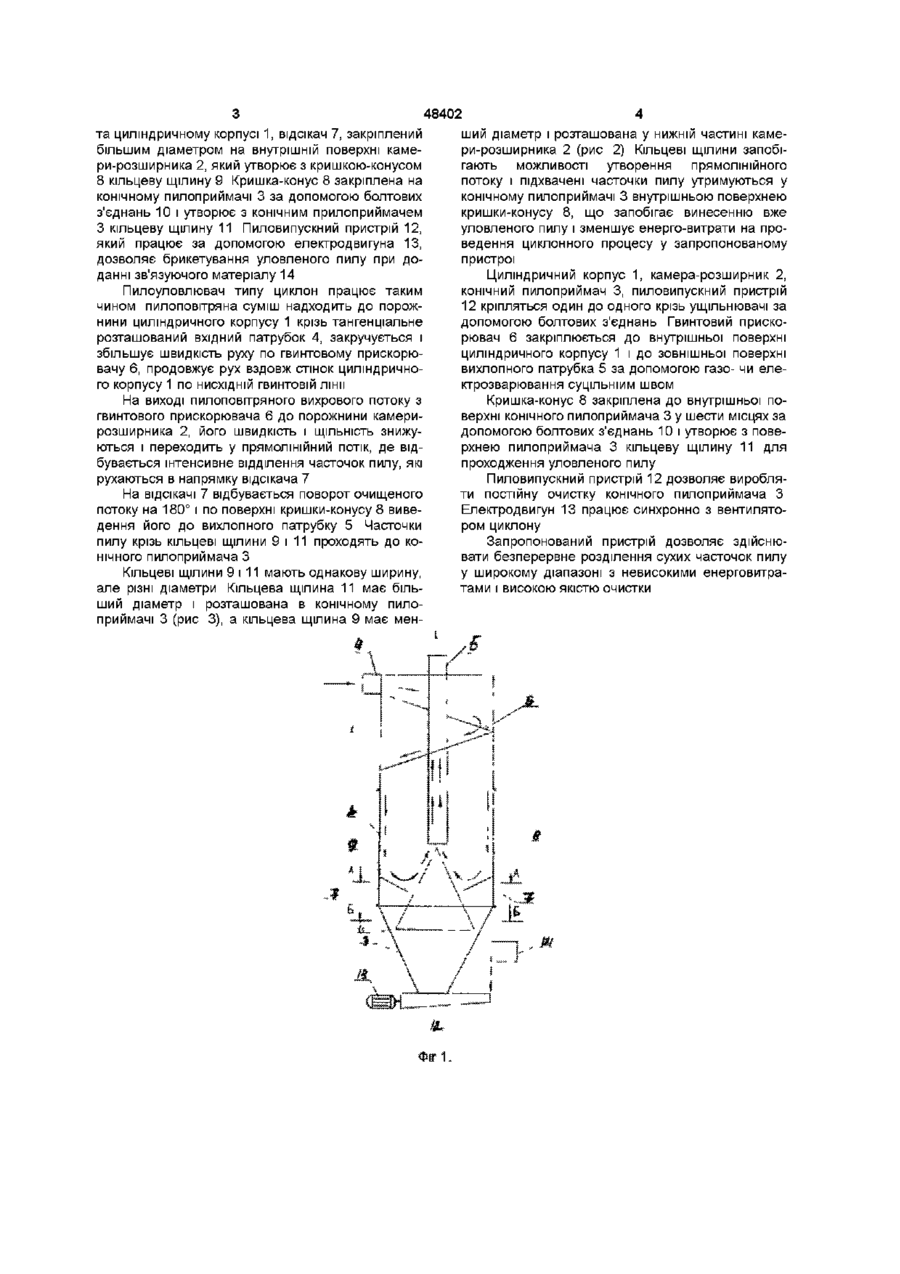

1 Пилоуловлювач типу циклон, який містить циліндричний корпус, тангенціально розташований вхідний патрубок, вихлопний патрубок і конічний пилоприймач, який відрізняється тим, що вихлопний патрубок має гвинтовий прискорювач по току, який розташований на половині довжини вихлопного патрубка у верхній його частині 2 Пилоуловлювач типу циклон за п 1, який відрізняється тим, що він має камеру-розширник з відсікачем, виконаним у вигляді зрізаного конуса, який звужується донизу 3 Пилоуловлювач типу циклон за п 1, який відрізняється тим, що він має кришку-конус, виготовлену у вигляді конуса, спрямованого вершиною вгору, яка утворює з корпусом конічного пилоприймача кільцеву щілину для проходження уловленого пилу Винахід відноситься до пристроїв сухої очистки повітря і газів від пилу і може знайти застосування у різних галузях народного господарства Відомий пилоуловлювач типу циклон, який працює з використанням відцентрових сил і має циліндричний або конічний корпус з тангенціальним входом для повітряного або газового потоку виходом очищеного повітря чи газу і пиловипускним пристроєм (А С СРСР № 1632501) Недоліком відомого пристрою є недостатня різниця статичних тисків у центральній частині робочої зони апарату, що приводить до неповного відведення газу з бункеру Найбільш близьким за конструкцією є відцентрово-шерційний пилоуловлювач, що має корпус зі спіральним вхідним патрубком, осьовою вихлопною трубою, пиловипускним отвором і інерційним відділювачем (А С СРСР № 1662632) Недоліком відомого пристрою є недостатньо висока ефективність уловлювання пилу, що пояснюєься турбулентним вихровим рухом пилу у апараті Задачею винаходу є удосконалення конструкції пилоуловлювача типу циклон за рахунок розділення часточок пилу і повітря та запобігання повторного винесення вже уловленого пилу Поставлена задача вирішується за рахунок того, що пилоуловлювач типу циклон має циліндричний корпус, тангенціально розташований вхідний патрубок, вихлопний патрубок і конічний пилоп риймач Згідно винаходу вихлопний патрубок має гвинтовий прискорювач потоку, який розташований на половині довжини вихлопного патрубку у верхній його частині Для різкого гасіння швидкості потоку і зниження його ЩІЛЬНОСТІ пилоуловлювач типу циклон має камеру-розширник з відсікачем, виконаним у вигляді зрізаного конусу, який звужується донизу Для запобігання винесення вже уловленого пилу з пилоприймача пилоуловлювач типу циклон має кришку-конус, виготовлену у вигляді конусу, спрямованого вершиною вгору, яка утворює з корпусом конічного пилоприймача кільцеву щілину для проходження уловленого пилу Зображення ілюструється малюнками, де на фіг 1 зображений пилоуловлювач типу циклон у розрізі, на фіг 2 розріз А-А (кільцева щілина, утворена відсікачем і кришкою-конусом), на фіг 3 розріз Б-Б (кільцева щілина, утворена кришкоюконусом і конічним пилоприймачем) До пилоуловлювача типу циклон входять циліндричний корпус 1, камера-розширник 2, конічний пилоприймач 3, вхідний патрубок 4 для введення пилогазової суміші, який тангенціальне розташований у верхній частині циліндричного корпусу 1, вихлопний патрубок 5, для виведення очищеного газоповітряного середовища, який розташований співосно циліндричного корпусу 1 і камери-розширника 2, гвинтовий прискорювач 6, закріплений без щілин на вихлопному патрубку 5 о 00 48402 та циліндричному корпусі 1, відсікач 7, закріплений більшим діаметром на внутрішній поверхні камери-розширника 2, який утворює з кришкою-конусом 8 кільцеву щілину 9 Кришка-конус 8 закріплена на конічному пилоприймачі 3 за допомогою болтових з'єднань 10 і утворює з конічним прилоприймачем З кільцеву щілину 11 Пиловипускний пристрій 12, який працює за допомогою електродвигуна 13, дозволяє брикетування уловленого пилу при доданні зв'язуючого матеріалу 14 Пилоуловлювач типу циклон працює таким чином пилоповітряна суміш надходить до порожнини циліндричного корпусу 1 крізь тангенціальне розташований вхідний патрубок 4, закручується і збільшує швидкість руху по гвинтовому прискорювачу 6, продовжує рух вздовж стінок циліндричного корпусу 1 по НИСХІДНІЙ гвинтовій лінії На виході пилоповітряного вихрового потоку з гвинтового прискорювача 6 до порожнини камерирозширника 2, його швидкість і ЩІЛЬНІСТЬ знижуються і переходить у прямолінійний потік, де відбувається інтенсивне відділення часточок пилу, які рухаються в напрямку відсікача 7 На відсікачі 7 відбувається поворот очищеного потоку на 180° і по поверхні кришки-конусу 8 виведення його до вихлопного патрубку 5 Часточки пилу крізь кільцеві щілини 9 і 11 проходять до конічного пилоприймача З Кільцеві щілини 9 і 11 мають однакову ширину, але різні діаметри Кільцева щілина 11 має більший діаметр і розташована в конічному пилоприймачі 3 (рис 3), а кільцева щілина 9 має мен ший діаметр і розташована у нижній частині камери-розширника 2 (рис 2) Кільцеві щілини запобігають можливості утворення прямолінійного потоку і підхвачені часточки пилу утримуються у конічному пилоприймачі 3 внутрішньою поверхнею кришки-конусу 8, що запобігає винесенню вже уловленого пилу і зменшує енерго-витрати на проведення циклонного процесу у запропонованому пристрої Циліндричний корпус 1, камера-розширник 2, конічний пилоприймач 3, пиловипускний пристрій 12 кріпляться один до одного крізь ущільнювачі за допомогою болтових з'єднань Гвинтовий прискорювач 6 закріплюється до внутрішньої поверхні циліндричного корпусу 1 і до зовнішньої поверхні вихлопного патрубка 5 за допомогою газо- чи електрозварювання суцільншм швом Кришка-конус 8 закріплена до внутрішньої поверхні конічного пилоприймача 3 у шести місцях за допомогою болтових з'єднань 10 і утворює з поверхнею пилоприймача 3 кільцеву щілину 11 для проходження уловленого пилу Пиловипускний пристрій 12 дозволяє виробляти постійну очистку конічного пилоприймача З Електродвигун 13 працює синхронно з вентилятором циклону Запропонований пристрій дозволяє здійснювати безперервне розділення сухих часточок пилу у широкому діапазоні з невисокими енерговитратами і високою якістю очистки 48402 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
