Система лубрикації відкритих вузлів тертя
Номер патенту: 59183
Опубліковано: 10.05.2011
Автори: Коропец Петро Олексійович, Черніков В'ячеслав Дмитрович, Шаповалов Володимир Володимирович
Формула / Реферат
Система лубрикації відкритих вузлів тертя, що містить корпус лубрикатора, сполучений шарнірно-підпружинено з буксою колісної пари, систему подачі мастильного матеріалу з фіксацією відносно змащувальної поверхні (гребеня колеса - непідресореної маси) вихідного перерізу її подавального каналу, яка відрізняється тим, що у системі лубрикації відкритих вузлів тертя розміщено лафет, жорстко закріплений на першому ступені ресорного підвішування і шарніром сполучений з корпусом лубрикатора, підпружиненого відносно лафета, корпус лубрикатора містить бункер-накопичувач зі змащувальними стрижнями, привод і подавальний канал, зафіксований відносно змащувальної поверхні - гребеня колеса зовнішніми і внутрішніми тягами, сполученими з непідресореною масою-буксовим вузлом.
Текст

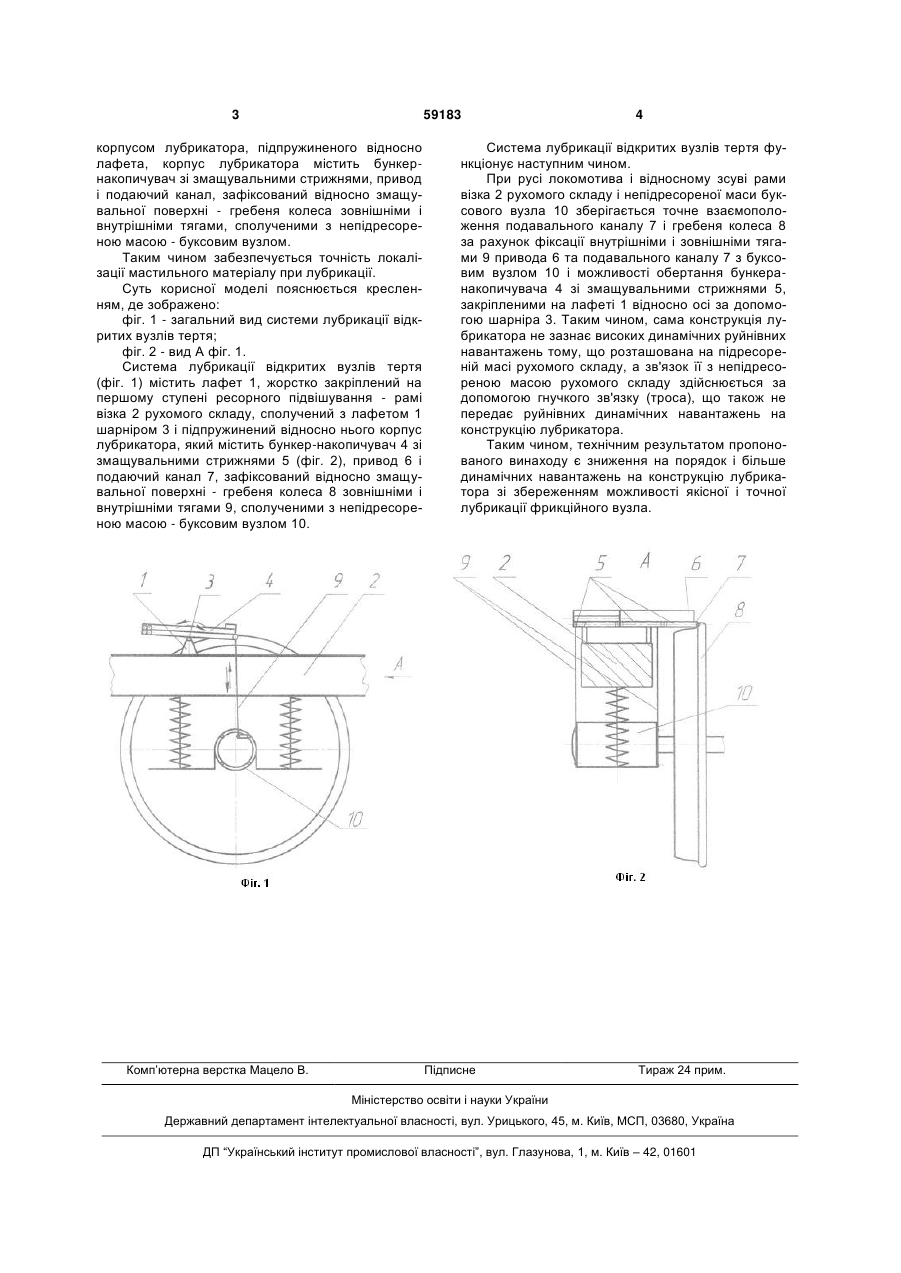

Система лубрикації відкритих вузлів тертя, що містить корпус лубрикатора, сполучений шарнірнопідпружинено з буксою колісної пари, систему подачі мастильного матеріалу з фіксацією відносно 3 59183 корпусом лубрикатора, підпружиненого відносно лафета, корпус лубрикатора містить бункернакопичувач зі змащувальними стрижнями, привод і подаючий канал, зафіксований відносно змащувальної поверхні - гребеня колеса зовнішніми і внутрішніми тягами, сполученими з непідресореною масою - буксовим вузлом. Таким чином забезпечується точність локалізації мастильного матеріалу при лубрикації. Суть корисної моделі пояснюється кресленням, де зображено: фіг. 1 - загальний вид системи лубрикації відкритих вузлів тертя; фіг. 2 - вид А фіг. 1. Система лубрикації відкритих вузлів тертя (фіг. 1) містить лафет 1, жорстко закріплений на першому ступені ресорного підвішування - рамі візка 2 рухомого складу, сполучений з лафетом 1 шарніром 3 і підпружинений відносно нього корпус лубрикатора, який містить бункер-накопичувач 4 зі змащувальними стрижнями 5 (фіг. 2), привод 6 і подаючий канал 7, зафіксований відносно змащувальної поверхні - гребеня колеса 8 зовнішніми і внутрішніми тягами 9, сполученими з непідресореною масою - буксовим вузлом 10. Комп’ютерна верстка Мацело В. 4 Система лубрикації відкритих вузлів тертя функціонує наступним чином. При русі локомотива і відносному зсуві рами візка 2 рухомого складу і непідресореної маси буксового вузла 10 зберігається точне взаємоположення подавального каналу 7 і гребеня колеса 8 за рахунок фіксації внутрішніми і зовнішніми тягами 9 привода 6 та подавального каналу 7 з буксовим вузлом 10 і можливості обертання бункеранакопичувача 4 зі змащувальними стрижнями 5, закріпленими на лафеті 1 відносно осі за допомогою шарніра 3. Таким чином, сама конструкція лубрикатора не зазнає високих динамічних руйнівних навантажень тому, що розташована на підресореній масі рухомого складу, а зв'язок її з непідресореною масою рухомого складу здійснюється за допомогою гнучкого зв'язку (троса), що також не передає руйнівних динамічних навантажень на конструкцію лубрикатора. Таким чином, технічним результатом пропонованого винаходу є зниження на порядок і більше динамічних навантажень на конструкцію лубрикатора зі збереженням можливості якісної і точної лубрикації фрикційного вузла. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLubrication system of open friction units
Автори англійськоюShapovalov Volodymyr Volodymyrovych, Koropets Petro Oleksiiovych, Chernikov Viacheslav Dmytrovych
Назва патенту російськоюСистема лубрикации открытых узлов трения
Автори російськоюШаповалов Владимир Владимирович, Коропец Петр Алексеевич, Черников Вячеслав Дмитриевич
МПК / Мітки
МПК: B61K 3/00
Мітки: відкритих, лубрикації, тертя, вузлів, система
