Спосіб неруйнівного контролю міцності матеріалу

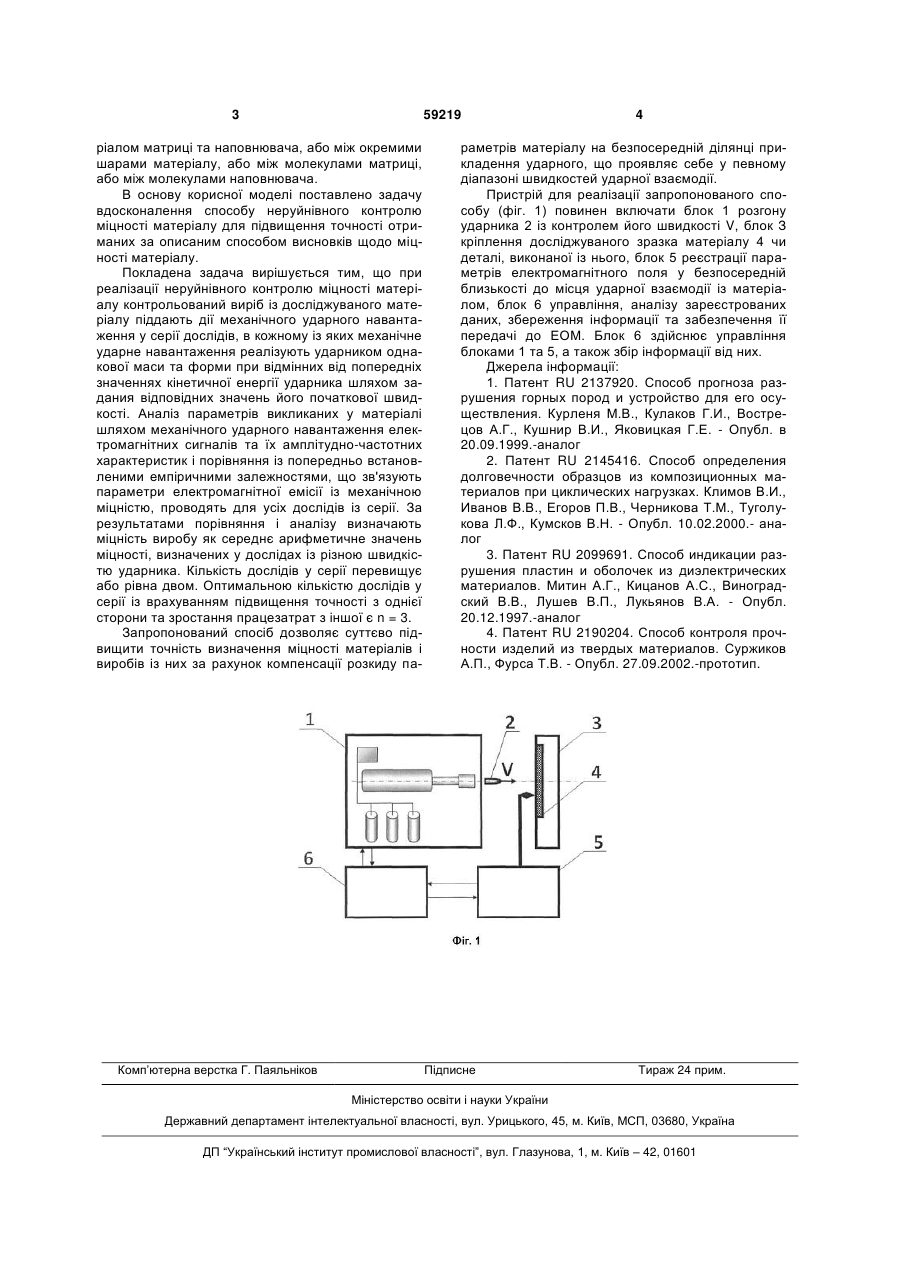

Спосіб неруйнівного контролю міцності матеріалу шляхом аналізу параметрів викликаних у матеріалі шляхом механічного ударного навантаження електромагнітних сигналів та їх амплітудно 3 59219 ріалом матриці та наповнювача, або між окремими шарами матеріалу, або між молекулами матриці, або між молекулами наповнювача. В основу корисної моделі поставлено задачу вдосконалення способу неруйнівного контролю міцності матеріалу для підвищення точності отриманих за описаним способом висновків щодо міцності матеріалу. Покладена задача вирішується тим, що при реалізації неруйнівного контролю міцності матеріалу контрольований виріб із досліджуваного матеріалу піддають дії механічного ударного навантаження у серії дослідів, в кожному із яких механічне ударне навантаження реалізують ударником однакової маси та форми при відмінних від попередніх значеннях кінетичної енергії ударника шляхом задания відповідних значень його початкової швидкості. Аналіз параметрів викликаних у матеріалі шляхом механічного ударного навантаження електромагнітних сигналів та їх амплітудно-частотних характеристик і порівняння із попередньо встановленими емпіричними залежностями, що зв'язують параметри електромагнітної емісії із механічною міцністю, проводять для усіх дослідів із серії. За результатами порівняння і аналізу визначають міцність виробу як середнє арифметичне значень міцності, визначених у дослідах із різною швидкістю ударника. Кількість дослідів у серії перевищує або рівна двом. Оптимальною кількістю дослідів у серії із врахуванням підвищення точності з однієї сторони та зростання працезатрат з іншої є n = 3. Запропонований спосіб дозволяє суттєво підвищити точність визначення міцності матеріалів і виробів із них за рахунок компенсації розкиду па Комп’ютерна верстка Г. Паяльніков 4 раметрів матеріалу на безпосередній ділянці прикладення ударного, що проявляє себе у певному діапазоні швидкостей ударної взаємодії. Пристрій для реалізації запропонованого способу (фіг. 1) повинен включати блок 1 розгону ударника 2 із контролем його швидкості V, блок З кріплення досліджуваного зразка матеріалу 4 чи деталі, виконаної із нього, блок 5 реєстрації параметрів електромагнітного поля у безпосередній близькості до місця ударної взаємодії із матеріалом, блок 6 управління, аналізу зареєстрованих даних, збереження інформації та забезпечення її передачі до ЕОМ. Блок 6 здійснює управління блоками 1 та 5, а також збір інформації від них. Джерела інформації: 1. Патент RU 2137920. Способ прогноза разрушения горных пород и устройство для его осуществления. Курленя М.В., Кулаков Г.И., Вострецов А.Г., Кушнир В.И., Яковицкая Г.Е. - Опубл. в 20.09.1999.-аналог 2. Патент RU 2145416. Способ определения долговечности образцов из композиционных материалов при циклических нагрузках. Климов В.И., Иванов В.В., Егоров П.В., Черникова Т.М., Туголукова Л.Ф., Кумсков В.Н. - Опубл. 10.02.2000.- аналог 3. Патент RU 2099691. Способ индикации разрушения пластин и оболочек из диэлектрических материалов. Митин А.Г., Кицанов А.С., Виноградский В.В., Лушев В.П., Лукьянов В.А. - Опубл. 20.12.1997.-аналог 4. Патент RU 2190204. Способ контроля прочности изделий из твердых материалов. Суржиков А.П., Фурса Т.В. - Опубл. 27.09.2002.-прототип. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
