Струнний щипковий музичний інструмент

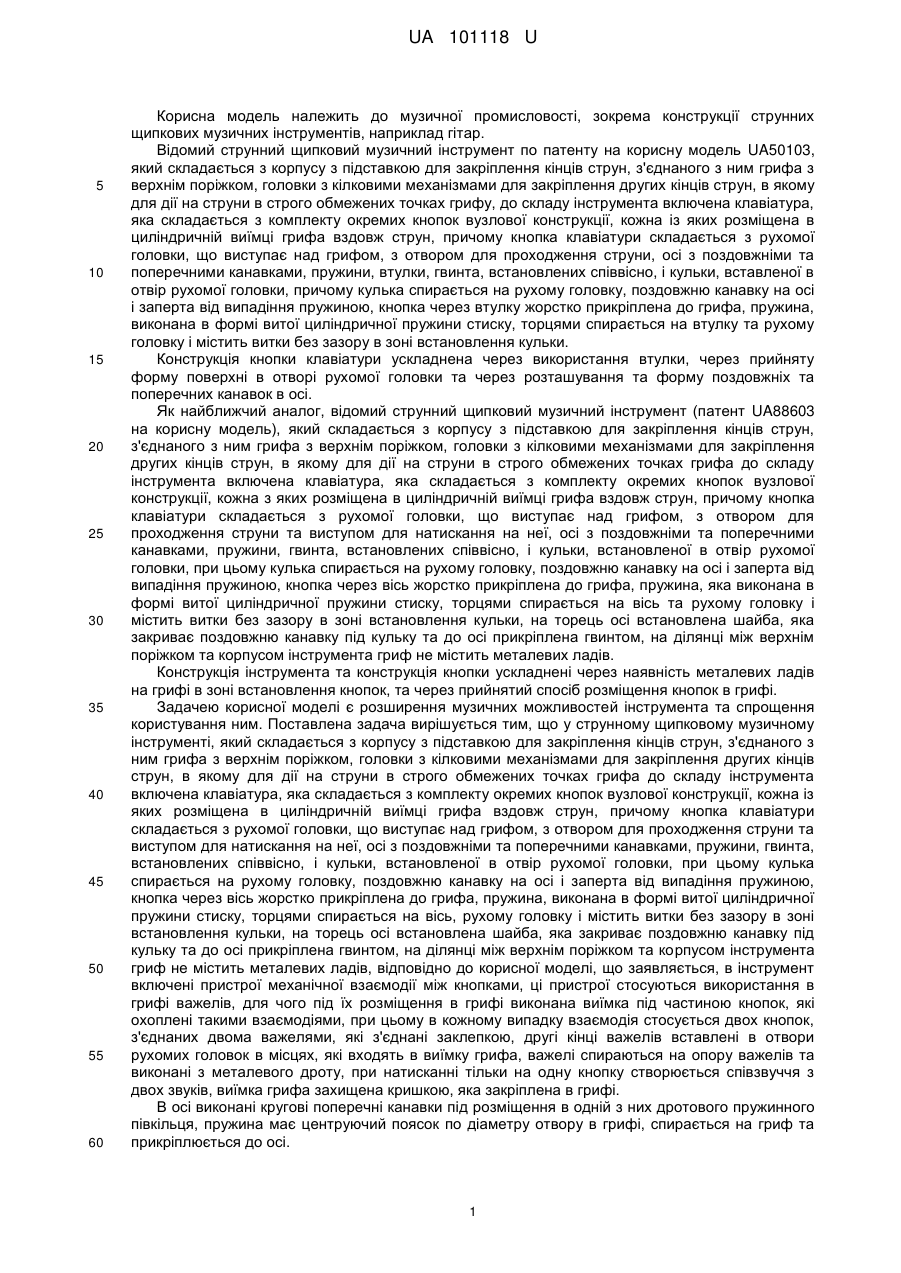

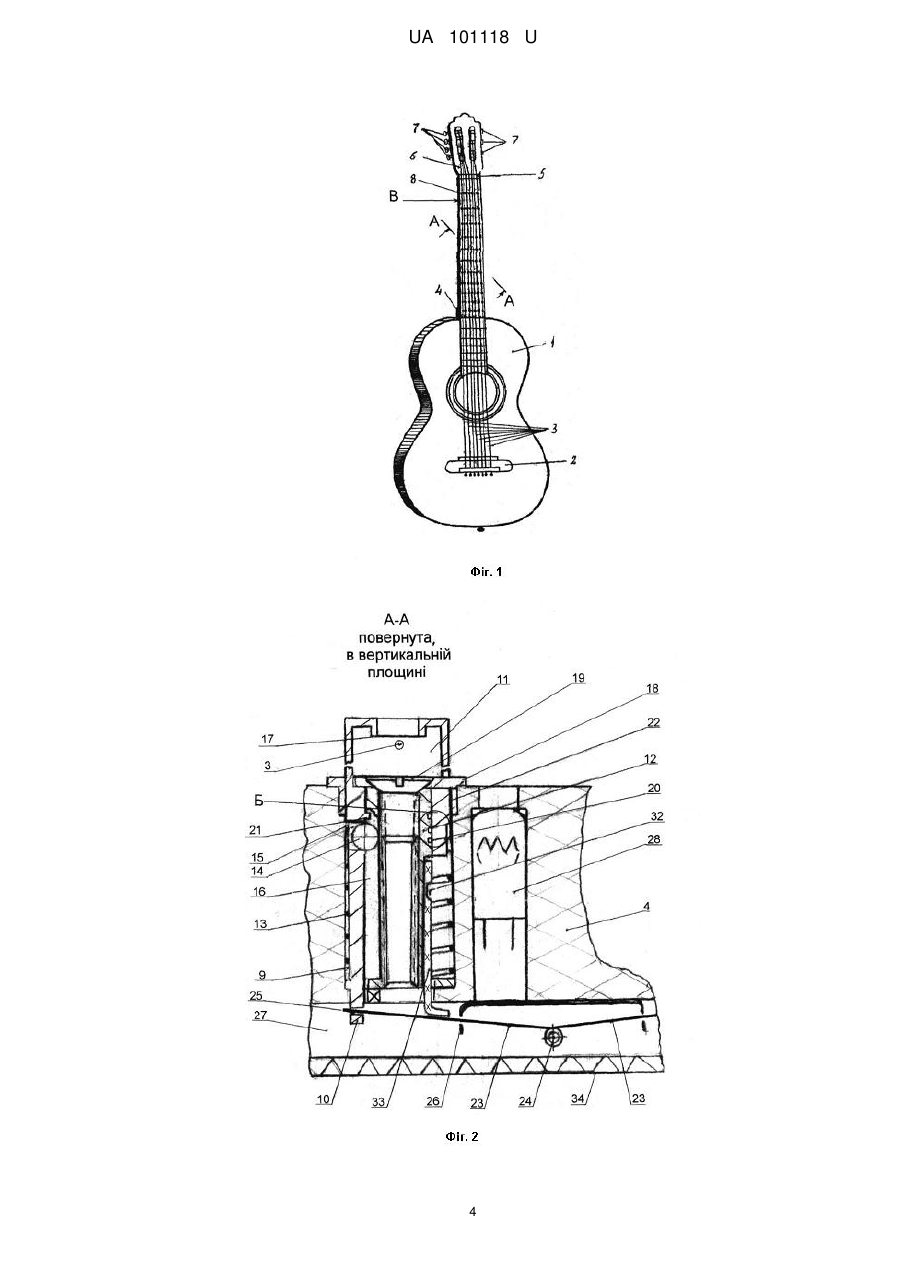

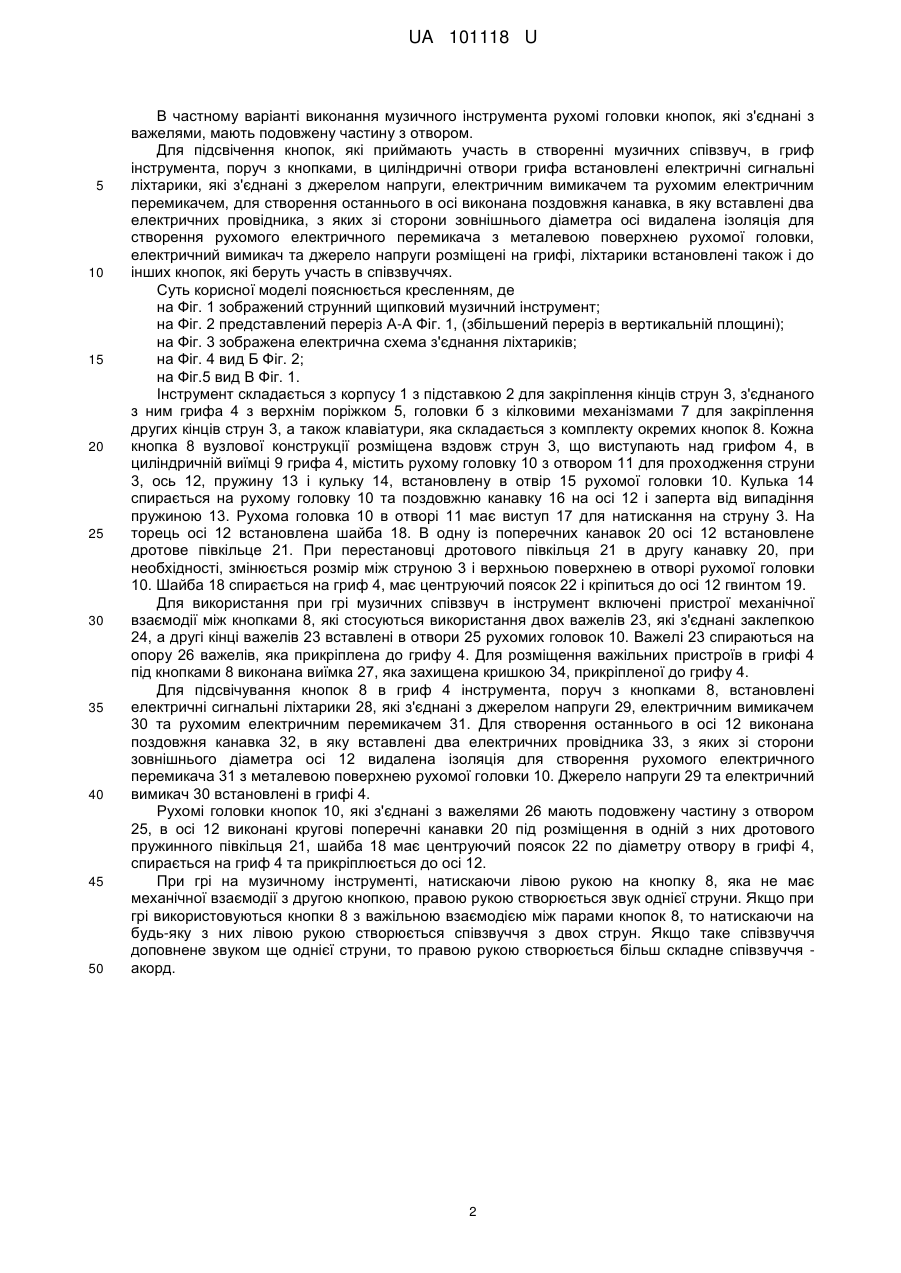

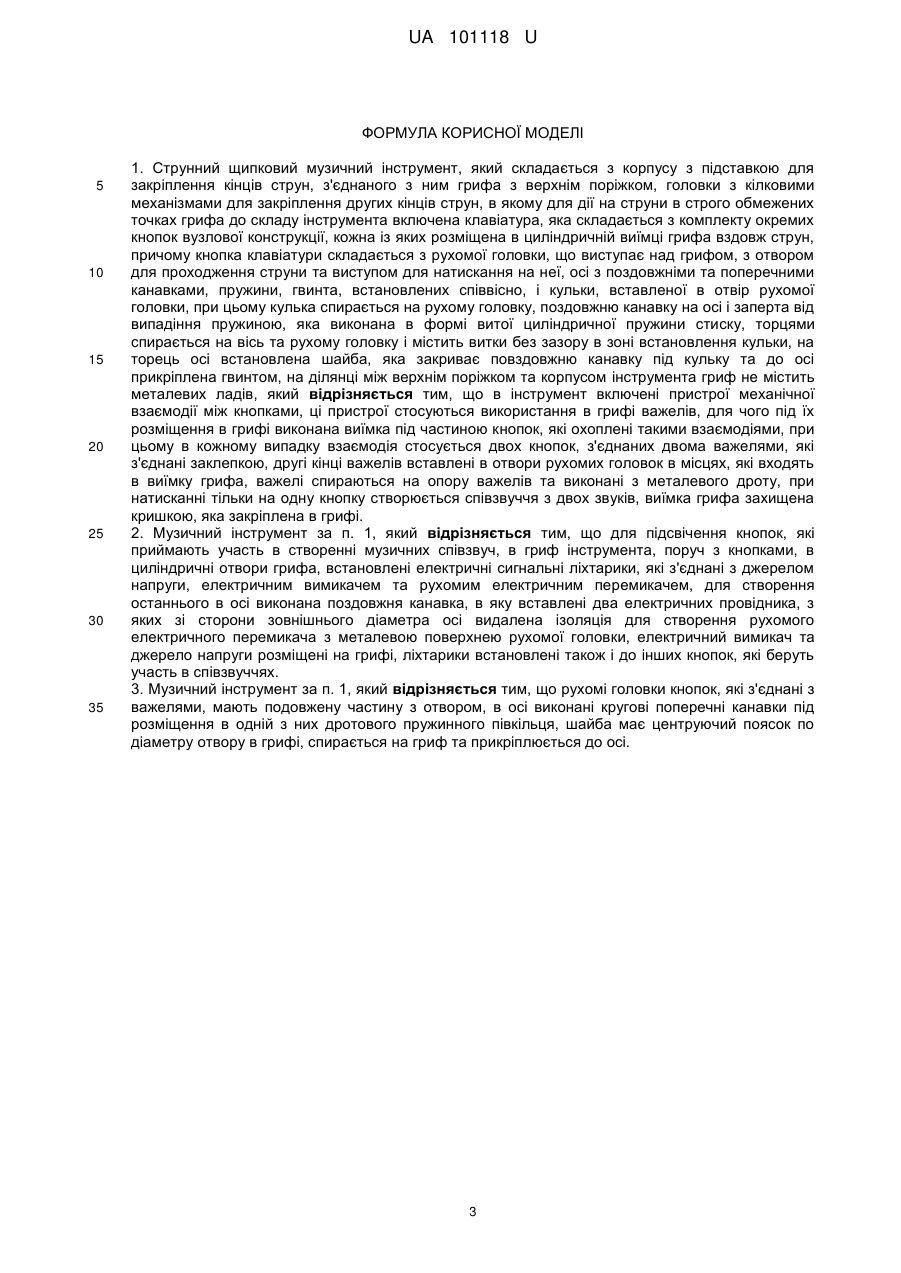

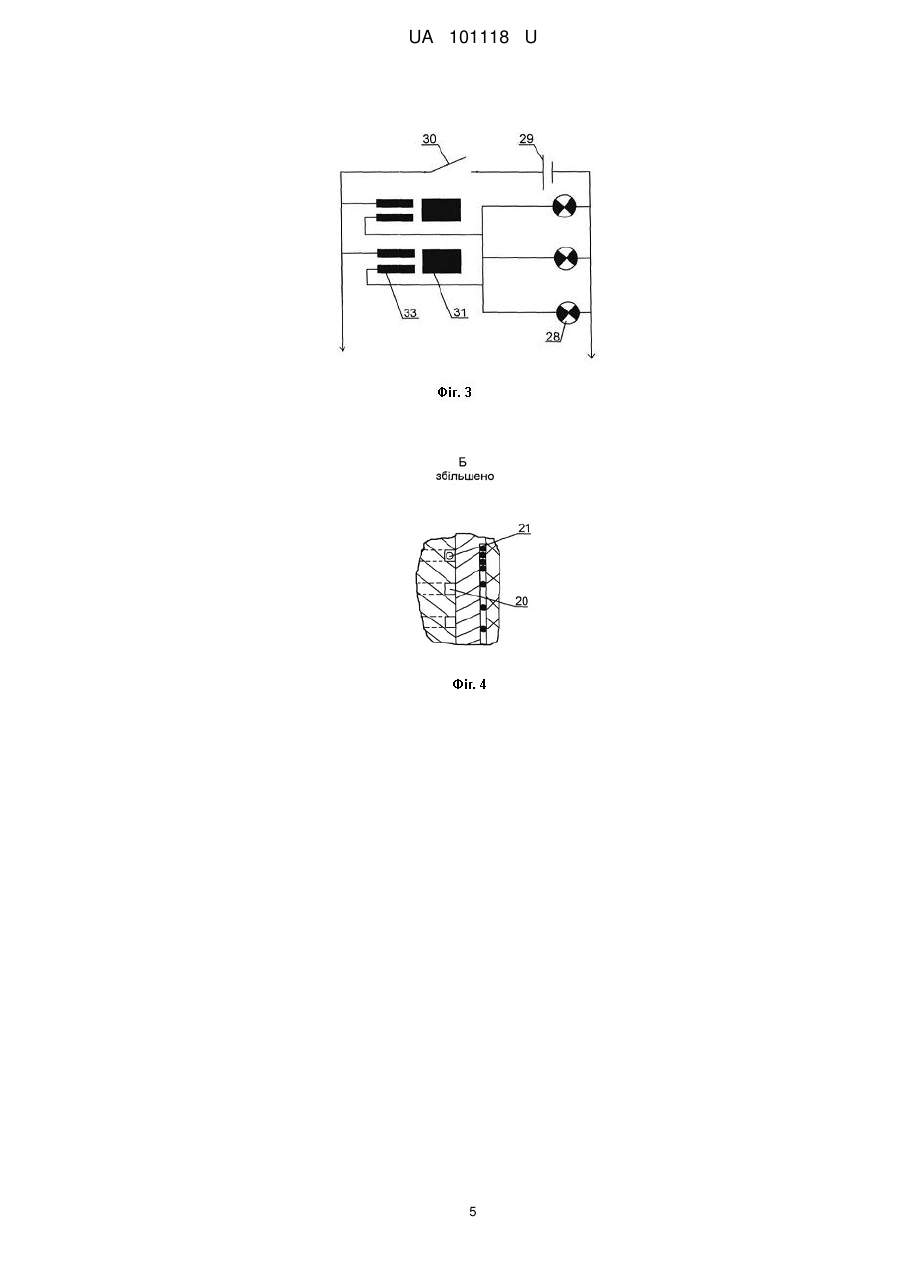

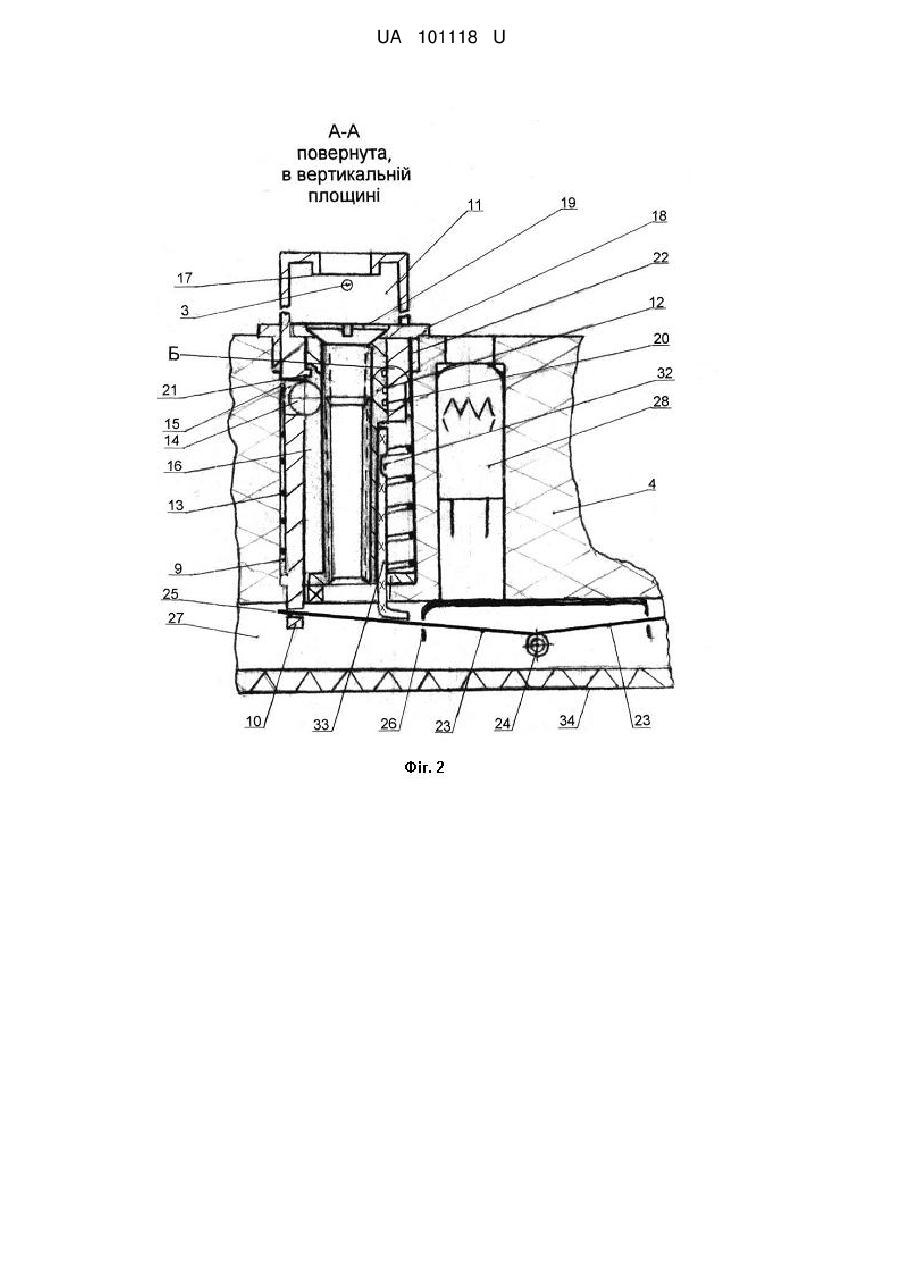

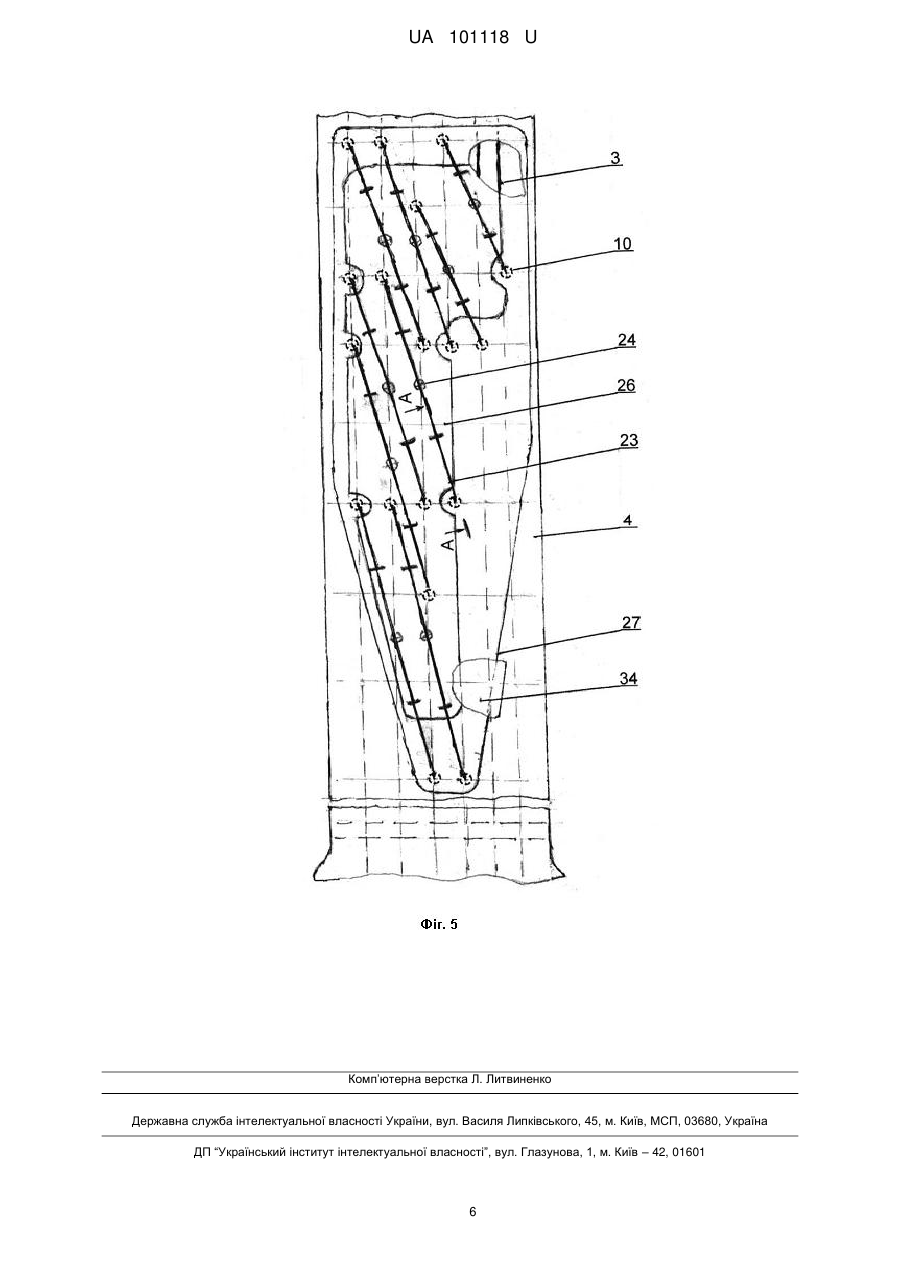

Реферат: UA 101118 U UA 101118 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до музичної промисловості, зокрема конструкції струнних щипкових музичних інструментів, наприклад гітар. Відомий струнний щипковий музичний інструмент по патенту на корисну модель UA50103, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифу, до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа вздовж струн, причому кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни, осі з поздовжніми та поперечними канавками, пружини, втулки, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої головки, причому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через втулку жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на втулку та рухому головку і містить витки без зазору в зоні встановлення кульки. Конструкція кнопки клавіатури ускладнена через використання втулки, через прийняту форму поверхні в отворі рухомої головки та через розташування та форму поздовжніх та поперечних канавок в осі. Як найближчий аналог, відомий струнний щипковий музичний інструмент (патент UA88603 на корисну модель), який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна з яких розміщена в циліндричній виїмці грифа вздовж струн, причому кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни та виступом для натискання на неї, осі з поздовжніми та поперечними канавками, пружини, гвинта, встановлених співвісно, і кульки, встановленої в отвір рухомої головки, при цьому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина, яка виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку і містить витки без зазору в зоні встановлення кульки, на торець осі встановлена шайба, яка закриває поздовжню канавку під кульку та до осі прикріплена гвинтом, на ділянці між верхнім поріжком та корпусом інструмента гриф не містить металевих ладів. Конструкція інструмента та конструкція кнопки ускладнені через наявність металевих ладів на грифі в зоні встановлення кнопок, та через прийнятий спосіб розміщення кнопок в грифі. Задачею корисної моделі є розширення музичних можливостей інструмента та спрощення користування ним. Поставлена задача вирішується тим, що у струнному щипковому музичному інструменті, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа вздовж струн, причому кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни та виступом для натискання на неї, осі з поздовжніми та поперечними канавками, пружини, гвинта, встановлених співвісно, і кульки, встановленої в отвір рухомої головки, при цьому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, кнопка через вісь жорстко прикріплена до грифа, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь, рухому головку і містить витки без зазору в зоні встановлення кульки, на торець осі встановлена шайба, яка закриває поздовжню канавку під кульку та до осі прикріплена гвинтом, на ділянці між верхнім поріжком та корпусом інструмента гриф не містить металевих ладів, відповідно до корисної моделі, що заявляється, в інструмент включені пристрої механічної взаємодії між кнопками, ці пристрої стосуються використання в грифі важелів, для чого під їх розміщення в грифі виконана виїмка під частиною кнопок, які охоплені такими взаємодіями, при цьому в кожному випадку взаємодія стосується двох кнопок, з'єднаних двома важелями, які з'єднані заклепкою, другі кінці важелів вставлені в отвори рухомих головок в місцях, які входять в виїмку грифа, важелі спираються на опору важелів та виконані з металевого дроту, при натисканні тільки на одну кнопку створюється співзвуччя з двох звуків, виїмка грифа захищена кришкою, яка закріплена в грифі. В осі виконані кругові поперечні канавки під розміщення в одній з них дротового пружинного півкільця, пружина має центруючий поясок по діаметру отвору в грифі, спирається на гриф та прикріплюється до осі. 1 UA 101118 U 5 10 15 20 25 30 35 40 45 50 В частному варіанті виконання музичного інструмента рухомі головки кнопок, які з'єднані з важелями, мають подовжену частину з отвором. Для підсвічення кнопок, які приймають участь в створенні музичних співзвуч, в гриф інструмента, поруч з кнопками, в циліндричні отвори грифа встановлені електричні сигнальні ліхтарики, які з'єднані з джерелом напруги, електричним вимикачем та рухомим електричним перемикачем, для створення останнього в осі виконана поздовжня канавка, в яку вставлені два електричних провідника, з яких зі сторони зовнішнього діаметра осі видалена ізоляція для створення рухомого електричного перемикача з металевою поверхнею рухомої головки, електричний вимикач та джерело напруги розміщені на грифі, ліхтарики встановлені також і до інших кнопок, які беруть участь в співзвуччях. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображений струнний щипковий музичний інструмент; на Фіг. 2 представлений переріз А-А Фіг. 1, (збільшений переріз в вертикальній площині); на Фіг. 3 зображена електрична схема з'єднання ліхтариків; на Фіг. 4 вид Б Фіг. 2; на Фіг.5 вид В Фіг. 1. Інструмент складається з корпусу 1 з підставкою 2 для закріплення кінців струн 3, з'єднаного з ним грифа 4 з верхнім поріжком 5, головки б з кілковими механізмами 7 для закріплення других кінців струн 3, а також клавіатури, яка складається з комплекту окремих кнопок 8. Кожна кнопка 8 вузлової конструкції розміщена вздовж струн 3, що виступають над грифом 4, в циліндричній виїмці 9 грифа 4, містить рухому головку 10 з отвором 11 для проходження струни 3, ось 12, пружину 13 і кульку 14, встановлену в отвір 15 рухомої головки 10. Кулька 14 спирається на рухому головку 10 та поздовжню канавку 16 на осі 12 і заперта від випадіння пружиною 13. Рухома головка 10 в отворі 11 має виступ 17 для натискання на струну 3. На торець осі 12 встановлена шайба 18. В одну із поперечних канавок 20 осі 12 встановлене дротове півкільце 21. При перестановці дротового півкільця 21 в другу канавку 20, при необхідності, змінюється розмір між струною 3 і верхньою поверхнею в отворі рухомої головки 10. Шайба 18 спирається на гриф 4, має центруючий поясок 22 і кріпиться до осі 12 гвинтом 19. Для використання при грі музичних співзвуч в інструмент включені пристрої механічної взаємодії між кнопками 8, які стосуються використання двох важелів 23, які з'єднані заклепкою 24, а другі кінці важелів 23 вставлені в отвори 25 рухомих головок 10. Важелі 23 спираються на опору 26 важелів, яка прикріплена до грифу 4. Для розміщення важільних пристроїв в грифі 4 під кнопками 8 виконана виїмка 27, яка захищена кришкою 34, прикріпленої до грифу 4. Для підсвічування кнопок 8 в гриф 4 інструмента, поруч з кнопками 8, встановлені електричні сигнальні ліхтарики 28, які з'єднані з джерелом напруги 29, електричним вимикачем 30 та рухомим електричним перемикачем 31. Для створення останнього в осі 12 виконана поздовжня канавка 32, в яку вставлені два електричних провідника 33, з яких зі сторони зовнішнього діаметра осі 12 видалена ізоляція для створення рухомого електричного перемикача 31 з металевою поверхнею рухомої головки 10. Джерело напруги 29 та електричний вимикач 30 встановлені в грифі 4. Рухомі головки кнопок 10, які з'єднані з важелями 26 мають подовжену частину з отвором 25, в осі 12 виконані кругові поперечні канавки 20 під розміщення в одній з них дротового пружинного півкільця 21, шайба 18 має центруючий поясок 22 по діаметру отвору в грифі 4, спирається на гриф 4 та прикріплюється до осі 12. При грі на музичному інструменті, натискаючи лівою рукою на кнопку 8, яка не має механічної взаємодії з другою кнопкою, правою рукою створюється звук однієї струни. Якщо при грі використовуються кнопки 8 з важільною взаємодією між парами кнопок 8, то натискаючи на будь-яку з них лівою рукою створюється співзвуччя з двох струн. Якщо таке співзвуччя доповнене звуком ще однієї струни, то правою рукою створюється більш складне співзвуччя акорд. 2 UA 101118 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Струнний щипковий музичний інструмент, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, в якому для дії на струни в строго обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції, кожна із яких розміщена в циліндричній виїмці грифа вздовж струн, причому кнопка клавіатури складається з рухомої головки, що виступає над грифом, з отвором для проходження струни та виступом для натискання на неї, осі з поздовжніми та поперечними канавками, пружини, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої головки, при цьому кулька спирається на рухому головку, поздовжню канавку на осі і заперта від випадіння пружиною, яка виконана в формі витої циліндричної пружини стиску, торцями спирається на вісь та рухому головку і містить витки без зазору в зоні встановлення кульки, на торець осі встановлена шайба, яка закриває повздовжню канавку під кульку та до осі прикріплена гвинтом, на ділянці між верхнім поріжком та корпусом інструмента гриф не містить металевих ладів, який відрізняється тим, що в інструмент включені пристрої механічної взаємодії між кнопками, ці пристрої стосуються використання в грифі важелів, для чого під їх розміщення в грифі виконана виїмка під частиною кнопок, які охоплені такими взаємодіями, при цьому в кожному випадку взаємодія стосується двох кнопок, з'єднаних двома важелями, які з'єднані заклепкою, другі кінці важелів вставлені в отвори рухомих головок в місцях, які входять в виїмку грифа, важелі спираються на опору важелів та виконані з металевого дроту, при натисканні тільки на одну кнопку створюється співзвуччя з двох звуків, виїмка грифа захищена кришкою, яка закріплена в грифі. 2. Музичний інструмент за п. 1, який відрізняється тим, що для підсвічення кнопок, які приймають участь в створенні музичних співзвуч, в гриф інструмента, поруч з кнопками, в циліндричні отвори грифа, встановлені електричні сигнальні ліхтарики, які з'єднані з джерелом напруги, електричним вимикачем та рухомим електричним перемикачем, для створення останнього в осі виконана поздовжня канавка, в яку вставлені два електричних провідника, з яких зі сторони зовнішнього діаметра осі видалена ізоляція для створення рухомого електричного перемикача з металевою поверхнею рухомої головки, електричний вимикач та джерело напруги розміщені на грифі, ліхтарики встановлені також і до інших кнопок, які беруть участь в співзвуччях. 3. Музичний інструмент за п. 1, який відрізняється тим, що рухомі головки кнопок, які з'єднані з важелями, мають подовжену частину з отвором, в осі виконані кругові поперечні канавки під розміщення в одній з них дротового пружинного півкільця, шайба має центруючий поясок по діаметру отвору в грифі, спирається на гриф та прикріплюється до осі. 3 UA 101118 U 4 UA 101118 U 5 UA 101118 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
