Пристрій для розгону ударника із форкамерою

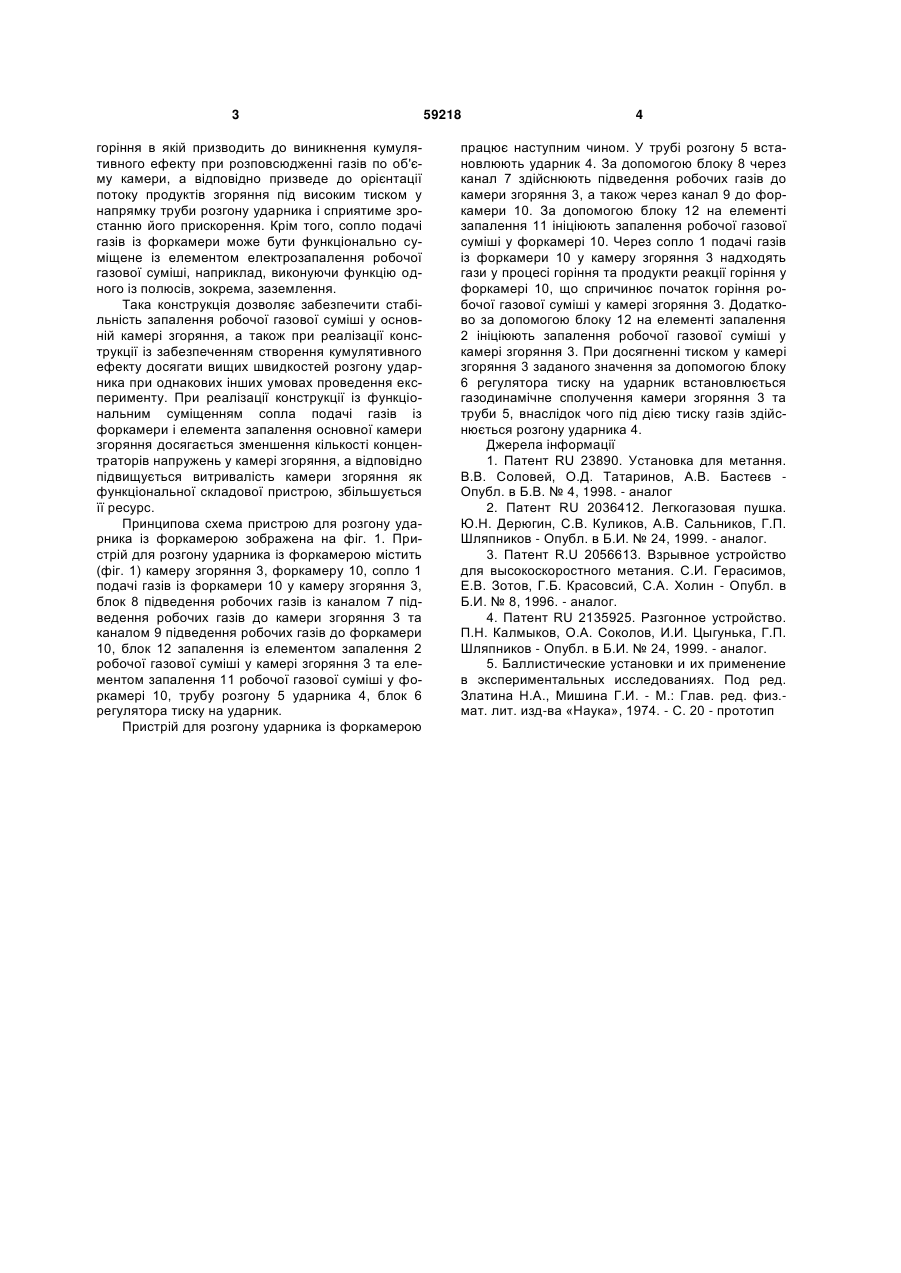

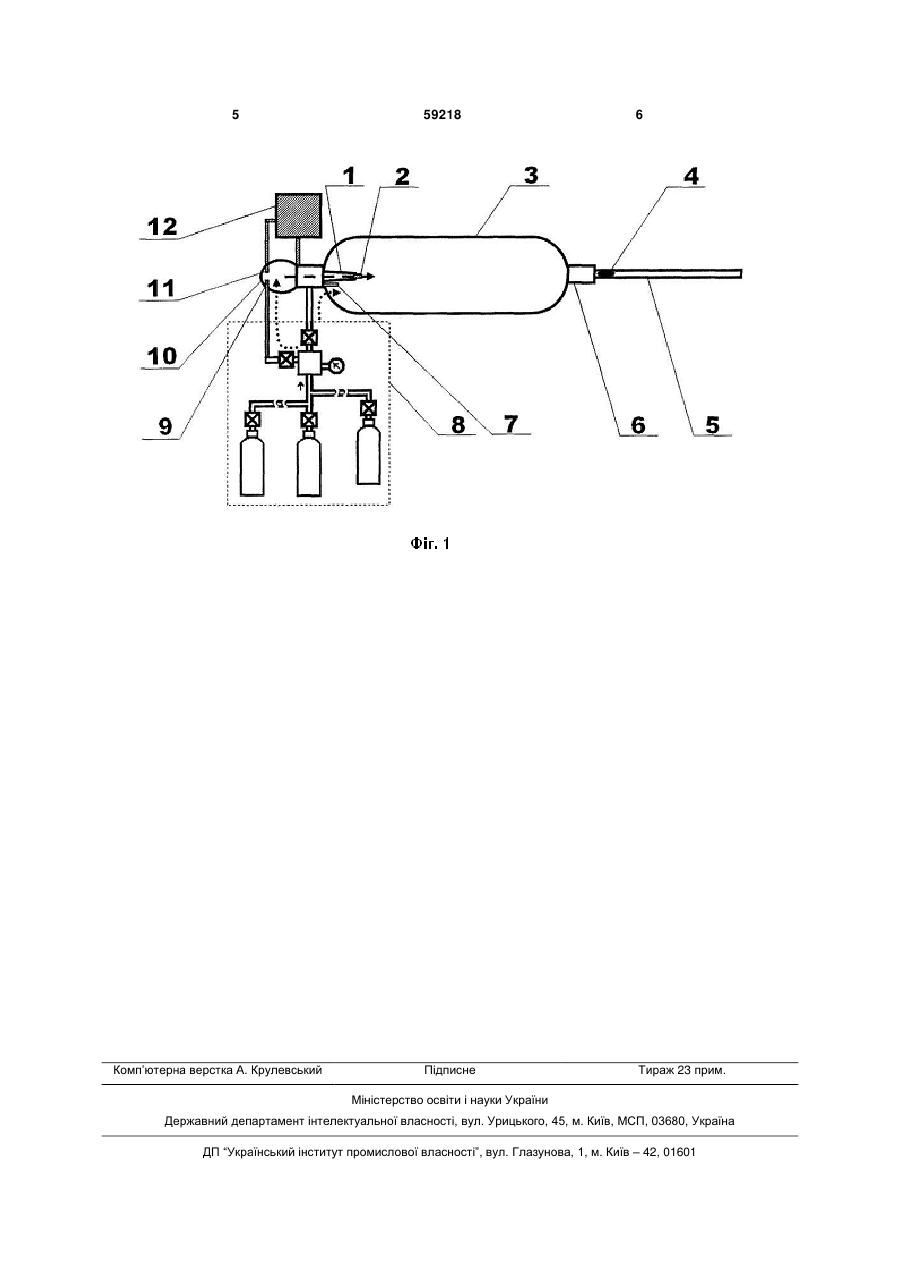

Пристрій для розгону ударника із форкамерою, що містить камеру згоряння, блок підведення 3 горіння в якій призводить до виникнення кумулятивного ефекту при розповсюдженні газів по об'єму камери, а відповідно призведе до орієнтації потоку продуктів згоряння під високим тиском у напрямку труби розгону ударника і сприятиме зростанню його прискорення. Крім того, сопло подачі газів із форкамери може бути функціонально суміщене із елементом електрозапалення робочої газової суміші, наприклад, виконуючи функцію одного із полюсів, зокрема, заземлення. Така конструкція дозволяє забезпечити стабільність запалення робочої газової суміші у основній камері згоряння, а також при реалізації конструкції із забезпеченням створення кумулятивного ефекту досягати вищих швидкостей розгону ударника при однакових інших умовах проведення експерименту. При реалізації конструкції із функціональним суміщенням сопла подачі газів із форкамери і елемента запалення основної камери згоряння досягається зменшення кількості концентраторів напружень у камері згоряння, а відповідно підвищується витривалість камери згоряння як функціональної складової пристрою, збільшується її ресурс. Принципова схема пристрою для розгону ударника із форкамерою зображена на фіг. 1. Пристрій для розгону ударника із форкамерою містить (фіг. 1) камеру згоряння 3, форкамеру 10, сопло 1 подачі газів із форкамери 10 у камеру згоряння 3, блок 8 підведення робочих газів із каналом 7 підведення робочих газів до камери згоряння 3 та каналом 9 підведення робочих газів до форкамери 10, блок 12 запалення із елементом запалення 2 робочої газової суміші у камері згоряння 3 та елементом запалення 11 робочої газової суміші у форкамері 10, трубу розгону 5 ударника 4, блок 6 регулятора тиску на ударник. Пристрій для розгону ударника із форкамерою 59218 4 працює наступним чином. У трубі розгону 5 встановлюють ударник 4. За допомогою блоку 8 через канал 7 здійснюють підведення робочих газів до камери згоряння 3, а також через канал 9 до форкамери 10. За допомогою блоку 12 на елементі запалення 11 ініціюють запалення робочої газової суміші у форкамері 10. Через сопло 1 подачі газів із форкамери 10 у камеру згоряння 3 надходять гази у процесі горіння та продукти реакції горіння у форкамері 10, що спричинює початок горіння робочої газової суміші у камері згоряння 3. Додатково за допомогою блоку 12 на елементі запалення 2 ініціюють запалення робочої газової суміші у камері згоряння 3. При досягненні тиском у камері згоряння 3 заданого значення за допомогою блоку 6 регулятора тиску на ударник встановлюється газодинамічне сполучення камери згоряння 3 та труби 5, внаслідок чого під дією тиску газів здійснюється розгону ударника 4. Джерела інформації 1. Патент RU 23890. Установка для метання. В.В. Соловей, О.Д. Татаринов, А.В. Бастеєв Опубл. в Б.В. № 4, 1998. - аналог 2. Патент RU 2036412. Легкогазовая пушка. Ю.Н. Дерюгин, С.В. Куликов, А.В. Сальников, Г.П. Шляпников - Опубл. в Б.И. № 24, 1999. - аналог. 3. Патент R.U 2056613. Взрывное устройство для высокоскоростного метания. С.И. Герасимов, Е.В. Зотов, Г.Б. Красовсий, С.А. Холин - Опубл. в Б.И. № 8, 1996. - аналог. 4. Патент RU 2135925. Разгонное устройство. П.Н. Калмыков, О.А. Соколов, И.И. Цыгунька, Г.П. Шляпников - Опубл. в Б.И. № 24, 1999. - аналог. 5. Баллистические установки и их применение в экспериментальных исследованиях. Под ред. Златина Н.А., Мишина Г.И. - М.: Глав. ред. физ.мат. лит. изд-ва «Наука», 1974. - С. 20 - прототип 5 Комп’ютерна верстка А. Крулевський 59218 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
