Система визначення оптимальних технологічних параметрів обробки різанням

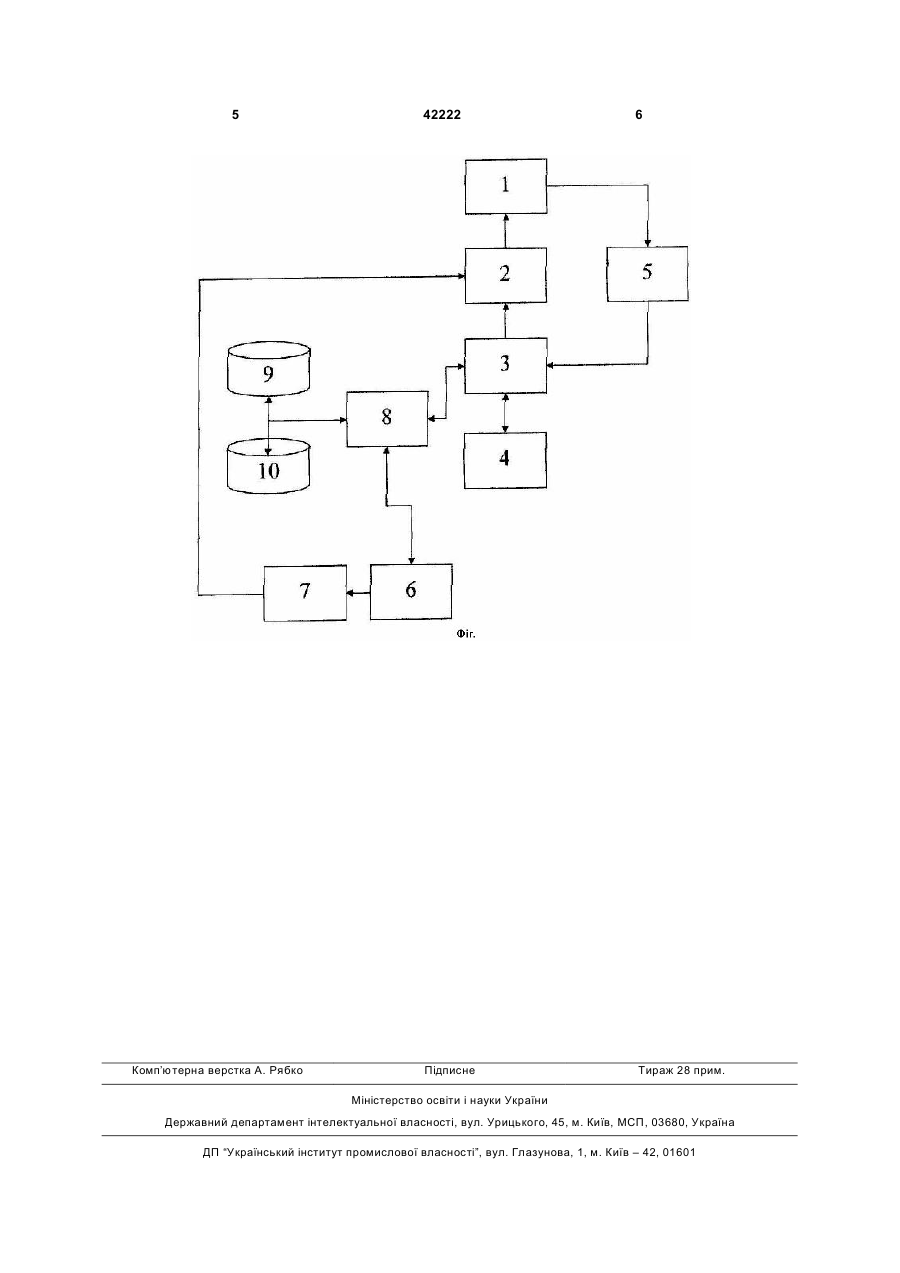

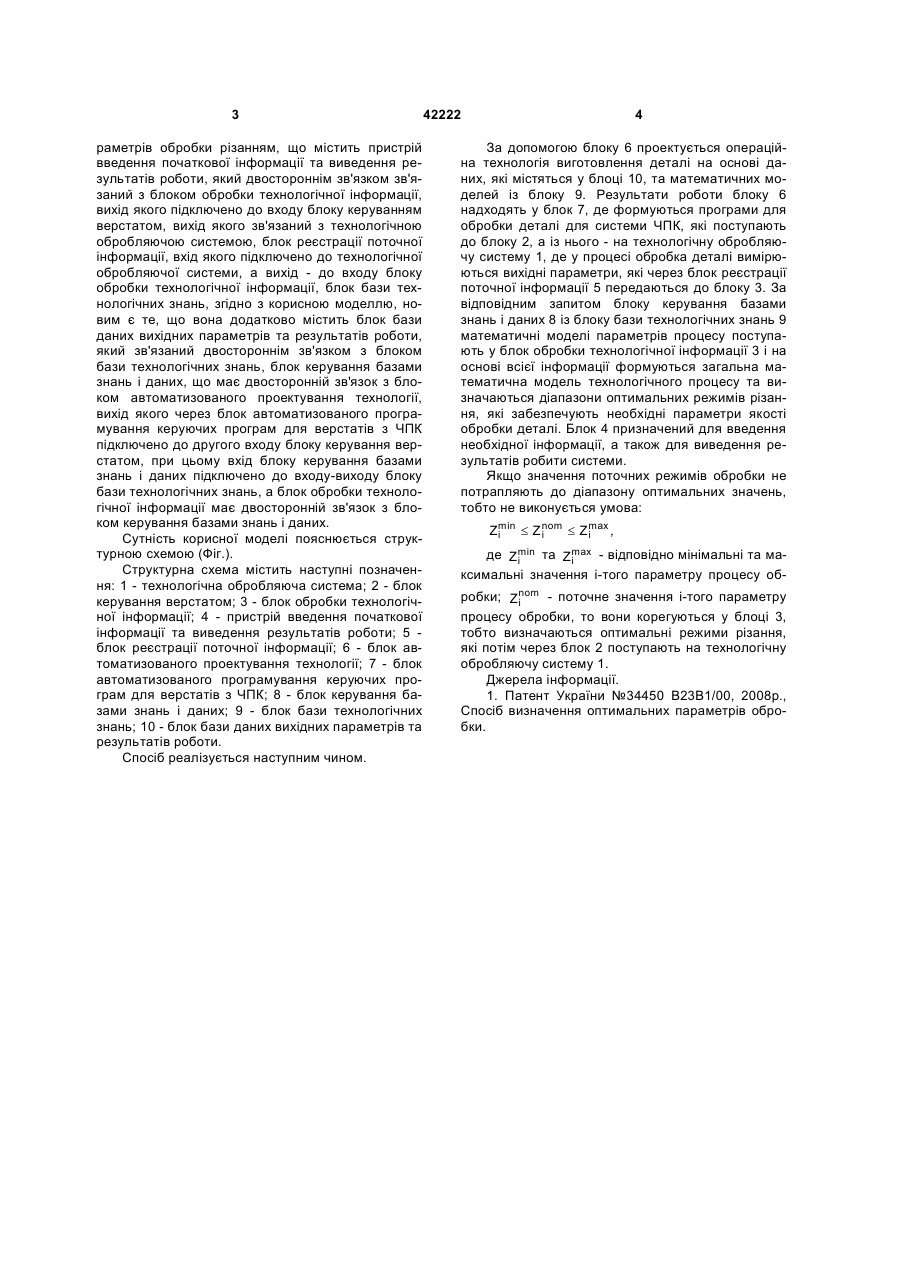

Система визначення оптимальних технологічних параметрів обробки різанням, що містить пристрій введення початкової інформації та виведення результатів роботи, який двостороннім зв'язком зв'язаний з блоком обробки технологічної інформації, вихід якого підключено до входу блока керування верстатом, вихід якого зв'язаний з технологічною обробляючою системою, блок реєстрації поточної інформації, вхід якого підключено до тех 3 раметрів обробки різанням, що містить пристрій введення початкової інформації та виведення результатів роботи, який двостороннім зв'язком зв'язаний з блоком обробки технологічної інформації, вихід якого підключено до входу блоку керуванням верстатом, вихід якого зв'язаний з технологічною обробляючою системою, блок реєстрації поточної інформації, вхід якого підключено до технологічної обробляючої системи, а вихід - до входу блоку обробки технологічної інформації, блок бази технологічних знань, згідно з корисною моделлю, новим є те, що вона додатково містить блок бази даних вихідних параметрів та результатів роботи, який зв'язаний двостороннім зв'язком з блоком бази технологічних знань, блок керування базами знань і даних, що має двосторонній зв'язок з блоком автоматизованого проектування технології, вихід якого через блок автоматизованого програмування керуючих програм для верстатів з ЧПК підключено до другого входу блоку керування верстатом, при цьому вхід блоку керування базами знань і даних підключено до входу-виходу блоку бази технологічних знань, а блок обробки технологічної інформації має двосторонній зв'язок з блоком керування базами знань і даних. Сутність корисної моделі пояснюється структурною схемою (Фіг.). Структурна схема містить наступні позначення: 1 - технологічна обробляюча система; 2 - блок керування верстатом; 3 - блок обробки технологічної інформації; 4 - пристрій введення початкової інформації та виведення результатів роботи; 5 блок реєстрації поточної інформації; 6 - блок автоматизованого проектування технології; 7 - блок автоматизованого програмування керуючих програм для верстатів з ЧПК; 8 - блок керування базами знань і даних; 9 - блок бази технологічних знань; 10 - блок бази даних вихідних параметрів та результатів роботи. Спосіб реалізується наступним чином. 42222 4 За допомогою блоку 6 проектується операційна технологія виготовлення деталі на основі даних, які містяться у блоці 10, та математичних моделей із блоку 9. Результати роботи блоку 6 надходять у блок 7, де формуються програми для обробки деталі для системи ЧПК, які поступають до блоку 2, а із нього - на технологічну обробляючу систему 1, де у процесі обробка деталі вимірюються вихідні параметри, які через блок реєстрації поточної інформації 5 передаються до блоку 3. За відповідним запитом блоку керування базами знань і даних 8 із блоку бази технологічних знань 9 математичні моделі параметрів процесу поступають у блок обробки технологічної інформації 3 і на основі всієї інформації формуються загальна математична модель технологічного процесу та визначаються діапазони оптимальних режимів різання, які забезпечують необхідні параметри якості обробки деталі. Блок 4 призначений для введення необхідної інформації, а також для виведення результатів робити системи. Якщо значення поточних режимів обробки не потрапляють до діапазону оптимальних значень, тобто не виконується умова: Zmin £ Z nom £ Z max , i i i де Zmin та Zmax - відповідно мінімальні та маi i ксимальні значення і-того параметру процесу обробки; Znom - поточне значення і-того параметру i процесу обробки, то вони корегуються у блоці 3, тобто визначаються оптимальні режими різання, які потім через блок 2 поступають на технологічну обробляючу систему 1. Джерела інформації. 1. Патент України №34450 В23В1/00, 2008р., Спосіб визначення оптимальних параметрів обробки. 5 Комп’ютерна верстка А. Рябко 42222 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
