Муфта пружно-відцентрова
Номер патенту: 54453
Опубліковано: 10.11.2010
Автори: Федорук Максим Леонідович, Стрілець Олег Романович, Федорук Віктор Анатолійович, Бондарчук Борис Васильович, Стрілець Володимир Миколайович
Формула / Реферат
Муфта пружно-відцентрова, що містить дві чашоподібні півмуфти з кільцевими прорізами, у які встановлені пружні елементи, яка відрізняється тим, що ведена чашоподібна півмуфта виконана з внутрішньою поверхнею зрізаного конуса з більшою основою з боку веденого вала, а пружний елемент виконаний у вигляді рукава циліндричної форми з поздовжніми пазами з боку веденої чашоподібної півмуфти, рівномірно розміщеними по колу, закріпленого в кільцевому прорізі ведучої чашоподібної півмуфти.
Текст

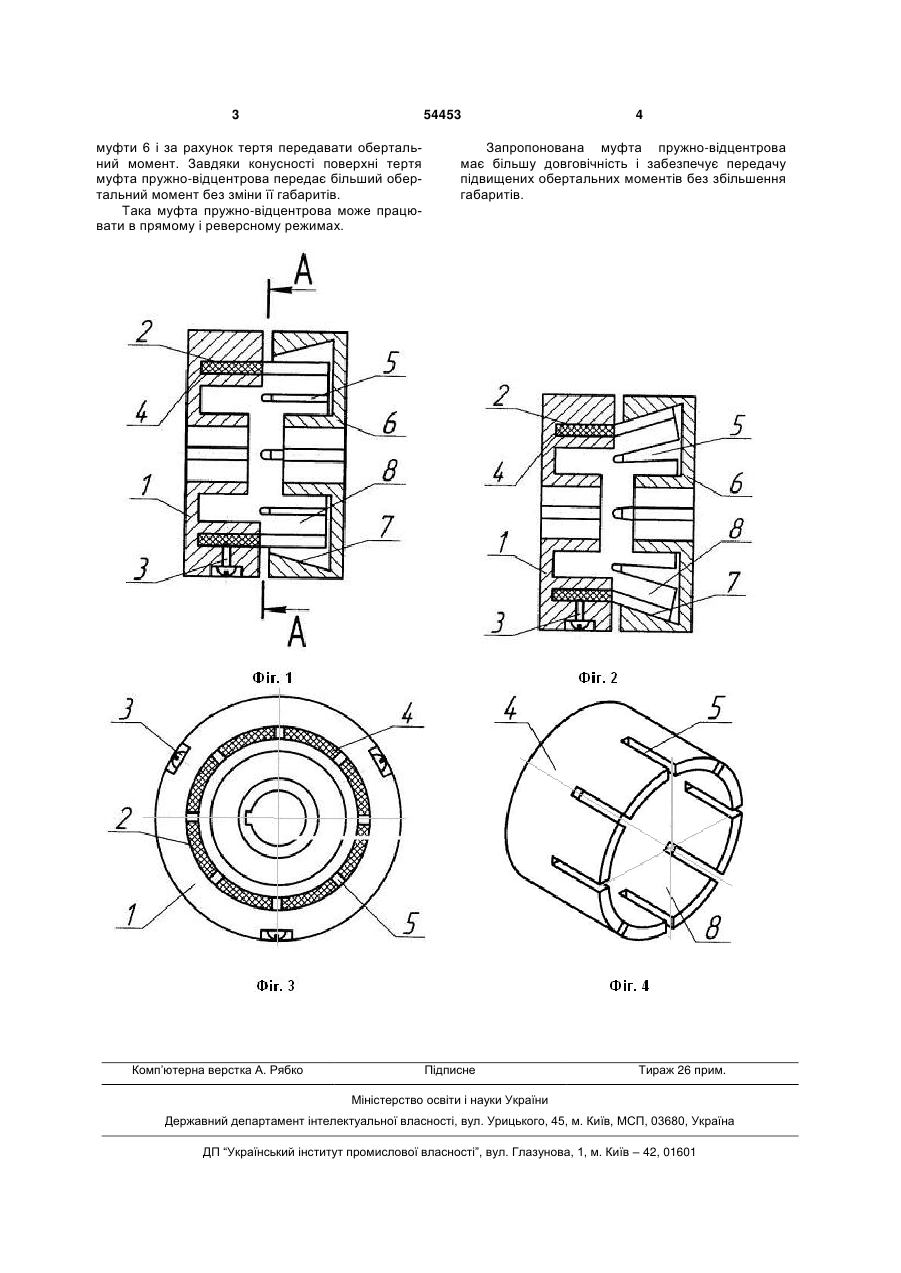

Муфта пружно-відцентрова, що містить дві чашоподібні півмуфти з кільцевими прорізами, у які встановлені пружні елементи, яка відрізняється тим, що ведена чашоподібна півмуфта виконана з внутрішньою поверхнею зрізаного конуса з більшою основою з боку веденого вала, а пружний елемент виконаний у вигляді рукава циліндричної форми з поздовжніми пазами з боку веденої чашоподібної півмуфти, рівномірно розміщеними по колу, закріпленого в кільцевому прорізі ведучої чашоподібної півмуфти. (19) (21) u201005419 (22) 05.05.2010 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, ФЕДОРУК МАКСИМ ЛЕОНІДОВИЧ, БОНДАРЧУК БОРИС ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 54453 муфти 6 і за рахунок тертя передавати обертальний момент. Завдяки конусності поверхні тертя муфта пружно-відцентрова передає більший обертальний момент без зміни її габаритів. Така муфта пружно-відцентрова може працювати в прямому і реверсному режимах. Комп’ютерна верстка А. Рябко 4 Запропонована муфта пружно-відцентрова має більшу довговічність і забезпечує передачу підвищених обертальних моментів без збільшення габаритів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic-centrifugal coupling
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych, Fedoruk Maksym Leonidovych, Bondarchuk Borys Vasyliovych
Назва патенту російськоюМуфта упруго-центробежная
Автори російськоюФедорук Виктор Анатольевич, Стрилец Олег Романович, Стрилец Владимир Николаевич, Федорук Максим Леонидович, Бондарчук Борис Васильович
МПК / Мітки
МПК: F16D 3/12, F16D 43/00
Мітки: пружно-відцентрова, муфта
