Ґрунтообробна машина з ножами, що входять в ґрунт періодично

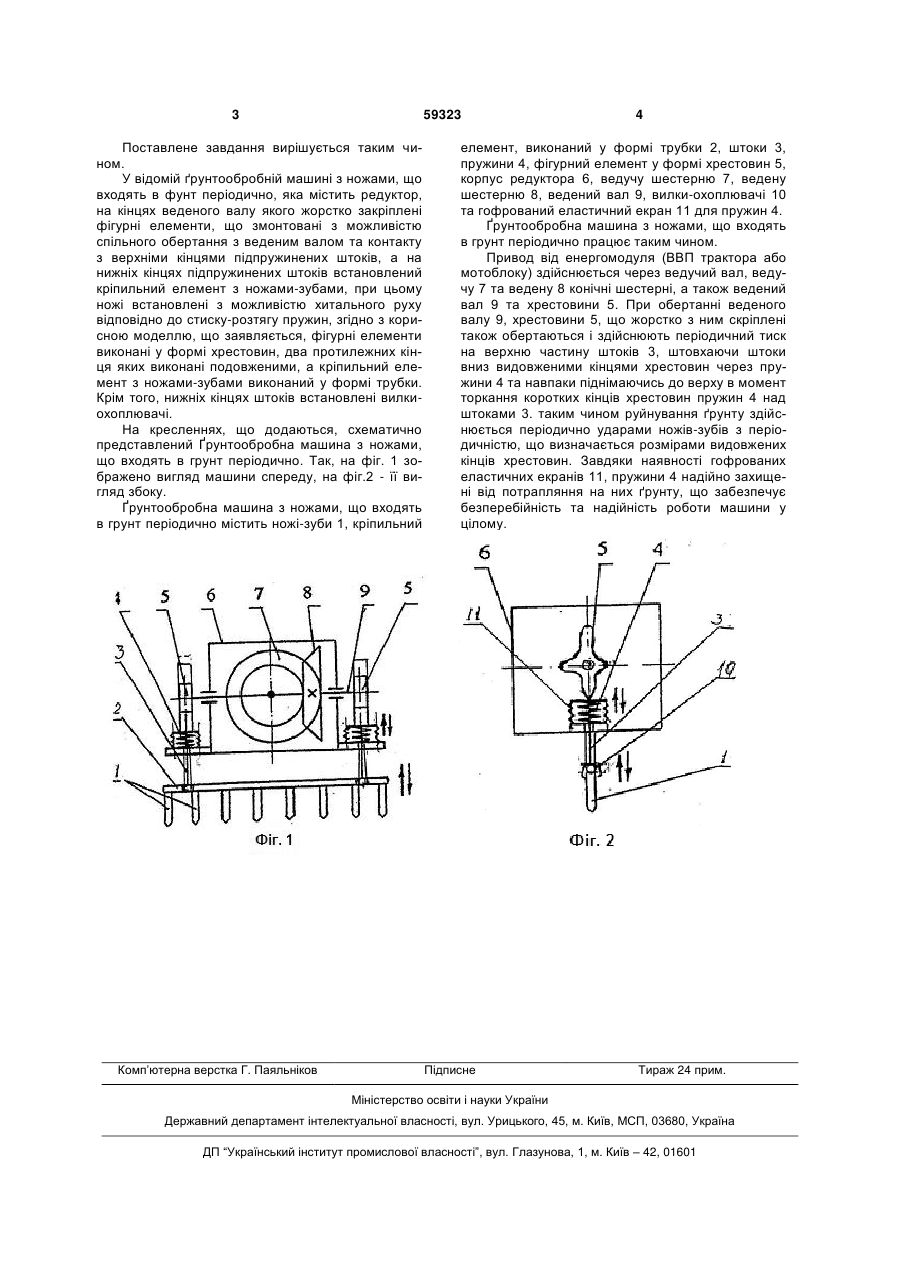

1. Ґрунтообробна машина з ножами, що входять в ґрунт періодично, яка містить редуктор, на кінцях веденого вала якого жорстко закріплені фігурні елементи, що змонтовані з можливістю спільного обертання з веденим валом та контакту з 3 59323 Поставлене завдання вирішується таким чином. У відомій ґрунтообробній машині з ножами, що входять в фунт періодично, яка містить редуктор, на кінцях веденого валу якого жорстко закріплені фігурні елементи, що змонтовані з можливістю спільного обертання з веденим валом та контакту з верхніми кінцями підпружинених штоків, а на нижніх кінцях підпружинених штоків встановлений кріпильний елемент з ножами-зубами, при цьому ножі встановлені з можливістю хитального руху відповідно до стиску-розтягу пружин, згідно з корисною моделлю, що заявляється, фігурні елементи виконані у формі хрестовин, два протилежних кінця яких виконані подовженими, а кріпильний елемент з ножами-зубами виконаний у формі трубки. Крім того, нижніх кінцях штоків встановлені вилкиохоплювачі. На кресленнях, що додаються, схематично представлений Ґрунтообробна машина з ножами, що входять в грунт періодично. Так, на фіг. 1 зображено вигляд машини спереду, на фіг.2 - її вигляд збоку. Ґрунтообробна машина з ножами, що входять в грунт періодично містить ножі-зуби 1, кріпильний Комп’ютерна верстка Г. Паяльніков 4 елемент, виконаний у формі трубки 2, штоки 3, пружини 4, фігурний елемент у формі хрестовин 5, корпус редуктора 6, ведучу шестерню 7, ведену шестерню 8, ведений вал 9, вилки-охоплювачі 10 та гофрований еластичний екран 11 для пружин 4. Ґрунтообробна машина з ножами, що входять в грунт періодично працює таким чином. Привод від енергомодуля (ВВП трактора або мотоблоку) здійснюється через ведучий вал, ведучу 7 та ведену 8 конічні шестерні, а також ведений вал 9 та хрестовини 5. При обертанні веденого валу 9, хрестовини 5, що жорстко з ним скріплені також обертаються і здійснюють періодичний тиск на верхню частину штоків 3, штовхаючи штоки вниз видовженими кінцями хрестовин через пружини 4 та навпаки піднімаючись до верху в момент торкання коротких кінців хрестовин пружин 4 над штоками 3. таким чином руйнування ґрунту здійснюється періодично ударами ножів-зубів з періодичністю, що визначається розмірами видовжених кінців хрестовин. Завдяки наявності гофрованих еластичних екранів 11, пружини 4 надійно захищені від потрапляння на них ґрунту, що забезпечує безперебійність та надійність роботи машини у цілому. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
