Електроакустичний перетворювач
Номер патенту: 59477
Опубліковано: 10.05.2011
Формула / Реферат
Електроакустичний перетворювач, який містить мономорфний або біморфний п'єзоелемент з електродами, генератор електричних коливань, який відрізняється тим, що в перетворювач введено індуктивний трансформатор та конденсатор, причому первинна обмотка трансформатора з'єднана з генератором електричних коливань, вторинна обмотка трансформатора з'єднана з одним з електродів п'єзоелемента, другі виводи обмоток трансформатора з'єднані між собою та конденсатором, другі виводи генератора електричних коливань, конденсатора та п'єзоелемента з'єднані з загальним проводом схеми.
Текст

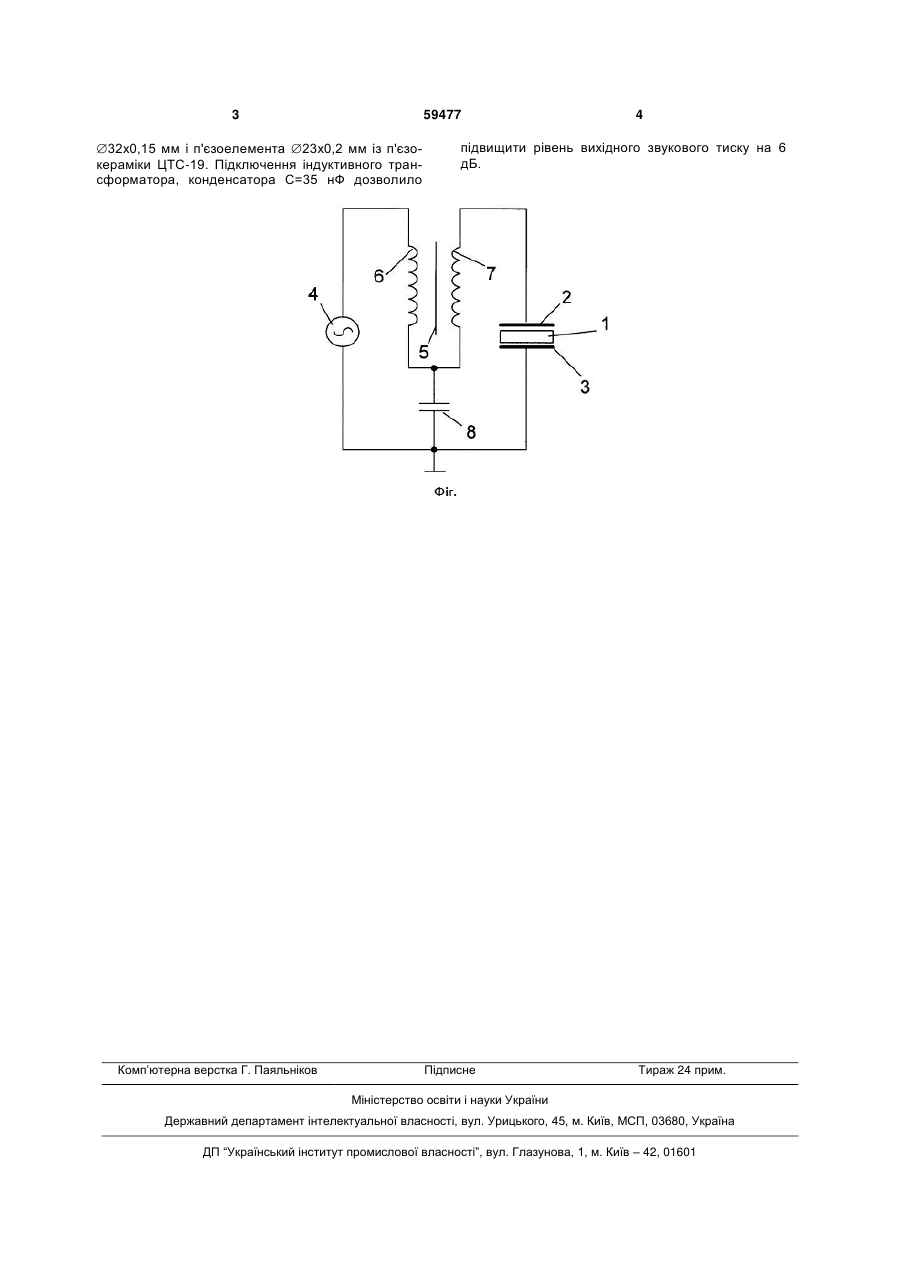

Електроакустичний перетворювач, який містить мономорфний або біморфний п'єзоелемент з електродами, генератор електричних коливань, 3 59477 32x0,15 мм і п'єзоелемента 23x0,2 мм із п'єзокераміки ЦТС-19. Підключення індуктивного трансформатора, конденсатора С=35 нФ дозволило Комп’ютерна верстка Г. Паяльніков 4 підвищити рівень вихідного звукового тиску на 6 дБ. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectroacoustic transducer
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna
Назва патенту російськоюЭлектроакустический преобразователь
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
Код посилання
<a href="https://ua.patents.su/2-59477-elektroakustichnijj-peretvoryuvach.html" target="_blank" rel="follow" title="База патентів України">Електроакустичний перетворювач</a>
Електроакустичний перетворювач
Номер патенту: 24818
Опубліковано: 10.07.2007
Автори: Луговий Володимир Михайлович, Марченко Максим Вікторович, Мовсіков Геннадій Костянтинович, Воропай Володимир Іванович, Шарапов Валерій Михайлович
МПК: H04R 17/00
Мітки: електроакустичний, перетворювач
Формула / Реферат:
Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається із з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, та корпус, виконаний у вигляді сегмента порожнистої кулі з отвором, який відрізняється тим, що співвідношення діаметра отвору і діаметра корпусу знаходиться в межах 0,15<d/D<0,1875.
Електроакустичний перетворювач
Номер патенту: 59475
Опубліковано: 10.05.2011
Автори: Савін Віктор Гурійович, Моргун Ігор Олегович, Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Ткаченко Олександр Сергійович
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
Формула / Реферат:
Електроакустичний перетворювач, що містить мономорфний або біморфний п'єзоелемент з електродами, який відрізняється тим, що в перетворювач введені котушка індуктивності та конденсатор, причому індуктивність підключена паралельно п'єзоелементу, а конденсатор підключений до одного з електродів п'єзоелемента, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента та конденсатором створює коливальний контур, причому...
Електроакустичний перетворювач
Номер патенту: 56945
Опубліковано: 25.01.2011
Автори: Сотула Жанна Василівна, Шарапов Валерій Михайлович
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
Формула / Реферат:
Електроакустичний перетворювач, що містить мономорфний або біморфний п'єзоелемент з двома електродами, вхідний та загальний проводи, який відрізняється тим, що в перетворювач введено котушку індуктивності, котра з'єднана з загальним електродом п'єзоелемента та загальним проводом перетворювача, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента створює коливальний контур, причому резонансна частота цього контуру...
Електроакустичний перетворювач
Номер патенту: 19643
Опубліковано: 15.12.2006
Автори: Мовсіков Геннадій Костянтинович, Воропай Володимир Іванович, Луговий Володимир Михайлович, Ротте Сергій Вікторович, Шарапов Валерій Михайлович
МПК: H04R 17/00
Мітки: електроакустичний, перетворювач
Формула / Реферат:
Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, який відрізняється тим, що корпус виконаний у вигляді сегмента порожнистої кулі.
Електроакустичний перетворювач
Номер патенту: 44810
Опубліковано: 12.10.2009
Автор: Голуб Владислав Сергійович
МПК: H04R 9/00
Мітки: перетворювач, електроакустичний
Формула / Реферат:
1. Електроакустичний перетворювач, що містить механічний випромінювач та пристрій для перетворювання електричних коливань в механічні, з'єднаний з випромінювачем, який відрізняється тим, що пристрій є двосекційним.2. Електроакустичний перетворювач за п. 1, який відрізняється тим, що пристроєм для перетворювання є двосекційна обмотка, яка знаходиться в магнітному полі.3. Електроакустичний перетворювач за п. 2, який відрізняється...
