Пет-мишоловка

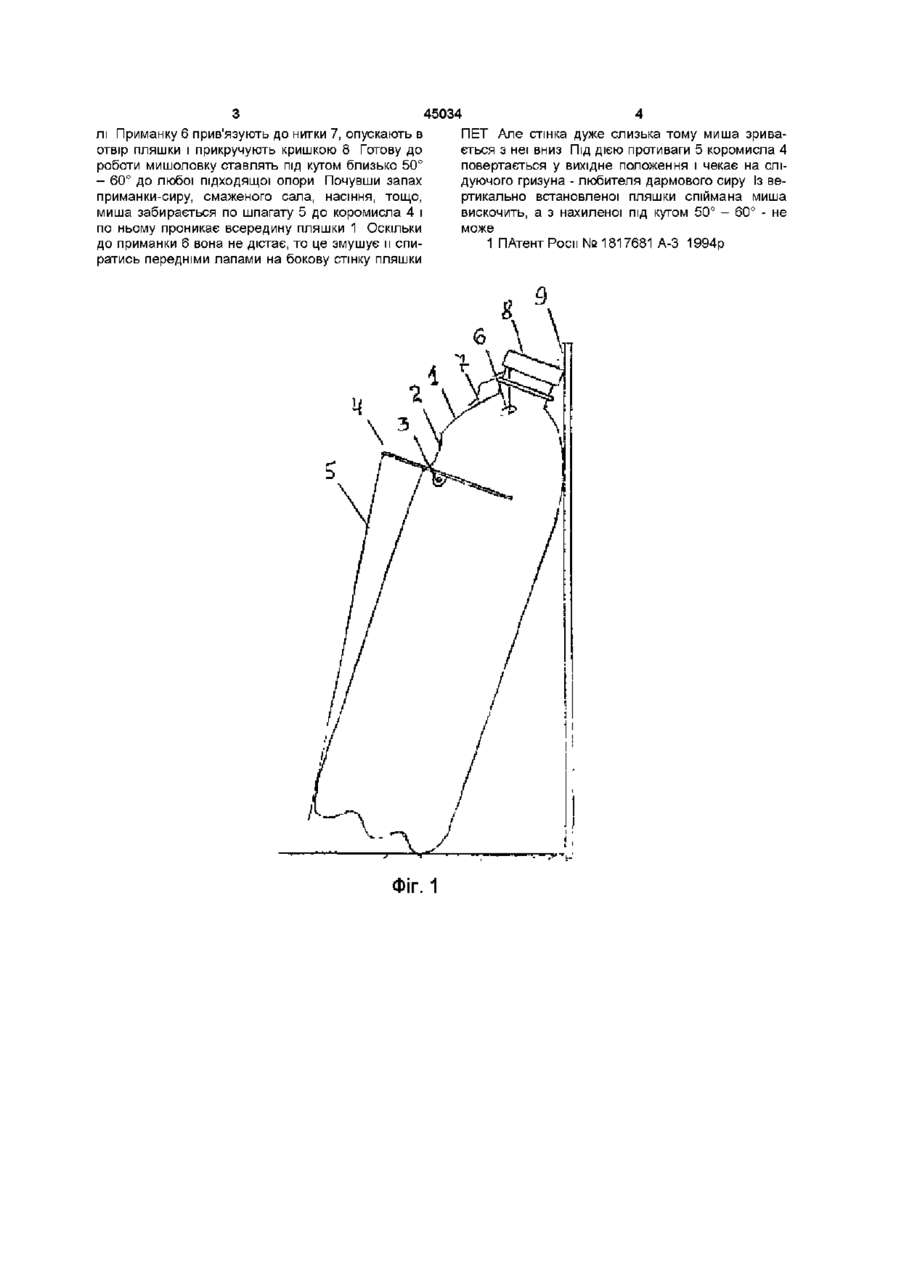

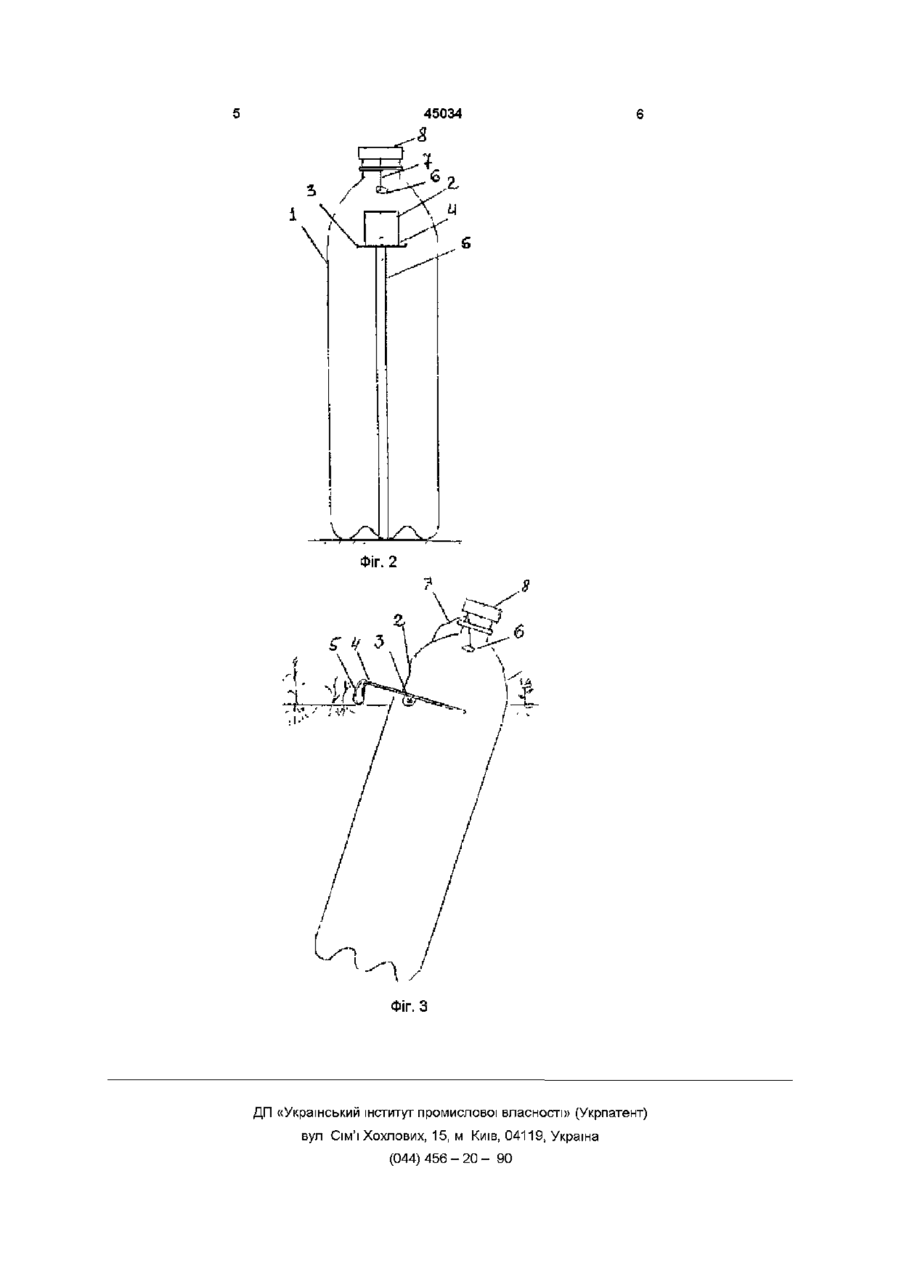

1 Мишоловка, що має ємкість для спійманих мишей, коромисло з противагою та принаду, яка відрізняється тим, що ємкістю служить порожня Винахід відноситься до сільського господарства, конкретно, до засобів відлову та знищення мишовидних гризунів Серед численних засобів по відлову та знищенню мишовидних гризунів переважають пристрої одноразової дії, які доводиться постійно перенастроювати заново після кожної спійманої миші Це значно обмежує їх функціональні можливості Найбільш близьким до запропонованого винаходу є пристрій для знищення гризунів що має ємкість з водою та розміщене над нею коромисло з приманкою на одному КІННІ І противагою - на іншому Пристрій працює в автоматичному режимі Суттєвим недоліком його є те, що він ефективний лише в теплу пору року Взимку, коли гризуни особливо активні та ШКІДЛИВІ, вода в ємкості замерзає і гризуни легко вибираються назовні До того ж вказана конструкція досить складна та громіздка В основу винаходу поставлено задачу вдосконалити існуючий пристрій шляхом розміщення коромисла у ВІКОНЦІ, вирізаному в верхній частині поліетіленової пляшки - ПЕТ поставленій під кутом 60° - 50° до опори і забезпечити таким чином легкий доступ мишей всередину та неможливість їх вибратись назовні Конструкція проста, обходиться без води, і ефективно працює в любу пору року та в любих умовах в сараї, погребі, на огороді, в полі на сіновалі, тощо Суттєвими ознаками винаходу є поставлена під кутом 50° - 60° до опори поліетіленова пляшка ПЕТ з віконцем у верхній частині та розміщеним у ньому коромислом Тягнучись до поліетиленова пляшка - ПЕТ, нахилена під кутом 50°-60° до опори, у верхній частині якої вирізане віконце і на нижньому краї якого розміщене коромисло 2 Мишоловка по п 1, яка відрізняється тим, що противагою коромисла служить відрізок шпагата, по якому миша забирається всередину ПЕТ - мишоловки приманки, миша легко зривається із слизької стінки пляшки і падає вниз та не може вилізти нагору Внаслідок цього відпадає потреба у воді і Уявляється можливість використовувати мишоловку як в теплу так і в холодну пору року на відкритому повітрі, вісь коромисла - відрізок дроту, розміщений у двох отворах, проколотих шилом у стінках пляшки, що спрощує конструкцію і робить зайвими кронштейн для кріплення, пружинні фіксуючі елементи, тощо, відрізок шпагату, який поєднує в собі і функцію противаги для коромисла, і драбинки для мишей На фіг І зображена ПЕТ-мишоловка - вигляд збоку На фіг 2 - вигляд спереду На фіг 3- ПЕТ-мишоловка, поставлена в полі (в огороді) ПЕТ-мишоловка має поліетіленову пляшку із вирізаним у и верхній частині віконцем 2 На осі З кріпиться коромисло 4, до якого на ЗОВНІШНІЙ частині прив'язують відрізок шпагату 5, що служить і противагою, і драбинкою для мишей Приманку 6 прив'язують на нитку 7 і фіксують, кришкою 8 Мишоловка поставлена під кутом 50° - 60° до опори 9 - стіни, кілочка, цеглини, тощо Мишоловка працює наступним чином У верхній частині пляшки ПЕТ і лезом бритви вирізають віконце 2 розміром близько 25 х 25мм На висоті нижнього краю віконця у стінках ПЕТ шилом проколюють два отвори, куди вставляють вісь 3-х відрізок дроту діаметром 1 - 2мм На цю вісь, насаджують петельки коромисла 4 до зовнішнього кінця якого прив'язують шпагат 5, щоб він торкався зем СО о Ю 45034 лі Приманку 6 прив'язують до нитки 7, опускають в ПЕТ Але стінка дуже слизька тому миша зриваотвір пляшки і прикручують кришкою 8 Готову до ється з неї вниз Під ДІЄЮ противаги 5 коромисла 4 роботи мишоловку ставлять під кутом близько 50° повертається у вихідне положення і чекає на слі- 60° до любої підходящої опори Почувши запах дуючого гризуна - любителя дармового сиру Із веприманки-сиру, смаженого сала, насіння, тощо, ртикально встановленої пляшки спіймана миша миша забирається по шпагату 5 до коромисла 4 і вискочить, а з нахиленої під кутом 50° - 60° - не по ньому проникає всередину пляшки 1 Оскільки може до приманки 6 вона не дістає, то це змушує и спи1 ПАтент Роси № 1817681 А-3 1994р ратись передніми лапами на бокову стінку пляшки Ц ФІГ. 1 45034 ФІГ. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
