Електроакустичний перетворювач

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59475

Опубліковано: 10.05.2011

Автори: Шарапов Валерій Михайлович, Ткаченко Олександр Сергійович, Савін Віктор Гурійович, Моргун Ігор Олегович, Базіло Костянтин Вікторович

Завантажити PDF файл.

Формула / Реферат

Електроакустичний перетворювач, що містить мономорфний або біморфний п'єзоелемент з електродами, який відрізняється тим, що в перетворювач введені котушка індуктивності та конденсатор, причому індуктивність підключена паралельно п'єзоелементу, а конденсатор підключений до одного з електродів п'єзоелемента, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента та конденсатором створює коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента.

Текст

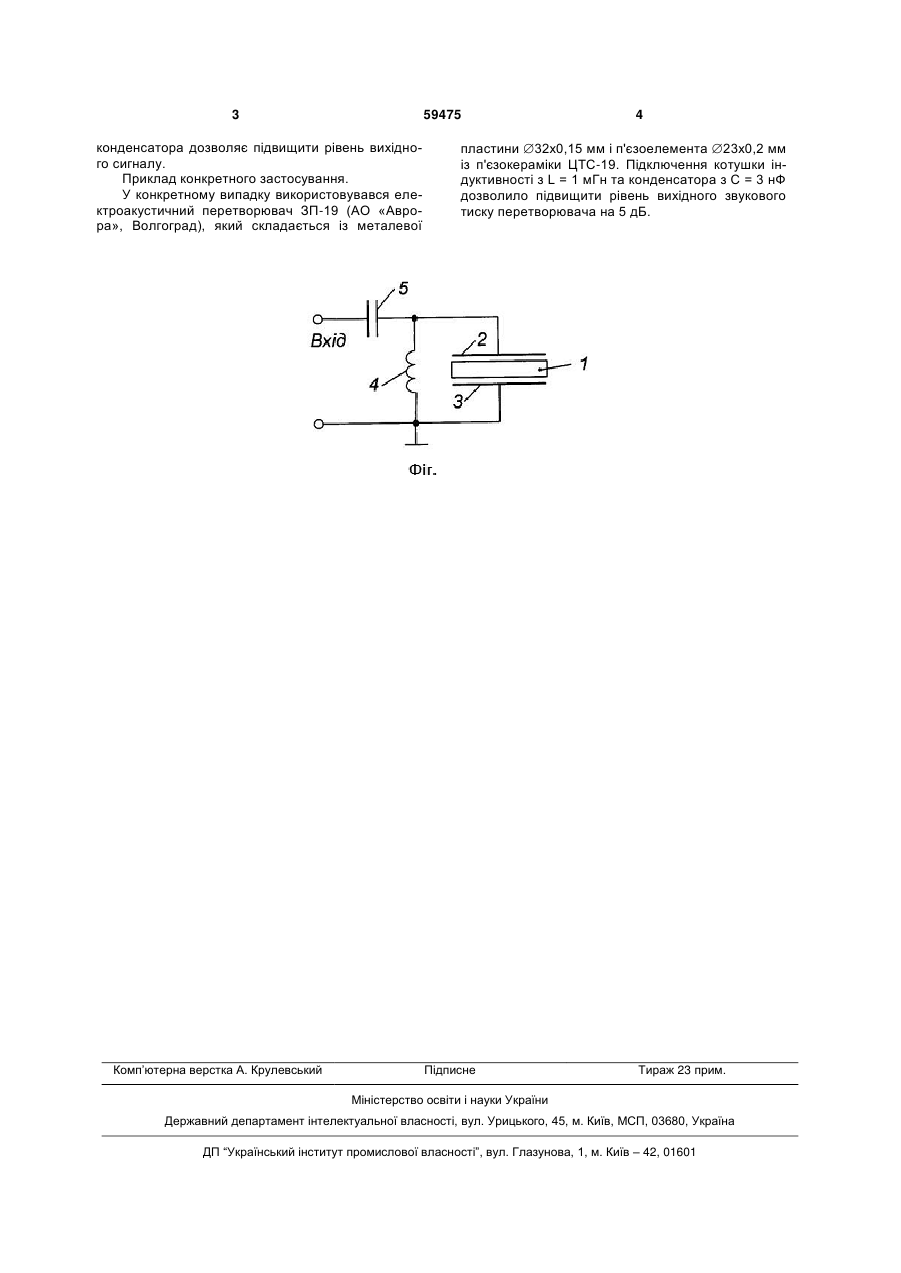

Електроакустичний перетворювач, що містить мономорфний або біморфний п'єзоелемент з еле 3 59475 конденсатора дозволяє підвищити рівень вихідного сигналу. Приклад конкретного застосування. У конкретному випадку використовувався електроакустичний перетворювач ЗП-19 (АО «Аврора», Волгоград), який складається із металевої Комп’ютерна верстка А. Крулевський 4 пластини 32x0,15 мм і п'єзоелемента 23x0,2 мм із п'єзокераміки ЦТС-19. Підключення котушки індуктивності з L = 1 мГн та конденсатора з С = 3 нФ дозволило підвищити рівень вихідного звукового тиску перетворювача на 5 дБ. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electroacoustic transducer

Автори англійською

Sharapov Valerii Mykhailovych, Savin Viktor Huriiovych, Bazilo Kostiantyn Viktorovych, Morhun Ihor Olehovych, Tkachenko Oleksandr Serhiiovych

Назва патенту російською

Электроаккустический преобразователь

Автори російською

Шарапов Валерий Михайлович, Савин Виктор Гурьевич, Базило Константин Викторович, Моргун Игорь Олегович, Ткаченко Александр Сергеевич

МПК / Мітки

МПК: H04R 17/00

Мітки: перетворювач, електроакустичний
