Порошковий вогнегасник

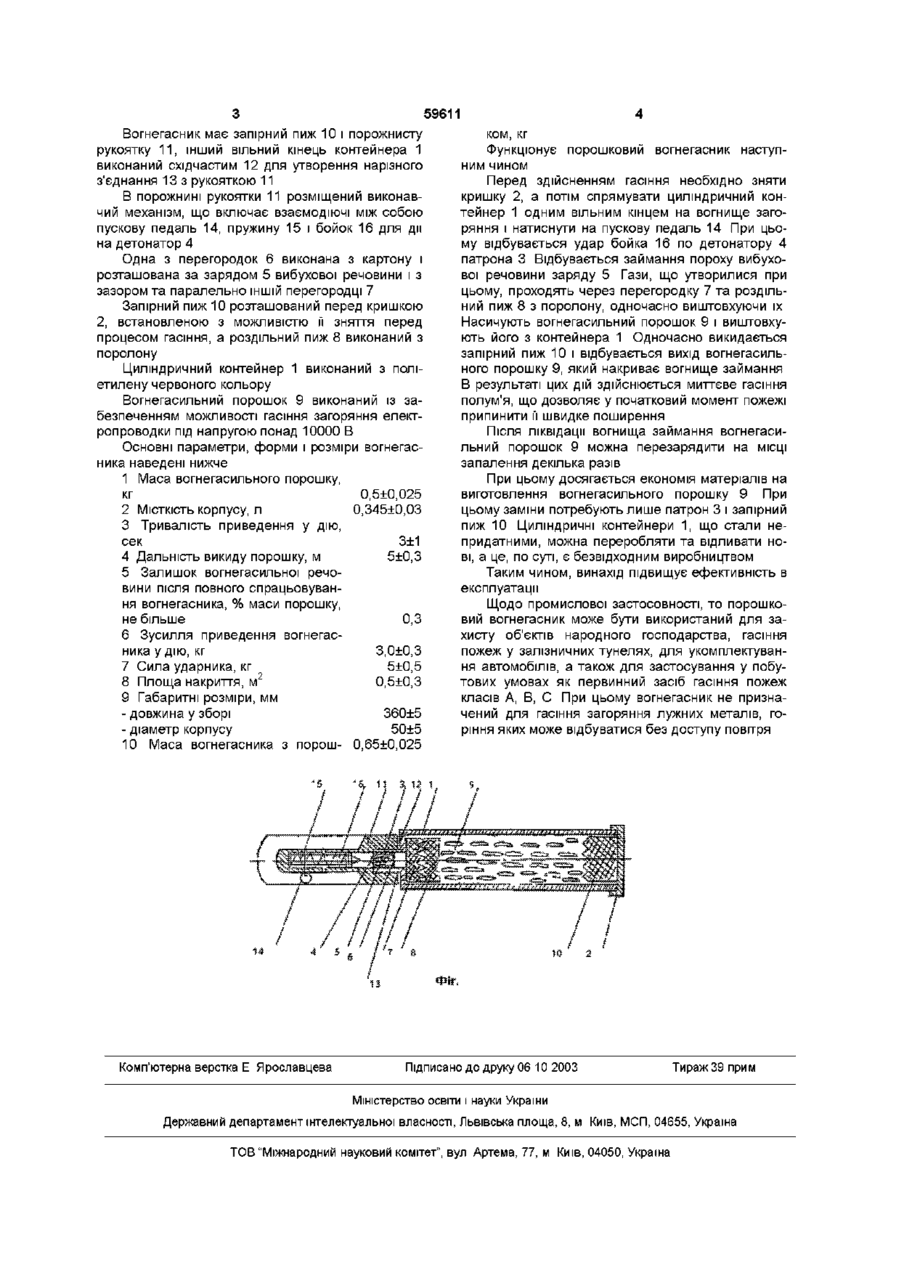

1 Порошковий вогнегасник, що містить циліндричний контейнер, на одному вільному КІНЦІ ЯКОГО встановлена кришка, на іншому - виконавчий механізм для приведення у дію патрона з детонатором заряду вибухової речовини, та розташовані усередині контейнера перегородки, роздільний пиж і вогнегасильний порошок, який відрізняється тим, що він має запірний пиж і порожнисту перегородку, інший вільний кінець контейнера виконаний східчастим для утворення нарізного з єднання з рукояткою, причому в порожнині рукоятки розміщений виконавчий механізм, що включає взаємодіючі між собою пускову педаль, пружину і бойок для дії на детонатор, одна з перегородок виконана з картону і розташована за зарядом вибухової речовини і з зазором та паралельно ІНШІЙ перегородці, при цьому запірний пиж розташований перед кришкою, встановленою з можливістю и зняття перед процесом гасіння, а роздільний пиж виконаний з поролону 2 Порошковий вогнегасник за п 1, який відрізняється тим, що циліндричний контейнер виконаний 3 поліетилену червоного кольору З Порошковий вогнегасник за п 1, який відрізняється тим, що вогнегасильний порошок виконаний із забезпеченням можливості гасіння загоряння електропроводки під напругою понад 10000 В Винахід стосується галузі порошкового пожежегасіння, призначеного при гасінні вогнищ займання в автомобільному транспорті, пальномастильних матеріалів, електрообладнання, що транспортуються до вогнища пожежі, переважно, вручну Відомо порошковий вогнегасник, що містить циліндричний контейнер, на одному КІНЦІ ЯКОГО встановлена кришка, на іншому - виконавчий механізм для приведення у дію патрона з детонатором заряду вибухової речовини, і розташовані усередині контейнера перегородки, основний роздільний пиж і вогнегасильний порошок (SU 1151245, кл А62С 13/00, 23 04 1985 - аналог і прототип) Недоліком відомого вогнегасника є низька ефективність у використанні через вузько спрямований викид вогнегасильного порошку Технічним результатом винаходу є підвищення ефективності у користуванні за рахунок забезпечення можливості рівномірного викиду вогнегасильного порошку з великим коефіцієнтом розсіювання, що дозволяє рівномірно накрити задану площу загоряння Досягається це тим, що порошковий вогнегасник має запірний пиж і порожнисту рукоятку, інший вільний кінець контейнера виконаний східчастим для утворення нарізного з'єднання з рукояткою, причому в порожнині рукоятки розміщений виконавчий механізм, що включає взаємодіючі між собою пускову педаль, пружину і бойок для дії на детонатор, одна з перегородок виконана з картону і розташована за зарядом вибухової речовини і з зазором та паралельно ІНШІЙ перегородці, при цьому запірний пиж розташований перед кришкою, встановленою з можливістю и зняття перед процесом гасіння, а роздільний пиж виконаний з поролону Циліндричний контейнер виконаний з поліетилену червоного кольору Вогнегасильний порошок виконаний із забезпеченням можливості гасіння загоряння електропроводки під напругою понад 10000В Суть винаходу пояснюється кресленням, де зображений порошковий вогнегасник у розрізі Порошковий вогнегасник містить циліндричний контейнер 1, на вільному КІНЦІ ЯКОГО встановлена кришка 2, на іншому - виконавчий механізм для приведення у дію патрона 3 з детонатором 4 заряду 5 вибухової речовини, та розташовані усередині контейнера 1 перегородки 6, 7, роздільний пиж 8 і вогнегасильний порошок 9 (О ю 59611 Вогнегасник має запірний пиж 10 і порожнисту рукоятку 1 1 , інший вільний кінець контейнера 1 виконаний східчастим 12 для утворення нарізного з'єднання 13 з рукояткою 11 В порожнині рукоятки 11 розміщений виконавчий механізм, що включає взаємодіючі між собою пускову педаль 14, пружину 15 і бойок 16 для дії на детонатор 4 Одна з перегородок 6 виконана з картону і розташована за зарядом 5 вибухової речовини і з зазором та паралельно ІНШІЙ перегородці 7 Запірний пиж 10 розташований перед кришкою 2, встановленою з можливістю її зняття перед процесом гасіння, а роздільний пиж 8 виконаний з поролону Циліндричний контейнер 1 виконаний з поліетилену червоного кольору Вогнегасильний порошок 9 виконаний із забезпеченням можливості гасіння загоряння електропроводки під напругою понад 10000 В Основні параметри, форми і розміри вогнегасника наведені нижче 1 Маса вогнегасильного порошку, кг 0,5±0,025 2 МІСТКІСТЬ корпусу, л 0,345±0,03 3 Тривалість приведення у дію, сек 3±1 4 Дальність викиду порошку, м 5±0,3 5 Залишок вогнегасильної речовини після повного спрацьовування вогнегасника, % маси порошку, небільше 0,3 6 Зусилля приведення вогнегасника у дію, кг 3,0±0,3 7 Сила ударника, кг 5±0,5 8 Площа накриття, м 2 0,5±0,3 9 Габаритні розміри, мм - довжина у зборі 360±5 - діаметр корпусу 50±5 10 Маса вогнегасника з порош- 0,65±0,025 Комп'ютерна верстка Е Ярославцева ком, кг Функціонує порошковий вогнегасник наступним чином Перед здійсненням гасіння необхідно зняти кришку 2, а потім спрямувати циліндричний контейнер 1 одним вільним кінцем на вогнище загоряння і натиснути на пускову педаль 14 При цьому відбувається удар бойка 16 по детонатору 4 патрона 3 Відбувається займання пороху вибухової речовини заряду 5 Гази, що утворилися при цьому, проходять через перегородку 7 та роздільний пиж 8 з поролону, одночасно виштовхуючи їх Насичують вогнегасильний порошок 9 і виштовхують його з контейнера 1 Одночасно викидається запірний пиж 10 і відбувається вихід вогнегасильного порошку 9, який накриває вогнище займання В результаті цих дій здійснюється миттєве гасіння полум'я, що дозволяє у початковий момент пожежі припинити її швидке поширення Після ліквідації вогнища займання вогнегасильний порошок 9 можна перезарядити на МІСЦІ запалення декілька разів При цьому досягається економія матеріалів на виготовлення вогнегасильного порошку 9 При цьому заміни потребують лише патрон 3 і запірний пиж 10 Циліндричні контейнери 1, що стали непридатними, можна переробляти та відливати нові, а це, по суті, є безвідходним виробництвом Таким чином, винахід підвищує ефективність в експлуатації Щодо промислової застосовності, то порошковий вогнегасник може бути використаний для захисту об'єктів народного господарства, гасіння пожеж у залізничних тунелях, для укомплектування автомобілів, а також для застосування у побутових умовах як первинний засіб гасіння пожеж класів А, В, С При цьому вогнегасник не призначений для гасіння загоряння лужних металів, горіння яких може відбуватися без доступу повітря Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
