Порошковий вогнегасник

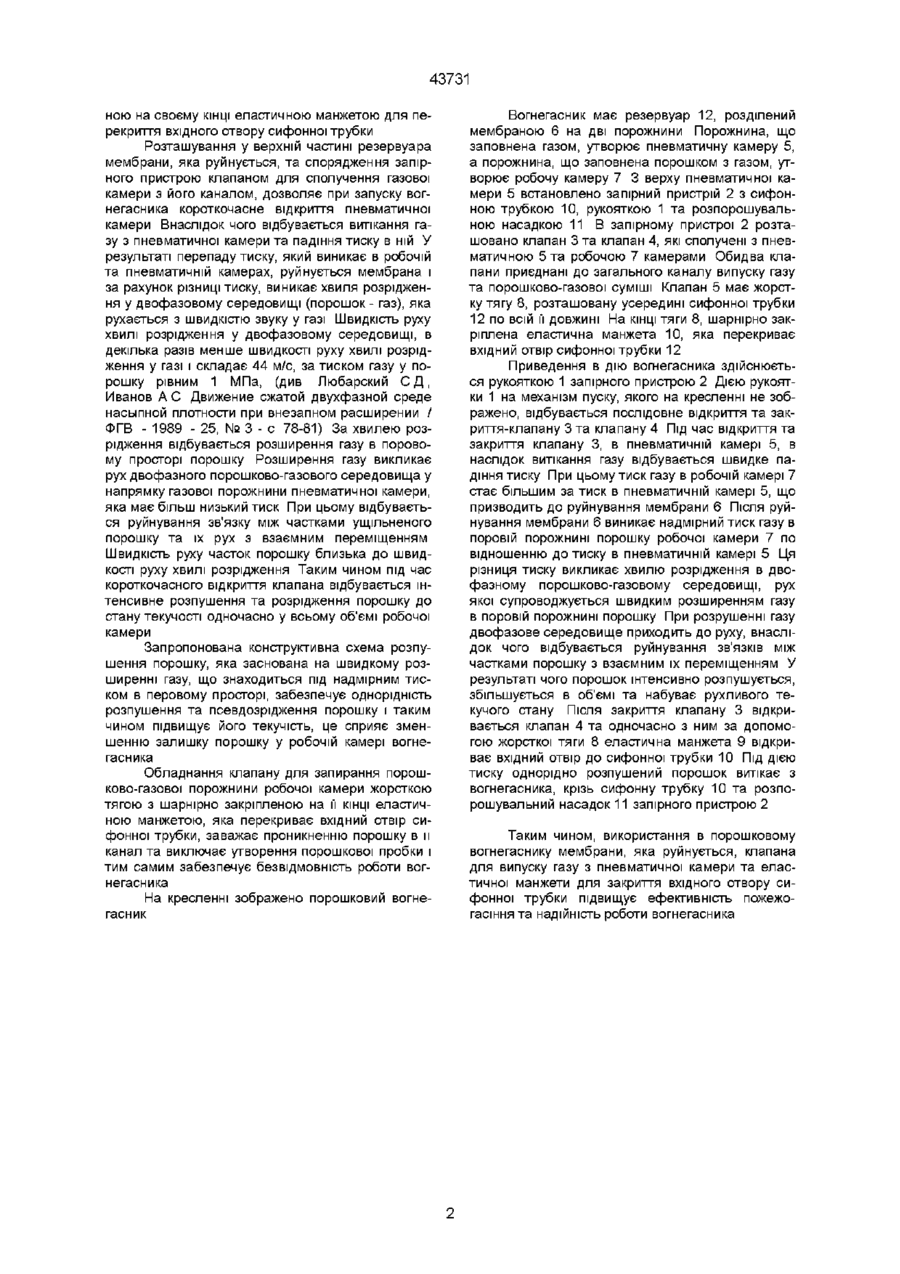

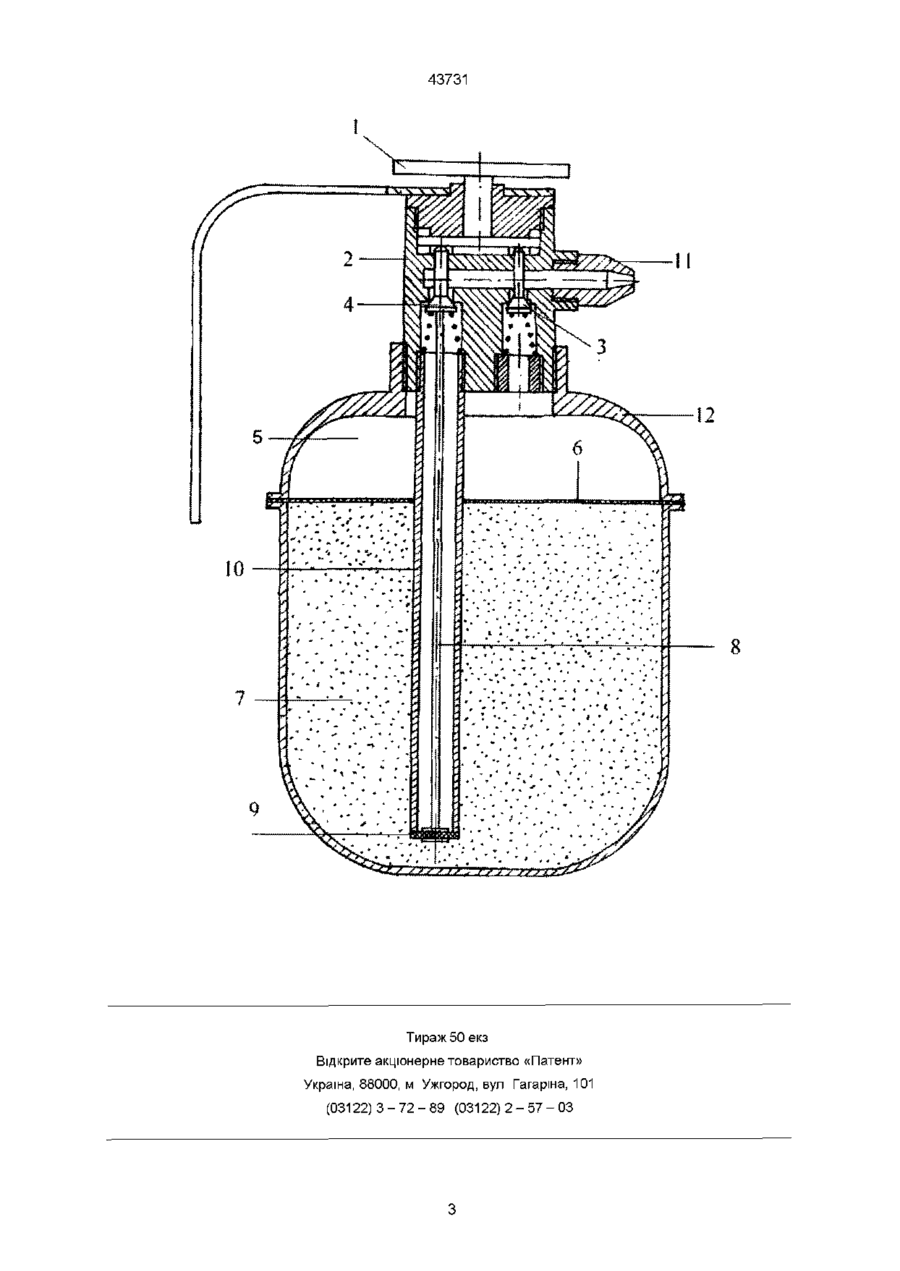

Порошковий вогнегасник, який містить резервуар з запірним пристроєм, сифонну трубку та перегородку, що ділить порожнину резервуара на пневматичну та робочу камери, який відрізняється тим, що перегородка виконана суцільною у вигляді мембрани, яка руйнується, з розташованою над нею пневматичною камерою, при цьому пневматична камера прилягає до запірного пристрою і сполучена з його каналом за допомогою клапана, а клапан для сполучення каналу запірного пристрою з робочою камерою, обладнано жорсткою тягою, з шарнірно закріпленою на своєму КІНЦІ еластичною манжетою для перекриття вхідного отвору сифонної трубки ВІДОМІ порошкові вогнегасники, в яких розпушування (псевдозрідження) ущільненого порошку виконується струменями газу Найбільш близьким аналогом, до порошкового вогнегасника, що замовляється, обраного в якості прототипа є порошковий вогнегасник, який має резервуар з запірним приладом, сифонну трубку та перегородку, що ділить порожнину резервуара на робочу та пневматичну камери з перепускним клапаном, який має канал з прохідними отворами для сполучення порожнин резервуара (Авт свид СРСР № 955952 М Кл З А62 С 13/50, 1982, бюл № 33) Недоліком вогнегасника є погана якість розпушення порошку, що пов'язана з неоднорідністю отриманої після розпушення порошково-газової суміші, в якій утримуються газові бульбашки та грудки ущільненого порошку При подачі струменя газу в шар порошку неможливо добитися його рівномірного розпушення, тому що процес розпушення йде нестабільно Рух газу в порошку супроводжується звуженням та розширенням окремих струменів з утворенням каналів (див И М Разумов Псевдоожижение и пневмотранспорт сипучих материалов - М Химия, 1972, с 15) Внаслідок чого псевдозрідження супроводжується неоднорідністю розпушення порошку, яке характеризується наявністю в порошково-газовій суміші газових бульбашок та грудок порошку Ці включення знижують текучість порошку, ідо є причиною неповного його витікання з вогнегасника вогнегасника, під дією вібрацій та струсів, в каналі сифонної трубки утворюється пробка з ущільненого порошку з поверхневою кіркою МІЦНІСТЬ порошку у пробці складає 1,0-1,5 кг/см2, в кірці може сягнути 25 кг/см2 У зв'язку з тим, що нормальні напруги у порошку, викликані силами внутрішнього тертя між його частками, в основному, передаються на стінки, то робочого тиску газу в вогнегаснику може стати недостатньо для подолання цих сил та руйнування порошкової пробки Канал сифонної трубки буде закритий порошковою пробкою і вогнегасник не спрацює В основу винаходу поставлено задачу щодо підвищення ефективності гасіння та надійності роботи вогнегасника шляхом удосконалення конструктивної схеми розпушування порошку та його випуску, у результаті чого однорідність розпушення буде кращою, утворення порошкової пробки стане неможливим, в наслідок чого зменшиться залишок порошку в вогнегаснику та підвищиться безвідмовність його роботи Поставлена задача вирішується тим, що в порошковому вогнегаснику, який містить резервуар з запірним пристроєм, сифонну трубку та перегородку, що ділить порожнину резервуара на пневматичну та робочу камери, перегородка виконана суцільною у вигляді мембрани, яка руйнується, з розташованою над нею пневматичною камерою, при цьому пневматична камера прилягає до запірного пристрою і сполучена з його каналом за допомогою клапана, а клапан для сполучення каналу запірного пристрою з робочою камерою, обладнано жорсткою тягою, з шарнірно закріпле Недоліком вогнегасника є також попадання порошку в сифонну трубку при заправці та транспортуванні вогнегасника При тривалому зберіганні Зоя СО го 43731 ною на своему КІНЦІ еластичною манжетою для перекриття вхідного отвору сифонної трубки Розташування у верхній частині резервуара мембрани, яка руйнується, та спорядження запірного пристрою клапаном для сполучення газової камери з його каналом, дозволяє при запуску вогнегасника короткочасне відкриття пневматичної камери Внаслідок чого відбувається витікання газу з пневматичної камери та падіння тиску в ній У результаті перепаду тиску, який виникає в робочій та пневматичній камерах, руйнується мембрана і за рахунок різниці тиску, виникає хвиля розрідження у двофазовому середовищі (порошок - газ), яка рухається з швидкістю звуку у газі Швидкість руху хвилі розрідження у двофазовому середовищі, в декілька разів менше швидкості руху хвилі розрідження у газі і складає 44 м/с, за тиском газу у порошку рівним 1 МПа, (див Любарский С Д , Иванов А С Движениесжатой двухфазной среде насыпной плотности при внезапном расширении / ФГВ - 1989 - 25, № 3 - с 78-81) За хвилею розрідження відбувається розширення газу в поровому просторі порошку Розширення газу викликає рух двофазного порошково-газового середовища у напрямку газової порожнини пневматичної камери, яка має більш низький тиск При цьому відбувається руйнування зв'язку між частками ущільненого порошку та їх рух з взаємним переміщенням Швидкість руху часток порошку близька до швидкості руху хвилі розрідження Таким чином під час короткочасного відкриття клапана відбувається інтенсивне розпушення та розрідження порошку до стану текучості одночасно у всьому об'ємі робочої камери Запропонована конструктивна схема розпушення порошку, яка заснована на швидкому розширенні газу, що знаходиться під надмірним тиском в перовому просторі, забезпечує однорідність розпушення та псевдозрідження порошку і таким чином підвищує його текучість, це сприяє зменшенню залишку порошку у робочій камері вогнегасника Обладнання клапану для запирання порошково-газової порожнини робочої камери жорсткою тягою з шарнірно закріпленою на її КІНЦІ еластичною манжетою, яка перекриває вхідний отвір сифонної трубки, заважає проникненню порошку в и канал та виключає утворення порошкової пробки і тим самим забезпечує безвідмовність роботи вогнегасника На кресленні зображено порошковий вогнегасник Вогнегасник має резервуар 12, розділений мембраною 6 на дві порожнини Порожнина, що заповнена газом, утворює пневматичну камеру 5, а порожнина, що заповнена порошком з газом, утворює робочу камеру 7 3 верху пневматичної камери 5 встановлено запірний пристрій 2 з сифонною трубкою 10, рукояткою 1 та розпорошувальною насадкою 11 В запірному пристрої 2 розташовано клапан 3 та клапан 4, які сполучені з пневматичною 5 та робочою 7 камерами Обидва клапани приєднані до загального каналу випуску газу та порошково-газової суміші Клапан 5 має жорстку тягу 8, розташовану усередині сифонної трубки 12 по всій її довжині На КІНЦІ ТЯГИ 8, шарнірно закріплена еластична манжета 10, яка перекриває вхідний отвір сифонної трубки 12 Приведення в дію вогнегасника здійснюється рукояткою 1 запірного пристрою 2 Дією рукоятки 1 на механізм пуску, якого на кресленні не зображено, відбувається послідовне відкриття та закриття-клапану 3 та клапану 4 Під час відкриття та закриття клапану 3, в пневматичній камері 5, в наслідок витікання газу відбувається швидке падіння тиску При цьому тиск газу в робочій камері 7 стає більшим за тиск в пневматичній камері 5, що призводить до руйнування мембрани 6 Після руйнування мембрани 6 виникає надмірний тиск газу в поровій порожнині порошку робочої камери 7 по відношенню до тиску в пневматичній камері 5 Ця різниця тиску викликає хвилю розрідження в двофазному порошково-газовому середовищі, рух якої супроводжується швидким розширенням газу в поровій порожнині порошку При розрушенні газу двофазове середовище приходить до руху, внаслідок чого відбувається руйнування зв'язків між частками порошку з взаємним їх переміщенням У результаті чого порошок інтенсивно розпушується, збільшується в об'ємі та набуває рухливого текучого стану Після закриття клапану 3 відкривається клапан 4 та одночасно з ним за допомогою жорсткої тяги 8 еластична манжета 9 відкриває вхідний отвір до сифонної трубки 10 Під ДІЄЮ тиску однорідно розпушений порошок витікає з вогнегасника, крізь сифонну трубку 10 та розпорошувальний насадок 11 запірного пристрою 2 Таким чином, використання в порошковому вогнегаснику мембрани, яка руйнується, клапана для випуску газу з пневматичної камери та еластичної манжети для закриття вхідного отвору сифонної трубки підвищує ефективність пожежогасіння та надійність роботи вогнегасника 43731 8 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 43731
