Спосіб виконання дрени, що включає утворення вертикальної шпари зі зміцненням її стінки обсадною трубою, заповнюваної фільтраційним матеріалом, і витягання обсадної труби, який відрізняється тим, що для пристрою зворотного фільтра, утвореного засипанням фільтраційного матеріалу по фракціях, у шпару крім обсадної труби опускаються труби меншого діаметра для формування вертикальних шарів.

Текст

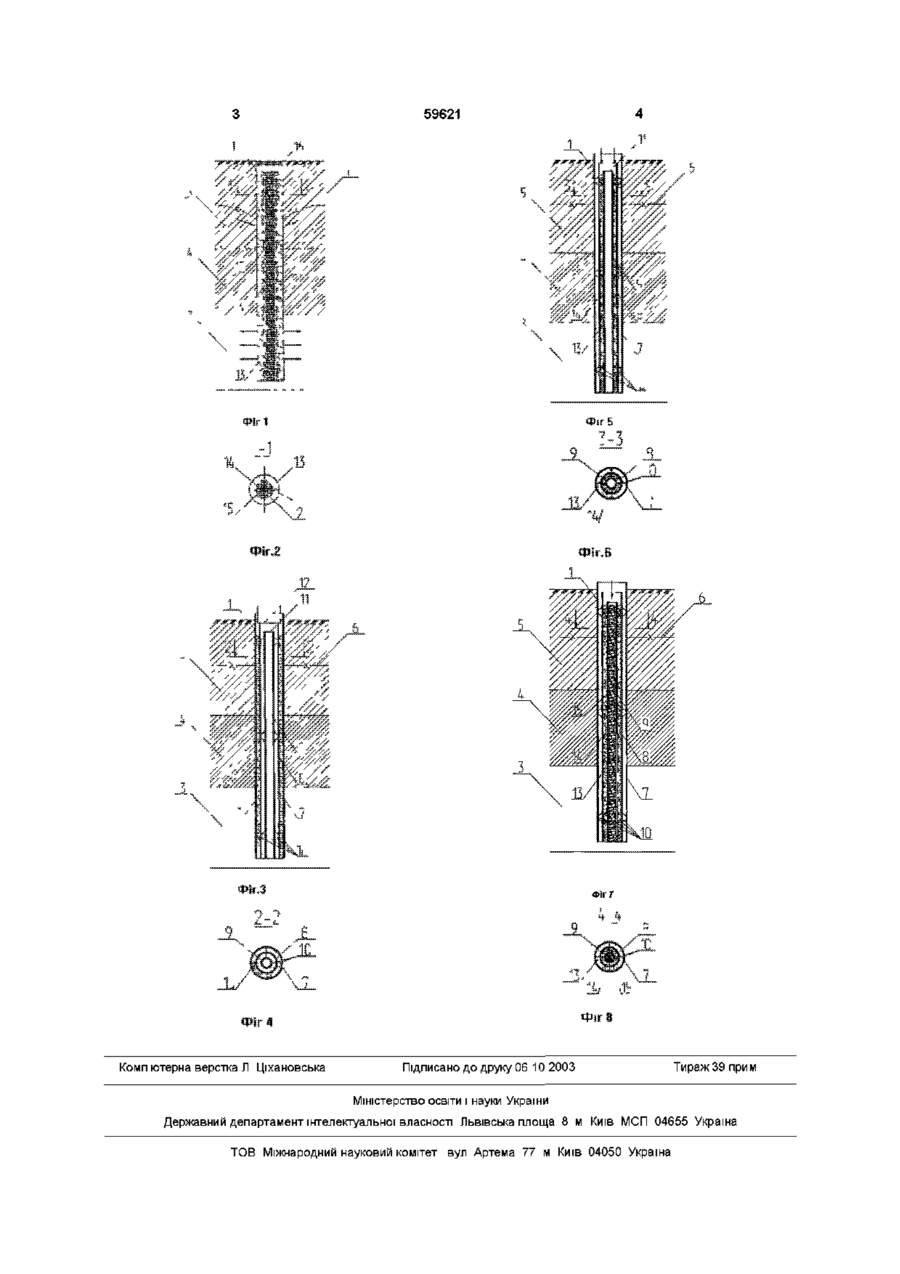

Спосіб виконання дрени, що включає утворення вертикальної шпари зі зміцненням її стінки обсадною трубою, заповнюваної фільтраційним матеріалом, і витягання обсадної труби, який відрізняється тим, що для пристрою зворотного фільтра, утвореного засипанням фільтраційного матеріалу по фракціях, у шпару крім обсадної труби опускаються труби меншого діаметра для формування вертикальних шарів Дрена складається зі шпари 1 що прорізає осушуваний шар 5, слабо проникний шар 4 і заглиблювана у поглинаючий шар 3 Фільтраційний матеріал (пісок, гравій, щебінь), що заповнює шпару 1, утворить зворотний фільтр 2, що складається з зовнішнього шару 13, середнього шару 14 і внутрішнього шару 15 Спосіб виконання дрени здійснюють у такий спосіб Для зниження рівня підземних вод 6 в осушуваному шарі 5 виконують вертикальну шпару 1 зі зміцненням и стінок обсадною трубою 7 В обсадну трубу 7 вводять утворюючі зворотного фільтра у виді труб 8 і 9, постачених деталями 10, що забезпечують рівномірну товщину шарів 13, 14 і центрування в стовбурі дрени Труби 8 і 9 накриваються кришками 12 і 11 В устя обсадної труби 7 подають пісок, що формує ЗОВНІШНІЙ фільтр 13 Подачу піску припиняють по заповненню простору між трубами 7 і 8 Знімають кришку 12 В устя труби 8 подають гравій, що формує середній фільтр 14 Подачу гравію припиняють по заповненню простору між трубами 8 і 9 Знімають кришку 11 Далі формують внутрішній фільтр 15, заповнивши трубу 9 щебенем Потім обсадна труба 7 і утворюючі зворотного фільтра труби 8 і 9 послідовно витягаються зі шпари Устя дрени заповнюється ґрунтом з ущільненням 16 У результаті застосування пропонованого способу виконання дрени досягається більш надійна її робота за рахунок утворення зворотного фільтра, що знижує проникнення часток ґрунту у фільтраційний матеріал (О ю 59621 Фіг 7 Комп ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
