Комплексна установка для культивування спіруліни

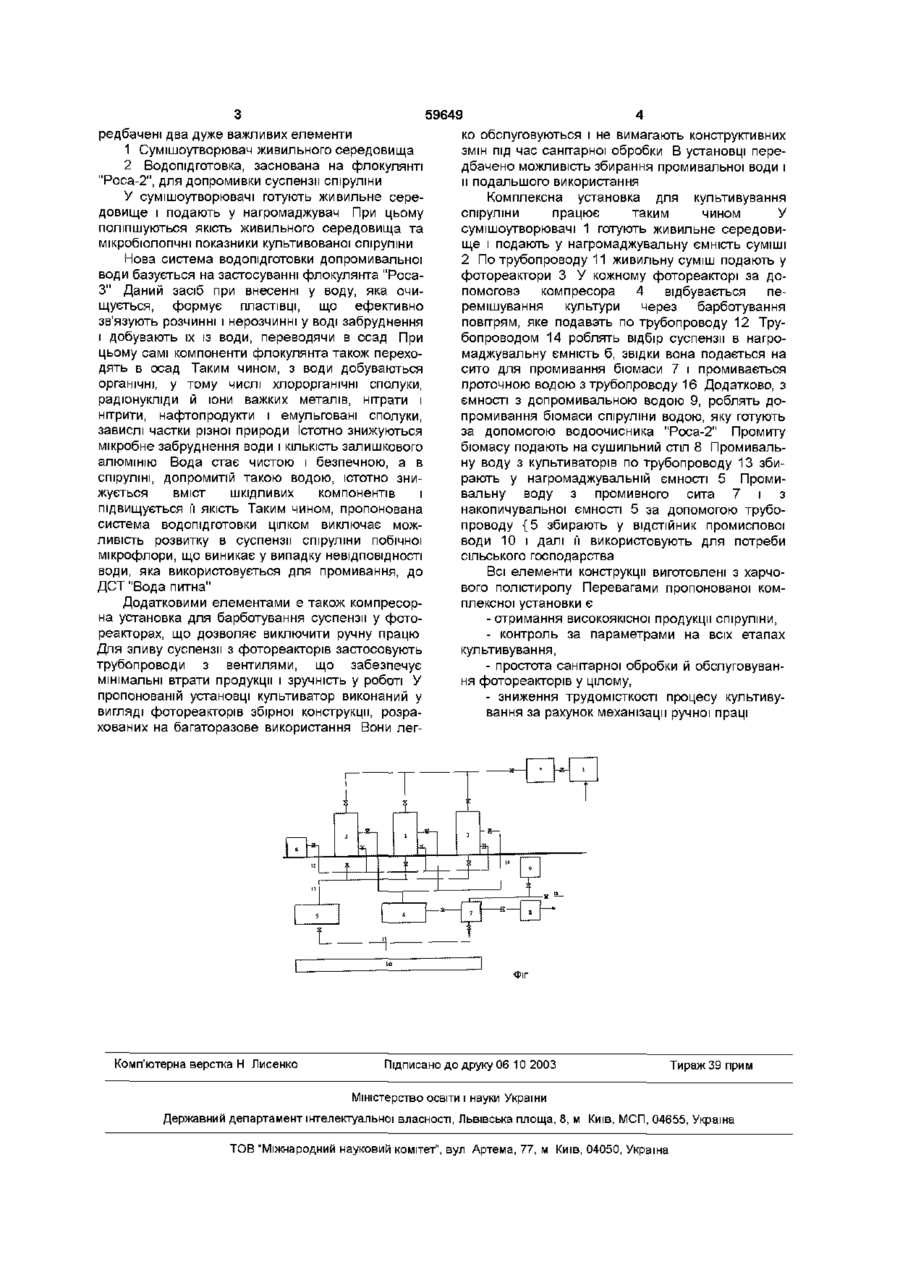

1 Комплексна установка для культивування спіруліни, що містить фотореактор, сито для про мивання біомаси і стіл для просушування біомаси, яка відрізняється тим, що вона додатково обладнана сумішоутворювачем живильного середовища, системою допромивки суспензії спіруліни і системою збирання промивальної води, а для барботування культури у фотореакторі застосовують компресор 2 Установка за п 1 , яка відрізняється тим, що система водопідготовки допромивальної води базується на застосуванні флокулянта "Роса-2" Припустимий винахід відноситься до бютехнологм і призначений для культивування одноклітинних мікроводоростей, наприклад спіруліни, у культиваторах акваріумного типу в умовах тепличних господарств Відома установка для культивування спіруліни (див Технологічна інструкція на виробництво "Спіруліни "Таврида", затверджена 17 02 1998 р, та ТУУ 25 142 190 001-98) Культивування спіруліни відбувається у фотореакторах відкритого типу, розташованих у закритих приміщеннях, при природному і штучному висвітленні Установка містить насоси для відбору суспензії мікроводоростей, а також промивне сито і сушильний стіл При культивуванні спіруліни всі необхідні мінеральні речовини розчиняються в питній воді й у розчиненому вигляді вносяться у фотореактор При культивуванні барботування суспензії і насичення киснем здійснюється вручну Збирання спіруліни здійснюється насосами для відбору, суспензії Після збору відфільтрована водорість промивається питною водою і висушується вується для промивання, до ДСТ "Вода питна" В основу винаходу "Комплексна установка для культивування спіруліни" поставлена задача шляхом удосконалення конструкції установки, зменшення впливу шкідливих факторів і оптимізацм процесу культивування, забезпечити отримання високоякісної продукції з найменшими втратами і найбільшою продуктивністю Поставлена задача досягається тим, що, в установку для культивування спіруліни, що містить фотореактор, сито для промивання біомаси і стіл для просушування біомаси, додатково запроваджують сумішоутворювач живильного середовища, систему допромивки суспензії спіруліни і систему збирання промивальної води, при цьому фотореактор забезпечують компресором для барботування суспензії повітрям Припущений винахід пояснюється кресленням На фіг 1 зображена блок-схема установки, що заявляється Комплексна установка для культивування спіруліни містить сумішоутворювач живильного середовища 1, нагромаджувальну ємність суміші 2, фотореактор 3, компресор 4, нагромаджувальні ємності 5 і б, сито для промивання біомаси 7, стіл для просушування біомаси 8, ємність з допромивальною водою 9, ВІДСТІЙНИК промивальної води 10 живильний трубопровід 11, трубопровід повітроподачі 12, трубопровід промивальної води 13, трубопровід збирання біомаси 14, трубопровід промивальної води 15 водопровід для промивання біомаси 16 У порівнянні з відомою, пропонована Комплексна установка відрізняється тим, що в ній пе Недоліки відомої установки полягають у тому, що використання насосів при відборові спіруліни призводить до руйнування її структури і втрати продукту під час промивання Аеробність у фотореакторі досягається шляхом перемішування суспензії вручну, що підвищує трудомісткість процесу культивування Санітарна обробка таких фотореакторів утруднена через те, що передбачає заміну елементів Крім того, використана система водопідготовки не виключає можливість розвитку в суспензії спіруліни побічної мікрофлори, що виникає у випадку невідповідності води, яка використо (О ю 59649 редбачені два дуже важливих елементи 1 Сумішоутворювач живильного середовища 2 Водопідготовка, заснована на флокулянті "Роса-2", для допромивки суспензії спіруліни У сумішоутворювачі готують живильне середовище і подають у нагромаджувач При цьому поліпшуються якість живильного середовища та мікробіологічні показники культивованої спіруліни Нова система водопідготовки допромивальної води базується на застосуванні флокулянта "Роса3" Даний засіб при внесенні у воду, яка очищується, формує пластівці, що ефективно зв'язують розчинні і нерозчинні у воді забруднення і добувають їх із води, переводячи в осад При цьому самі компоненти флокулянта також переходять в осад Таким чином, з води добуваються органічні, у тому числі хлорорганічні сполуки, радіонукліди й іони важких металів, нітрати і нітрити, нафтопродукти і емульговані сполуки, завислі частки різної природи Істотно знижуються мікробне забруднення води і КІЛЬКІСТЬ залишкового алюмінію Вода стає чистою і безпечною, а в спіруліні, допромитій такою водою, істотно знижується вміст шкідливих компонентів і підвищується її якість Таким чином, пропонована система водопідготовки цілком виключає можливість розвитку в суспензії спіруліни побічної мікрофлори, що виникає у випадку невідповідності води, яка використовується для промивання, до ДСТ "Вода питна" Додатковими елементами є також компресорна установка для барботування суспензії у фотореакторах, що дозволяє виключити ручну працю Для зливу суспензії з фотореакторів застосовують трубопроводи з вентилями, що забезпечує мінімальні втрати продукції і зручність у роботі У пропонованій установці культиватор виконаний у вигляді фотореакторів збірної конструкції, розрахованих на багаторазове використання Вони лег ко обслуговуються і не вимагають конструктивних змін під час санітарної обробки В установці передбачено можливість збирання промивальної води і и подальшого використання Комплексна установка для культивування спіруліни працює таким чином У сумішоутворювачі 1 готують живильне середовище і подають у нагромаджувальну ємність суміші 2 По трубопроводу 11 живильну суміш подають у фотореактори З У кожному фотореакторі за допомоговэ компресора 4 відбувається перемішування культури через барботування повітрям, яке подавать по трубопроводу 12 Трубопроводом 14 роблять відбір суспензії в нагромаджувальну ємність б, звідки вона подається на сито для промивання біомаси 7 і промивається проточною водою з трубопроводу 16 Додатково, з ємності з допромивальною водою 9, роблять допромивання біомаси спіруліни водою, яку готують за допомогою водоочисника "Роса-2" Промиту біомасу подають на сушильний стіл 8 Промивальну воду з культиваторів по трубопроводу 13 збирають у нагромаджувальній ємності 5 Промивальну воду з промивного сита 7 і з накопичувальної ємності 5 за допомогою трубопроводу { 5 збирають у ВІДСТІЙНИК промислової води 10 і далі її використовують для потреби сільського господарства Всі елементи конструкції виготовлені з харчового полістиролу Перевагами пропонованої комплексної установки є - отримання високоякісної продукції спіруліни, - контроль за параметрами на всіх етапах культивування, - простота санітарної обробки й обслуговування фотореакторів у цілому, - зниження трудомісткості процесу культивування за рахунок механізації ручної праці Фіг Комп'ютерна верстка Н Лисенко Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
