Суспендуюча композиція емалевих силікатних шлікерів

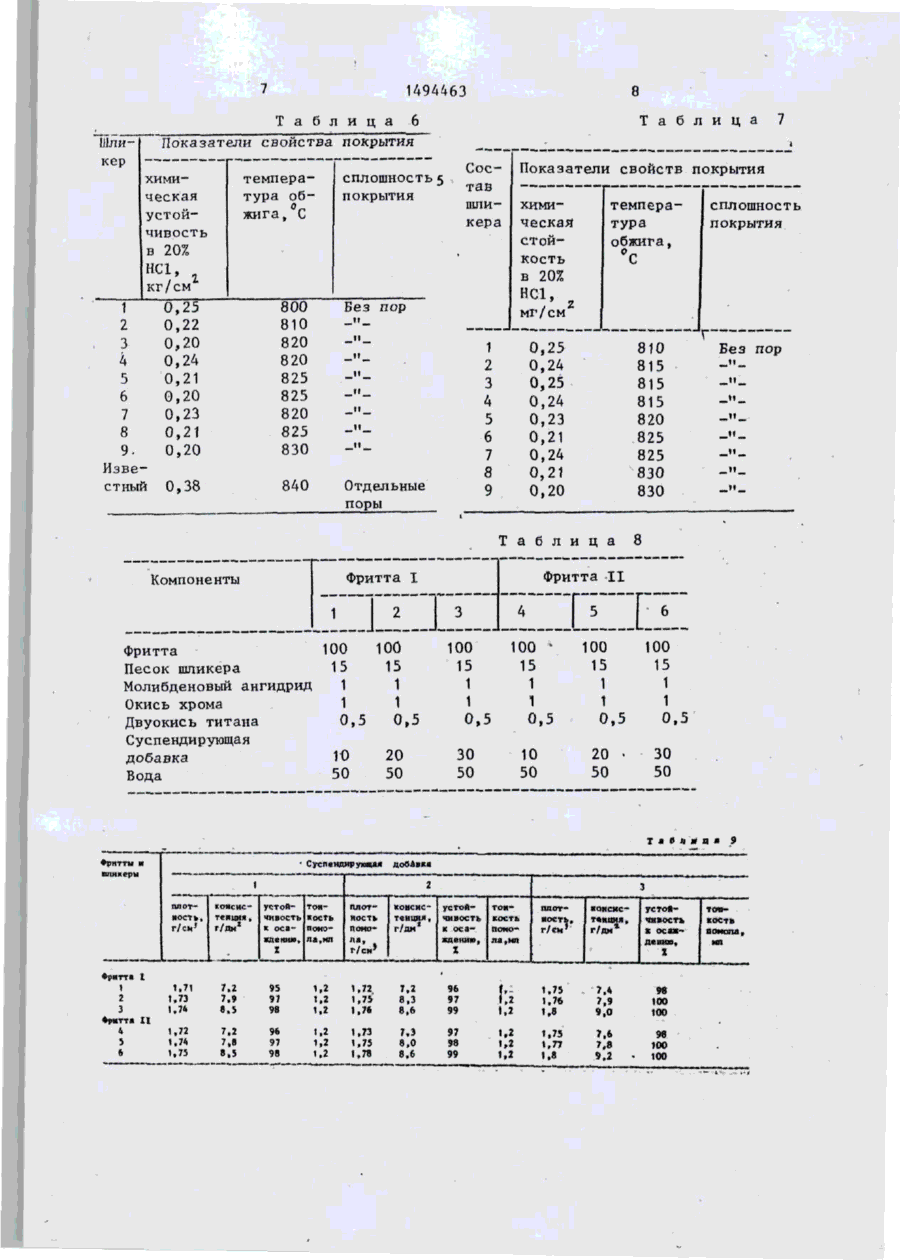

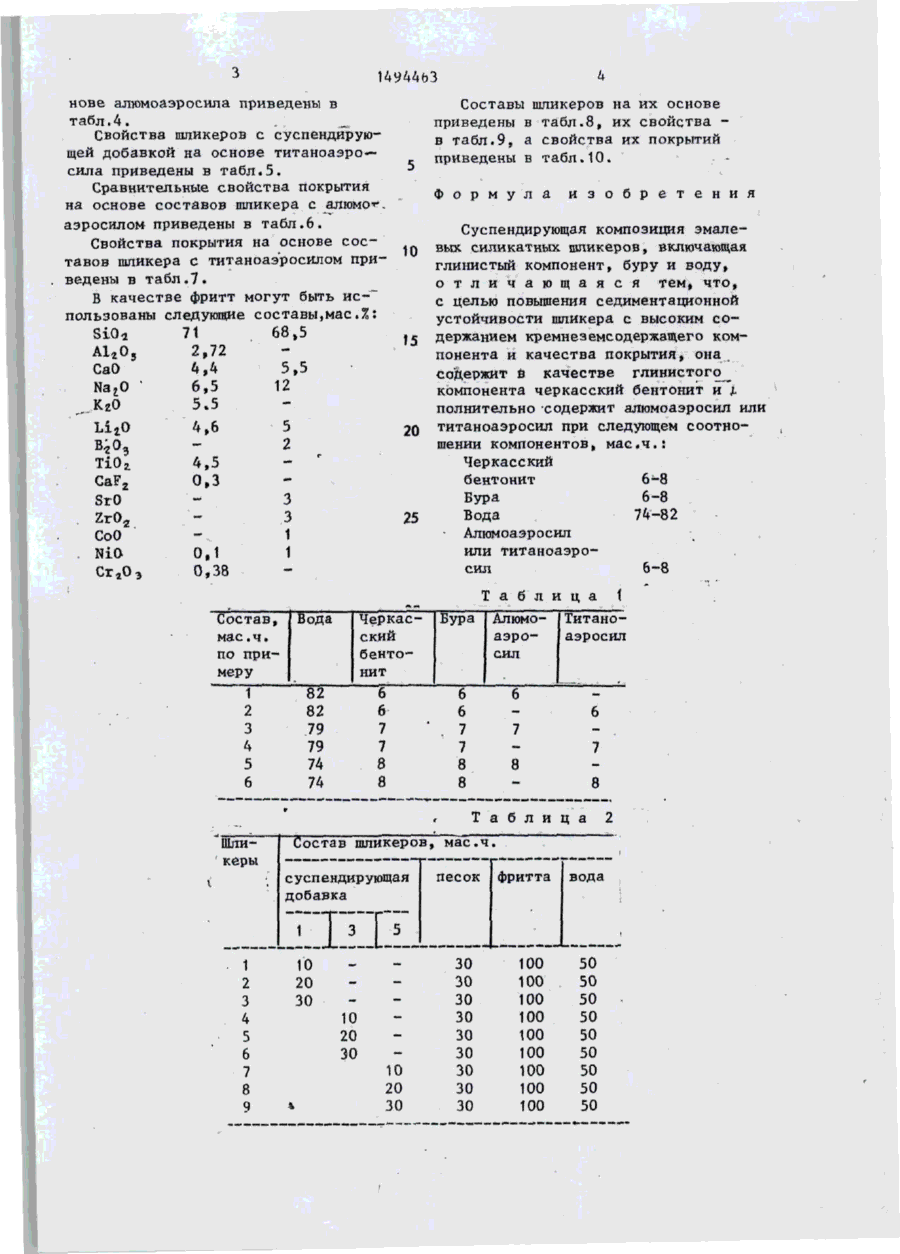

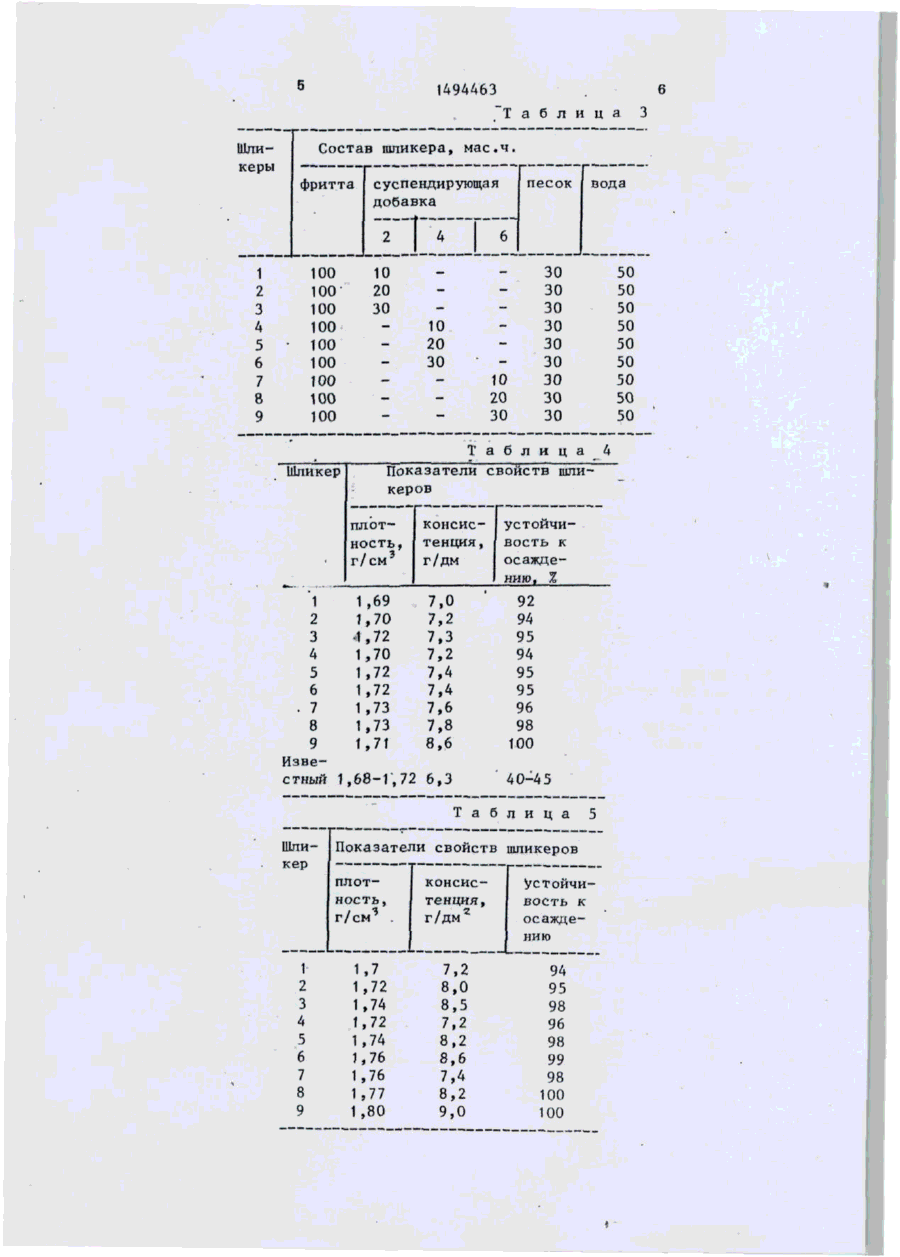

Изобретение относится к составам для приготовления эмалевых шликеров, применяемых для получения .эмалевых покрытий на металле,и мо Изобретение относится к составам для приготовления эмалевых шликеров, применяемых для получения эмалевых покрытий на металле, и может быть использовано для получения стабильных реологических свойств шликеров, содержащих большое количество кремнезема. Цель изобретения - повышение седиментационной устойчивости шликера с высоким содержанием кремнеземсодержащего компонента и качества покрытия. Составы добавок приведены в" табл.1 . Черкасский бентонит одержит, мас.%: SiO 2 51,13; F e 2 O j 5 , 2 7 ; А 1 4 0 26-89 жет быть использовано для получения стабильных реологических свойств шликеров, содержащих большое количество кремнезема. С целью повышения седиментационной устойчивости шликера с высоким содержанием кремнеземсодержащего компонента и качества покрытия суспендирующая композиция эмалевых силикатных шликеров содержит следующие компоненты, мас.ч.: черкасский бентонит 6-8, алюмо- или титаноаэросил 6-8, бура 6-8 и вода 74-82. Устойчивость к осаждению эмалевого шликера 92-100%, получаемое эмалевое покрытие без пор, химическая стойкость покрытия на основе силикатной фритты в 20% НС1 0,2-0,25 мг/см 2 . 10 табл. 2 1 , 8 ; TiO 2 1,15;CaO 2 , 3 8 ; MgO 1,68; Na2O + Kj,0 1,57 и ППП 1 5 , 0 2 . Суспендирующие композиции размалывают в шаровой мельнице в течение 2 ч до тонины помола 0 , 1 - 0 , 2 мм, удельный вес 1,3-1,4 г/см . Составы шликеров с суспендирующими добавками приведены в т а б л . 2 и 3. В качестве фритты используют фритту с о с т а в а , мас.%: S i O 2 5 8 , 0 8 ; А 1 2 0 3 2 , 6 5 ; СаО 2 , 4 ; Na c 0 1 3 , 3 1 ; К 2 0 2 , 7 ; Ы г 0 3 , 9 ; В 2 0 * 4 , 4 ; TiO 2 2,1 ; CaFs- 4 , 1 5 ; Со л 0> 0,71 j Ni*O 3 0,74; SrO 1,5 и N a 2 S i F 6 3 , 3 6 . Сравнительные свойства шликеров с суспендирующей добаикой на ос СГ",' ' ."Л-У*- ~ (Л 14У4463 Составы шликеров на их основе нове алюмоаэросила приведены в приведены в табл.8, их свойства табл.4. _ в табл.9, а свойства их покрытий Свойства пшикеров с суспендируюприведены в табл.10. щей добавкой на основе титаноаэро— сила приведены в табл.5. Ф о р м у л а и з о б р е т е н и я Сравнительные свойства покрытия на основе составов шликера с алюмо-*-Суспендирующая композиция эмалеаэросилом приведены в табл.6. вых силикатных шликеров, включающая 10 Свойства покрытия на основе сосглинистый компонент, буру и воду, тавов шликера с титаноаэросилом прио т л и ч а ю щ а я с я тем, что, ведены в табл.7. с целью повышения седиментационноЙ В качестве фритт могут быть ис-'~ устойчивости шликера с высоким сопользованы следующие составы,мае Л : держанием кремнеэемсодержащего комSiO a 71 68,5 понента и качества покрытия, она, А1 2 0, 2,72 4,4 содержит в качестве глинистого^ СаО 5,5 12 компонента черкасский бентонит и j. 6,5 Na^O " полнительно содержит алюмоаэросил или 5,5 — к2о титаноаэросил при следующем соотно5 Liz0 4,6 20 шении компонентов, мас.ч.: 2 Черкасский 4,5 ТіО 2 CaF2 0,3 бентонит 6-8 Бура 6-8 SrO 3 Вода 74-82 ZrO 2 3 25 Алюмоаэросил CoO 1 или титаноаэро1 NiO 0,1 сил 6-8 0,38 Cr403 Т а б л и ц а 1 Состав, Вода Черкас- Бура Алюмо- Титаномае.ч. ский аэроаэросил по прибентосил меру нит 1 82 6 6 6 _ 2 6 82 6 6 3 7 79 7 ' , 7 4 79 7 7 7 5 74 8 8 8 8 6 74 8 8 Т а б л и ц а Шликеры 2 Состав шликеров, мас.ч. ш суспендирующая добавка 1 10 20 30 10 20 30 10 20 30 песок 30 30 30 30 30 30 30 30 30 фритта 100 100 100 100 100 100 100 100 100 вода 50 50 50 50 50 50 50 50 50 1Л94463 " Т а б л и ц а Шликеры Состав шликера, мас.ч. фритта 1 2 3 и 5 3 100 100 100 100 100 100 • 6 7 8 9 юо 100 100 суспендирующая добавка 10 20 30 плотность, г/см 3 4 20 30 — • 1,69 1,70 •1,72 1,70 1,72 1.72 1.73 1.73 1,71 5 6 . 7 8 9 Известный 1,68-1,72 30 30 30 30 30 30 30 30 30 W 20 30 консистенция, г/дм 7,0 7,2 7.3 7,2 7.4 7,4 92 94 95 94 95 8,6 95 96 98 100 6,3 40-45 7,6 7,8 5 Показатели свойств шликеров плотность. 3 г/см 1 2 3 4 5 6 7 8 9 50 50 50 50 50 50 50 50 50 устойчивость к осаждению, % Т а б л и ц а Шликер вода 4 Т а б л и ц а Показатели свойств шликеров Шликер 1 2 3 10 песок 1,7 1,72 1,74 1,72 консистенция, 2 г/дм Устойчивость к осаждению 7,2 94 95 98 96 98 99 98 100 100 8,0 8,5 7,2 1,74 1,76 1,76 8,2 8,6 Ь77 8,2 9,0 1,80 7,4 1494463 Т а б л и ц а химическая устойчивость в 20% температура обжига „ С Сос сплошность покрытия Показатели свойств покрытия тав шликера химическая стойкость в 20% неї, . кг/см 0,25 0,22 0,20 0,24 0,21 0,20 0,23 0,21 0,20 2 3 4 5 6 7 8 9. Известный 800 810 820 820 825 825 820 825 830 840 температура обжига, °С Отдельные поры мг/см 1 2 3 4 5 6 7 8 9 —" — —"_ _"_ —" — 810 815 815 815 820 825 825 830 830 0,25 0,24 0,25 0,24 0,23 0,21 0,24 0,21 0,20 Т а б л и ц а 100 100 Фритта 15 Песок шликера 15 1 1 Молибденовый ангидрид Окись хрома 1 1 0,5 Двуокись титана 0,5 Суспендирующая 10 20 добавка 50 50 Вода 8 100 ' 15 100 15 1 тії 1 0,5 30 50 10 50 100 15 1 1 1 0,5 100 15 1 1 0,5 1 0,5 30 50 20 • 50 t я » а т п* а. •риттм я •пикерм t 2 3 •риття 11 9 - Суспендирующая добавка t плотность , г/ем' •риттв I г Без пор Фритта II Фритта I Компоненты сплошность покрытия неї, Без пор 0.38 І & S 6 7 Показатели свойства покрытия Шликер Т а б л и ц а 6 консистенция , г/дм 1 2 устой- топчивость кость К ОСІпопо«дснкя, лз,мі X Пл отпасть поноМ, г/см» «онснстеншш, г/дм 1 3 устойтоячивость кость к оса- помождепню, ла,мл X # плоткость, г/см* консистенция, г/да.* 1,71 ,73 .74 7.2 7.9 8.5 95 97 98 ,2 ,2 ,2 .72 .75 .7* 7,2 8,3 8,6 96 97 99 t.2 M 7.2 7,8 8,5 9* 97 98 ,2 .2 .2 .73 .75 .7» 7,3 8,0 8,6 97 98 99 t.2 t»2 1,2 1.75 1.77 7,6 7,8 9.2 M 9*0 .72 .74 .75 усто»пчяость к осаяпвввя, X t.75 1,76 M 7.* too 100 и • 100 100 тввкостк потопи, МП 1494463 ї я б л и и й 10 ФрИТГЫ И Суспендируйте добики t • »HI4tская у с то(Ни~ шость > 20Z тур» обшмгв, * С 2 СПЯОШЮСТЬ покрытия на. МГ/стЛ •ратт* I » 2 3 Ч •ритм II 4 3 6 ХЙЖЧС* екмя у с тойчивость в 20Z температуре овжнга, в С спломмость покрытия на, В40 850 0,0ft 0,03 0,04 850 660 860 вн Редактор С.Рекова . химическая у с тойчивость й 20Z те»«ературв обжига, кг/см1 СІШИМОСТ» покрытая на. мг/см 0,08 0,07 0,06 і 3 кг/см Be* ПОР Вея пор Be» пор 0,07 0,06 0,05 640 650 В 50 Бе* пор Be* пор See пор 0,07 0,06 0,05 840 Е50 850 ' &et пор Be* «op Вея вор R*s пор Бея пор В«> Пар 0.05 650 860 860 Вея пор Веа пор Be* пор 0.05 0,04 0,045 ОД 870 870 Вея вое Бай вор В** Пор 0,04 0,043 Составитель С.Белобокова Техред А.Кравчук Корректор М.Максимишинец Заказ 1257/ДСП Тираж 283 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
