Вітродвигун
Номер патенту: 59671
Опубліковано: 15.09.2003
Автори: Гнатушенко Віталій Владіславович, Господарчук Борис Тихонович
Формула / Реферат

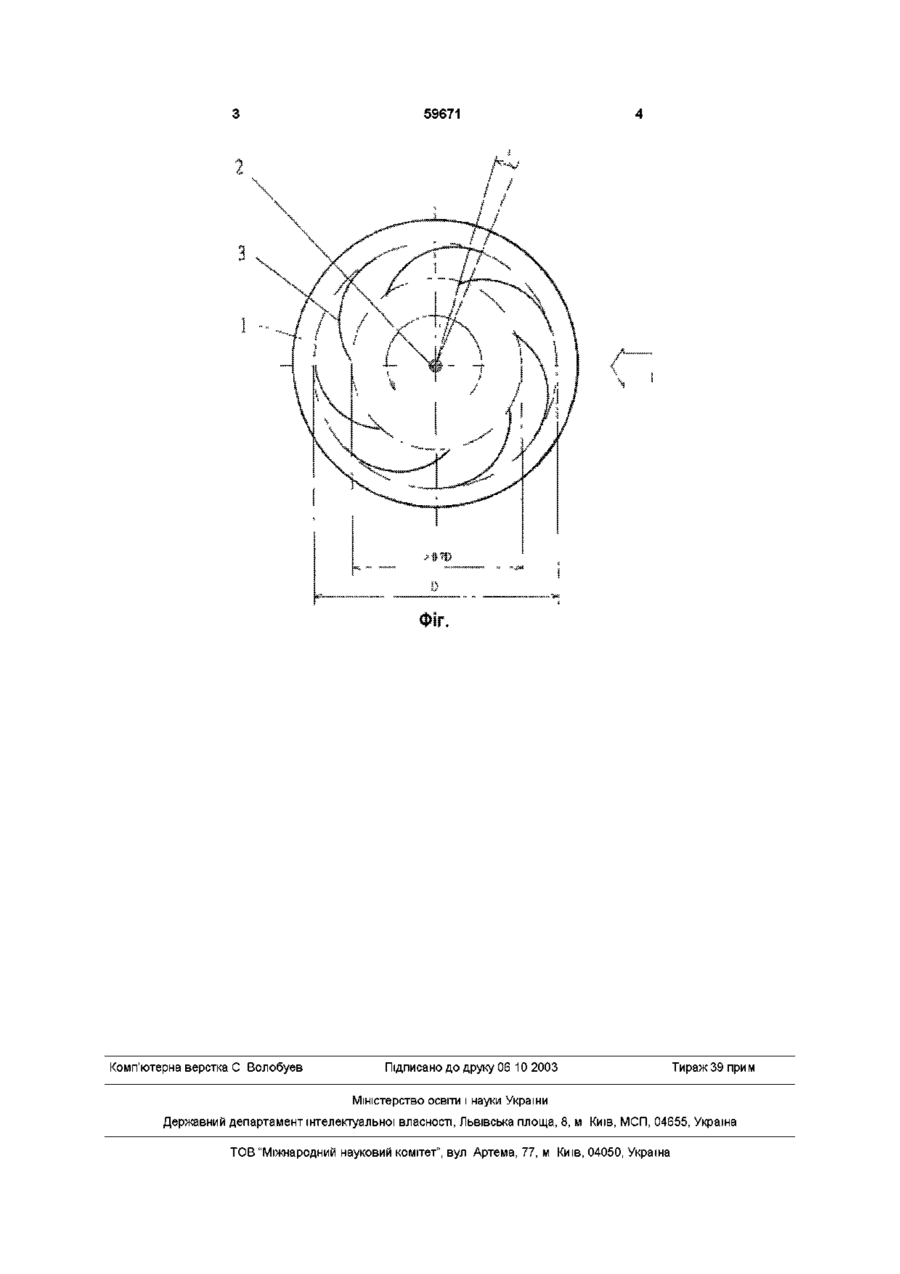

Вітродвигун, який містить ротор з радіально встановленими лопатями з дуговим профілем та торцеві шайби, який відрізняється тим, що лопаті встановлені з перекриттям задніх та передніх кромок профілю.
Текст
Вітродвигун, який містить ротор з радіально встановленими лопатями з дуговим профілем та торцеві шайби, який відрізняється тим, що лопаті встановлені з перекриттям задніх та передніх кромок профілю Винахід відноситься до вітряних двигунів, а саме до вертикально - осевих роторів і призначений для застосування у вітродвигунах Відомий карусельний вітродвигун, які містять радіальне встановлені плоскі лопаті та поворотний кожух з флюгером, (див кн Я И Шефтер Использование энергии ветра М Энергоатомиздат, 1983 Рис 4 3, с 70) Недоліком даного вітродвигуна є його надмірна складність з-за наявності поворотного кожуха з флюгером Відомий вибраний в якості прототипу вітродвигун, який містить ротор з двома радіально встановленими лопатями з дуговим профілем, та торцеві шайби (див кн Я И Шефтер Использование энергии ветра М Энергоатомиздат, 1983 Рис 4 5, с 71) Недоліком даного вітродвигуна є наявність у нього нулевого пускового моменту коли напрям вітру збігається з площиною розташування кромок лопатей Мета винаходу полягає у створенні простого та надійного вітродвигуна, який легко запускається при будь-якому напрямі вітру, що дозволить підвищити його продуктивність в умовах слабких та помірних середньорічних швидкостей вітру Суть винаходу полягає в тому, що в вітродвигуні, який містить містить ротор з радіально встановленими лопатями з дуговим профілем, та торцеві шайби, лопаті встановлені з перекриттям задніх та передніх кромок профіля Суть винаходу пояснюється рисункоми, на якому зображено загальний вид вітродвигуна Запропонована конструкція вітродвигуна (див Фіг) МІСТИТЬ ДВІ торцеві шайби 1, жорстко звя'зані з вертикальним валом 2 Діаметр торцевих шайб 1 дорівнює 1,1 1,3 діаметра ротора D Між торцевими шайбами 1 жорстко закріплені лопаті 3 з дуговим профілем, передня кромка кожної лопаті З встановлена на відстані не менше ніж 0,7 діаметра ротора D, причому лопаті 3 встановлені з перекриттям задніх та передніх кромок профіля Центральний кут перекриття а більше 3° Вітродвигун працює наступним чином Вітер будь-якого напряму через навітрені зазори між лопатями 3 попадає в полостину ротора, де за рахунок швидкісного напору збільшується тиск повітря, завдяки чому, воно виходить через підвітряні зазори, створюючи реактивну тягу Крім того на лопатях 3 виникає підйомна аеродинамічна сила, яка збільшує робочий момент ротора та його ККД Таким чином запропонована конструкція вітродвигуна забезпечує ефективний пуск при вітрі будь-якого напряму та підвищення робочого моменту та ККД при простій та технологічній конструкції Запропонована конструкція може застосовуватись, як у якості автономного вітродвигуна, так і у складі більш потужного ротора Дар'є для ефективної розкрути останнього Використання даного винаходу дозволить створити високоефективні вітродвигуни для типових вітрових умов України, коли середньорічна швидкість вітру лежить в межах 3-5,5м/с Запровадження винаходу забезпечить економію органічного палива, а також сприяє збереженню навколишнього середовища (О ю 59671 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюWindmill
Автори англійськоюGospodarchiuk Borys Tykhonovych
Назва патенту російськоюВетродвигатель
Автори російськоюГосподарчук Борис Тихонович
МПК / Мітки
МПК: F03D 3/00
Мітки: вітродвигун
