Пристрій для масажу

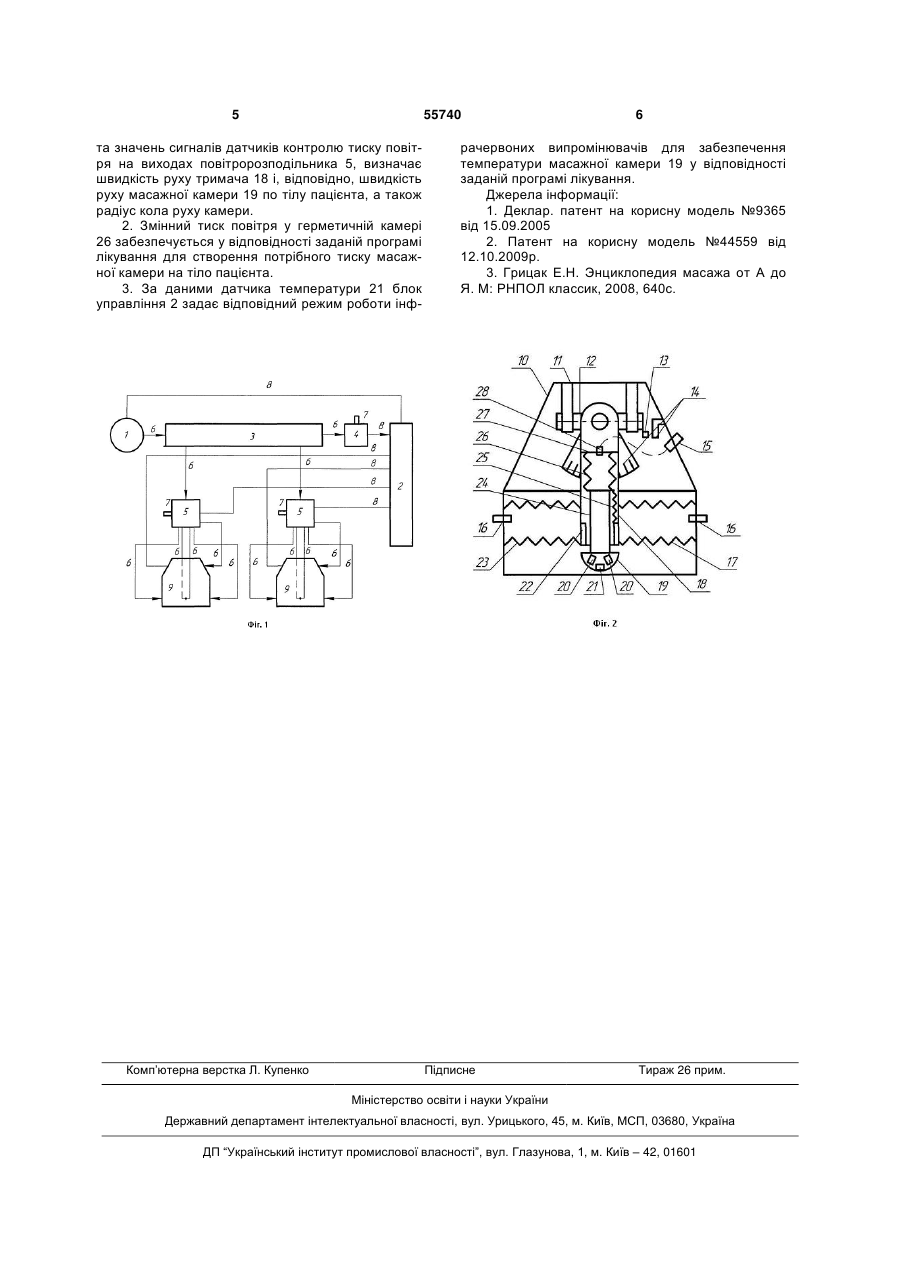

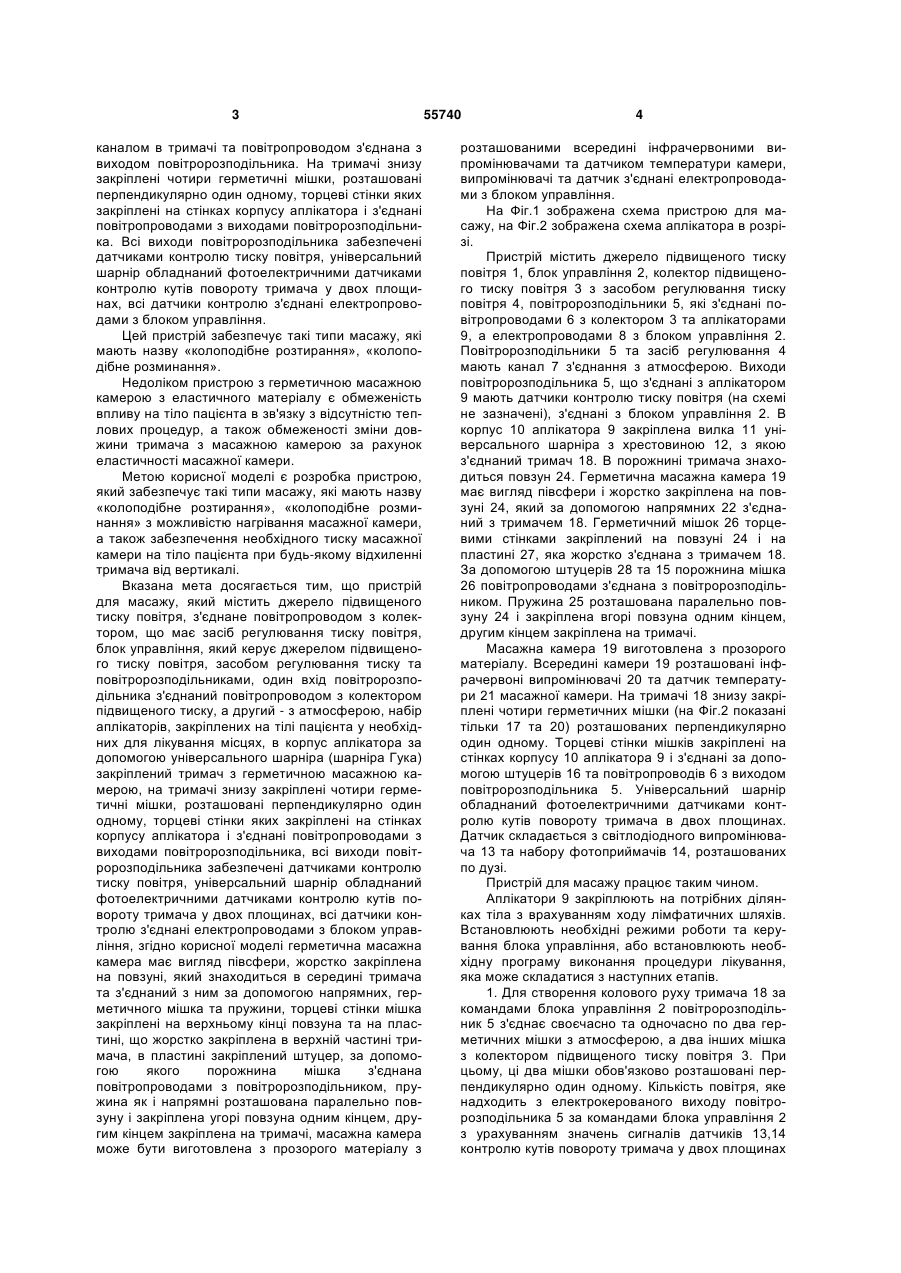

Пристрій для масажу, що містить джерело підвищеного тиску повітря, з'єднане повітропроводом з колектором, що має засіб регулювання тиску повітря, блок управління, який керує джерелом підвищеного тиску повітря, засобом регулювання тиску та повітророзподільниками, один вхід повітророзподільника з'єднаний повітропроводом з колектором підвищеного тиску, а другий - з атмосферою, набір аплікаторів, закріплених на тілі пацієнта у необхідних для лікування місцях, в корпусі аплікатора за допомогою універсального шарніра (шарніра Гука) закріплений тримач з герметичною масажною камерою, на тримачі знизу закріплені чотири герметичні мішки, розташовані перпендикулярно один одному, торцеві стінки яких U 2 (19) 1 3 каналом в тримачі та повітропроводом з'єднана з виходом повітророзподільника. На тримачі знизу закріплені чотири герметичні мішки, розташовані перпендикулярно один одному, торцеві стінки яких закріплені на стінках корпусу аплікатора і з'єднані повітропроводами з виходами повітророзподільника. Всі виходи повітророзподільника забезпечені датчиками контролю тиску повітря, універсальний шарнір обладнаний фотоелектричними датчиками контролю кутів повороту тримача у двох площинах, всі датчики контролю з'єднані електропроводами з блоком управління. Цей пристрій забезпечує такі типи масажу, які мають назву «колоподібне розтирання», «колоподібне розминання». Недоліком пристрою з герметичною масажною камерою з еластичного матеріалу є обмеженість впливу на тіло пацієнта в зв'язку з відсутністю теплових процедур, а також обмеженості зміни довжини тримача з масажною камерою за рахунок еластичності масажної камери. Метою корисної моделі є розробка пристрою, який забезпечує такі типи масажу, які мають назву «колоподібне розтирання», «колоподібне розминання» з можливістю нагрівання масажної камери, а також забезпечення необхідного тиску масажної камери на тіло пацієнта при будь-якому відхиленні тримача від вертикалі. Вказана мета досягається тим, що пристрій для масажу, який містить джерело підвищеного тиску повітря, з'єднане повітропроводом з колектором, що має засіб регулювання тиску повітря, блок управління, який керує джерелом підвищеного тиску повітря, засобом регулювання тиску та повітророзподільниками, один вхід повітророзподільника з'єднаний повітропроводом з колектором підвищеного тиску, а другий - з атмосферою, набір аплікаторів, закріплених на тілі пацієнта у необхідних для лікування місцях, в корпус аплікатора за допомогою універсального шарніра (шарніра Гука) закріплений тримач з герметичною масажною камерою, на тримачі знизу закріплені чотири герметичні мішки, розташовані перпендикулярно один одному, торцеві стінки яких закріплені на стінках корпусу аплікатора і з'єднані повітропроводами з виходами повітророзподільника, всі виходи повітророзподільника забезпечені датчиками контролю тиску повітря, універсальний шарнір обладнаний фотоелектричними датчиками контролю кутів повороту тримача у двох площинах, всі датчики контролю з'єднані електропроводами з блоком управління, згідно корисної моделі герметична масажна камера має вигляд півсфери, жорстко закріплена на повзуні, який знаходиться в середині тримача та з'єднаний з ним за допомогою напрямних, герметичного мішка та пружини, торцеві стінки мішка закріплені на верхньому кінці повзуна та на пластині, що жорстко закріплена в верхній частині тримача, в пластині закріплений штуцер, за допомогою якого порожнина мішка з'єднана повітропроводами з повітророзподільником, пружина як і напрямні розташована паралельно повзуну і закріплена угорі повзуна одним кінцем, другим кінцем закріплена на тримачі, масажна камера може бути виготовлена з прозорого матеріалу з 55740 4 розташованими всередині інфрачервоними випромінювачами та датчиком температури камери, випромінювачі та датчик з'єднані електропроводами з блоком управління. На Фіг.1 зображена схема пристрою для масажу, на Фіг.2 зображена схема аплікатора в розрізі. Пристрій містить джерело підвищеного тиску повітря 1, блок управління 2, колектор підвищеного тиску повітря 3 з засобом регулювання тиску повітря 4, повітророзподільники 5, які з'єднані повітропроводами 6 з колектором 3 та аплікаторами 9, а електропроводами 8 з блоком управління 2. Повітророзподільники 5 та засіб регулювання 4 мають канал 7 з'єднання з атмосферою. Виходи повітророзподільника 5, що з'єднані з аплікатором 9 мають датчики контролю тиску повітря (на схемі не зазначені), з'єднані з блоком управління 2. В корпус 10 аплікатора 9 закріплена вилка 11 універсального шарніра з хрестовиною 12, з якою з'єднаний тримач 18. В порожнині тримача знаходиться повзун 24. Герметична масажна камера 19 має вигляд півсфери і жорстко закріплена на повзуні 24, який за допомогою напрямних 22 з'єднаний з тримачем 18. Герметичний мішок 26 торцевими стінками закріплений на повзуні 24 і на пластині 27, яка жорстко з'єднана з тримачем 18. За допомогою штуцерів 28 та 15 порожнина мішка 26 повітропроводами з'єднана з повітророзподільником. Пружина 25 розташована паралельно повзуну 24 і закріплена вгорі повзуна одним кінцем, другим кінцем закріплена на тримачі. Масажна камера 19 виготовлена з прозорого матеріалу. Всередині камери 19 розташовані інфрачервоні випромінювачі 20 та датчик температури 21 масажної камери. На тримачі 18 знизу закріплені чотири герметичних мішки (на Фіг.2 показані тільки 17 та 20) розташованих перпендикулярно один одному. Торцеві стінки мішків закріплені на стінках корпусу 10 аплікатора 9 і з'єднані за допомогою штуцерів 16 та повітропроводів 6 з виходом повітророзподільника 5. Універсальний шарнір обладнаний фотоелектричними датчиками контролю кутів повороту тримача в двох площинах. Датчик складається з світлодіодного випромінювача 13 та набору фотоприймачів 14, розташованих по дузі. Пристрій для масажу працює таким чином. Аплікатори 9 закріплюють на потрібних ділянках тіла з врахуванням ходу лімфатичних шляхів. Встановлюють необхідні режими роботи та керування блока управління, або встановлюють необхідну програму виконання процедури лікування, яка може складатися з наступних етапів. 1. Для створення колового руху тримача 18 за командами блока управління 2 повітророзподільник 5 з'єднає своєчасно та одночасно по два герметичних мішки з атмосферою, а два інших мішка з колектором підвищеного тиску повітря 3. При цьому, ці два мішки обов'язково розташовані перпендикулярно один одному. Кількість повітря, яке надходить з електрокерованого виходу повітророзподільника 5 за командами блока управління 2 з урахуванням значень сигналів датчиків 13,14 контролю кутів повороту тримача у двох площинах 5 55740 та значень сигналів датчиків контролю тиску повітря на виходах повітророзподільника 5, визначає швидкість руху тримача 18 і, відповідно, швидкість руху масажної камери 19 по тілу пацієнта, а також радіус кола руху камери. 2. Змінний тиск повітря у герметичній камері 26 забезпечується у відповідності заданій програмі лікування для створення потрібного тиску масажної камери на тіло пацієнта. 3. За даними датчика температури 21 блок управління 2 задає відповідний режим роботи інф Комп’ютерна верстка Л. Купенко 6 рачервоних випромінювачів для забезпечення температури масажної камери 19 у відповідності заданій програмі лікування. Джерела інформації: 1. Деклар. патент на корисну модель №9365 від 15.09.2005 2. Патент на корисну модель №44559 від 12.10.2009р. 3. Грицак Е.Н. Энциклопедия масажа от А до Я. М: РНПОЛ классик, 2008, 640с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
