Багатоканальний імпульсний модулятор

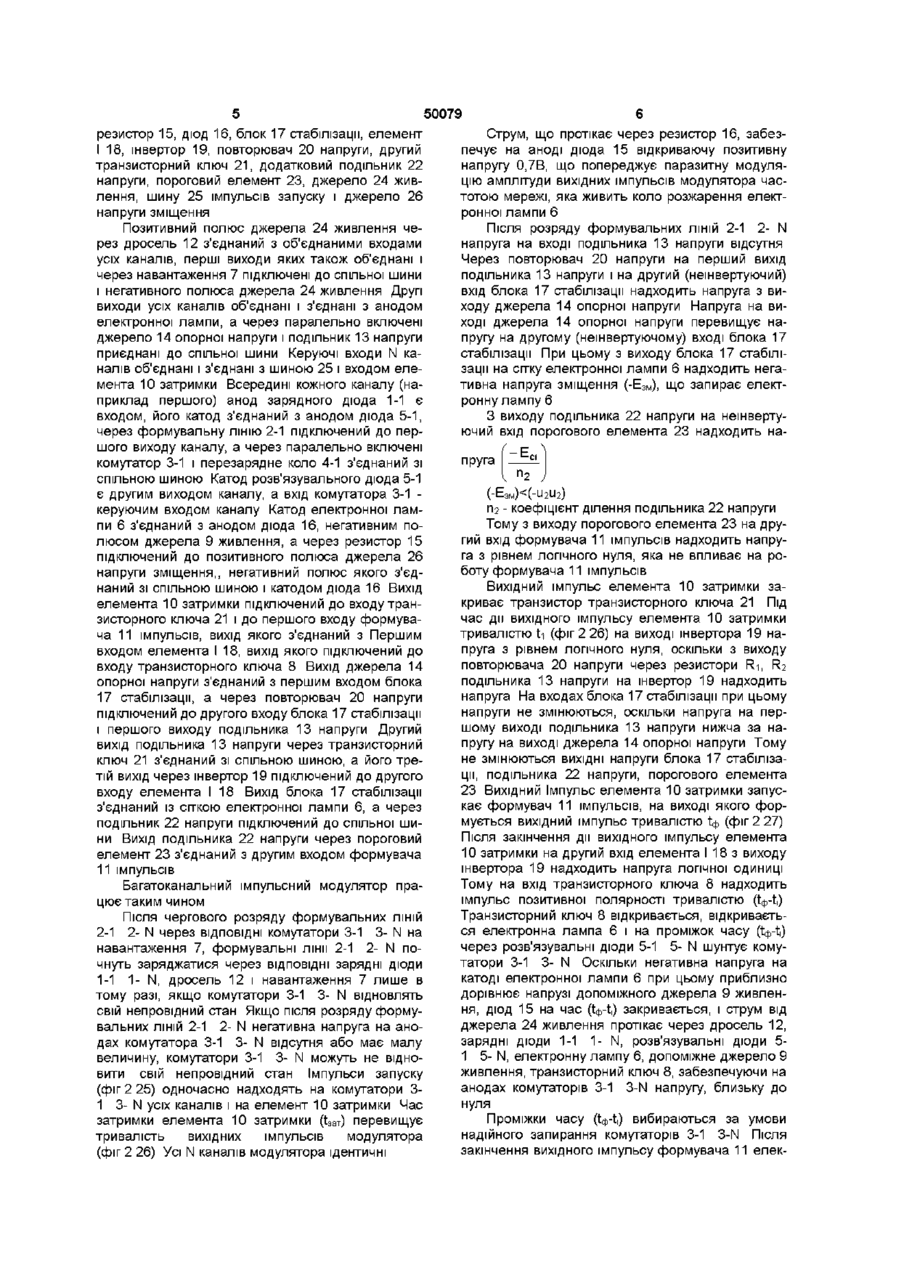

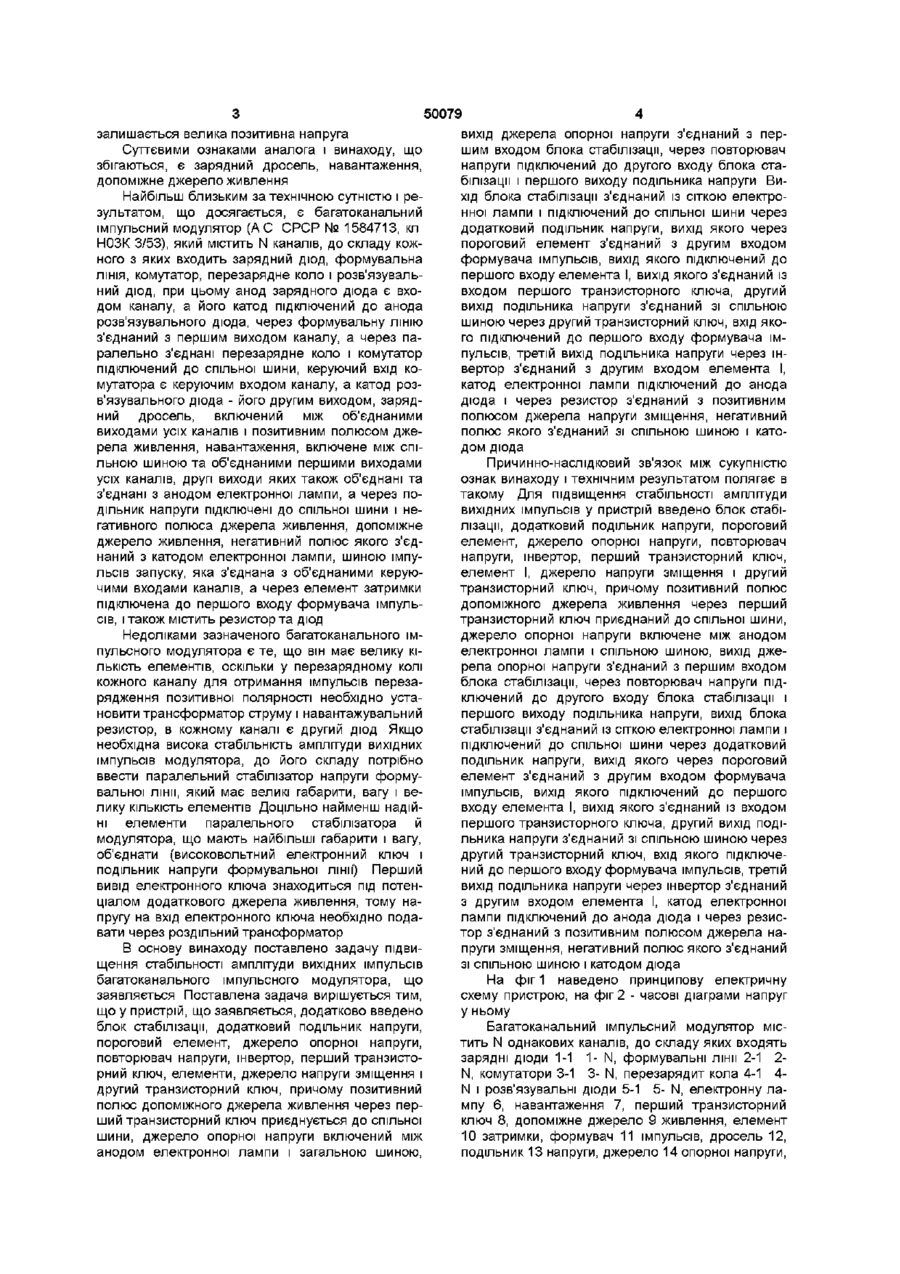

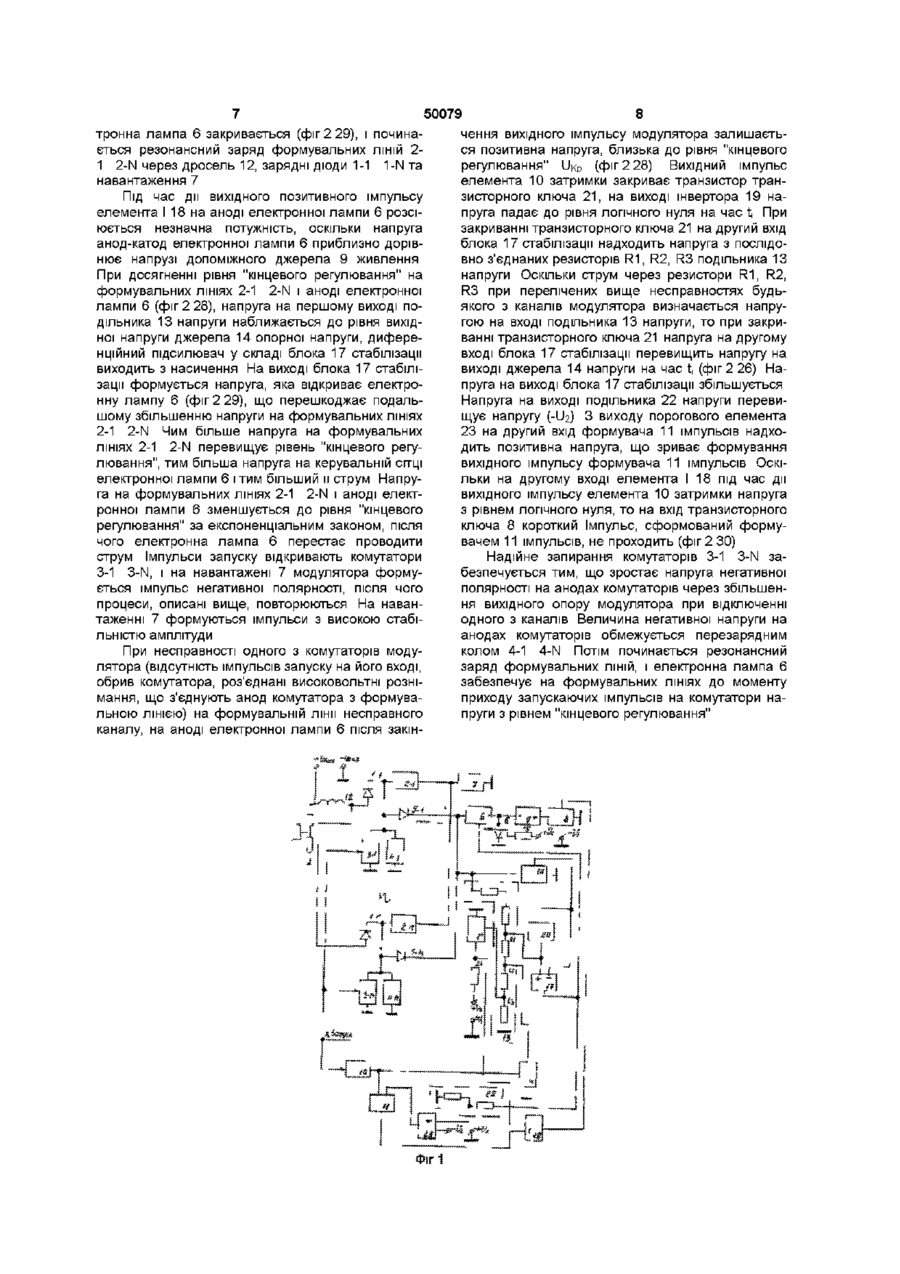

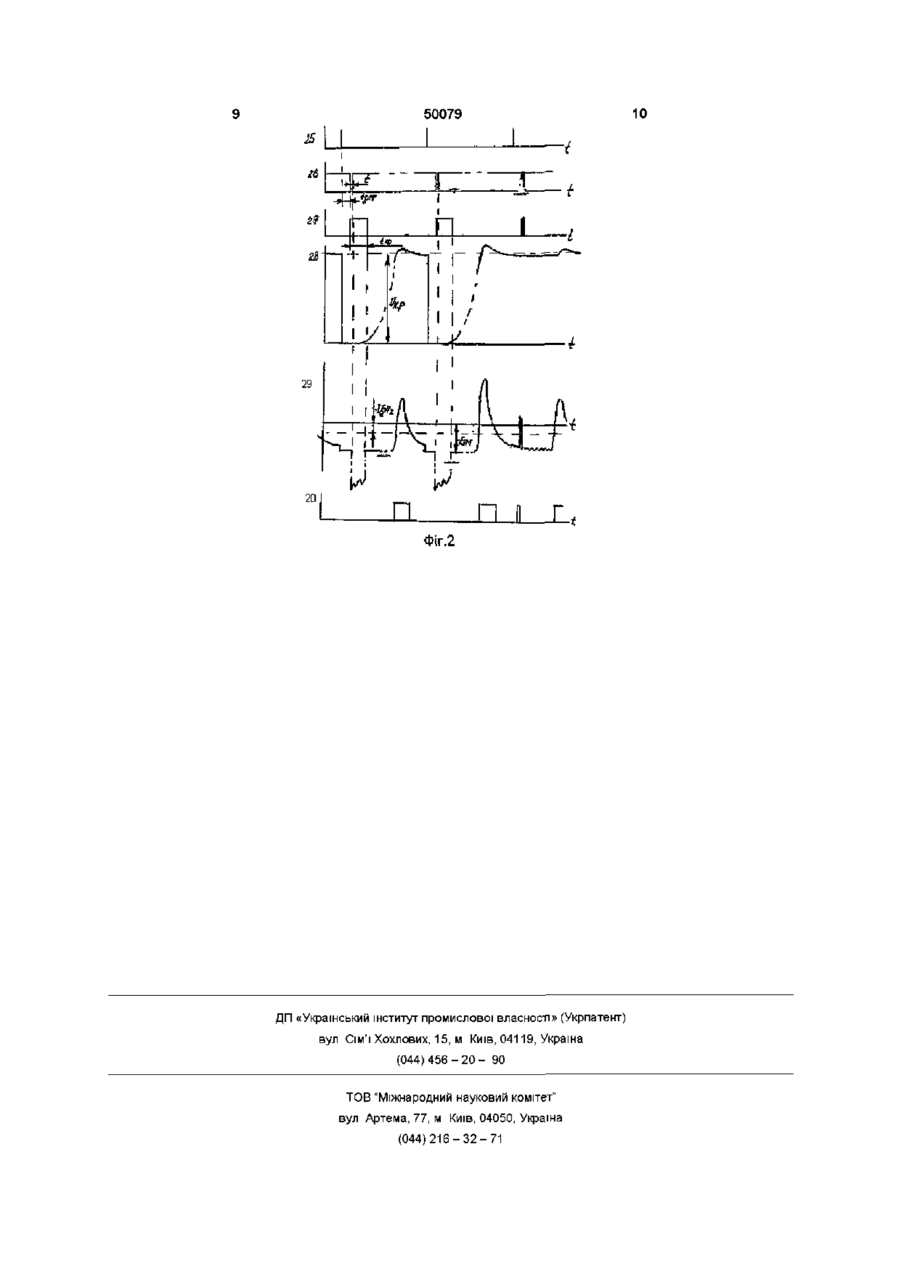

Багатоканальний імпульсний модулятор, що містить N однакових каналів, до кожного з яких входять зарядний діод, формувальна ЛІНІЯ, комутатор, перезарядне коло і розв'язувальний діод, при цьому анод зарядного діода є входом каналу, а його катод підключений до анода розв'язувального діода, через формувальну ЛІНІЮ з'єднаний з першим виходом каналу, а через паралельно з'єднані перезарядне коло і комутатор підключений до спільної шини, керуючий вхід комутатора є керуючим входом каналу, а катод розв'язувального діода - його другим виходом, зарядний дросель, який включений між об'єднаними входами усіх каналів і позитивним полюсом джерела живлення, навантаження, включене між спільною шиною і об'єднаними першими виходами усіх каналів, другі виходи яких також об'єднані і з'єднані з анодом електронної лампи, а через подільник напруги підключені до спільної шини і негативного полюса джерела живлення, допоміжне джерело живлення, негативний полюс якого з'єднаний з катодом електронної лампи, шину імпульсів запуску, яка з'єднана з об'єднаними керуючими входами каналів, а через елемент затримки підключена до першого входу формувача імпульсів, резистор та діод, який відрізняється тим, що в нього введено блок стабілізації, додатковий подільник напруги, пороговий елемент, джерело опорної напруги, повторювач напруги, інвертор, перший транзисторний ключ, елемент І, джерело напруги зміщення і другий транзисторний ключ, причому позитивний полюс допоміжного джерела напруги через перший транзисторний ключ приєднаний до спільної шини, джерело опорної напруги включене між анодом електронної лампи і спільною шиною, вихід джерела опорної напруги з'єднаний з першим входом блока стабілізації, через повторювач напруги підключений до другого входу блока стабілізації і першого виходу подільника напруги, вихід блока стабілізації з'єднаний з сіткою електронної лампи і підключений до спільної шини через додатковий подільник напруги, вихід якого через пороговий елемент з'єднаний з другим входом формувача імпульсів, вихід якого підключений до першого входу елемента І, вихід якого з'єднаний із входом першого транзисторного ключа, другий вихід подільника напруги з'єднаний зі спільною шиною через другий транзисторний ключ, вхід якого підключений до першого входу формувача імпульсів, третій вихід подільника напруги через інвертор з'єднаний з другим входом елемента І, катод електронної лампи підключений до анода діода і через резистор з'єднаний з позитивним полюсом джерела напруги зміщення, негативний полюс якого з'єднаний зі спільною шиною і катодом діода Винахід належить до імпульсної техніки і може бути використаний у передавальних пристроях РЛС Відомий багатоканальний імпульсний модулятор (А С СРСР № 514421, кл НОЗК 3/53), що містить паралельно з'єднані канали, кожний з яких містить зарядний дросель, зарядний вентиль, штучну ЛІНІЮ, комутуючий елемент, перезарядне коло, диференціююче коло, додатковий комутуючий елемент, пристрій керування Багатоканальний імпульсний модулятор містить також наванта ження, спільне диференціююче коло, спільне допоміжне джерело живлення Зазначений багатоканальний модулятор має великі вагогабаритні показники, оскільки в кожному його каналі міститься додатковий комутуючий елемент При несправності основного комутуючого елемента, в будь-якому з каналів, додатковий комутуючий елемент цього каналу перевантажується, на ньому розсіюється велика потужність, оскільки після закінчення вихідного імпульсу модулятора на формувальній лінії цього каналу 1^ о о ю 50079 залишається велика позитивна напруга Суттєвими ознаками аналога і винаходу, що збігаються, є зарядний дросель, навантаження, допоміжне джерело живлення Найбільш близьким за технічною сутністю і результатом, що досягається, є багатоканальний імпульсний модулятор (АС СРСР № 1584713, кл НОЗК 3/53), який містить N каналів, до складу кожного з яких входить зарядний діод, формувальна ЛІНІЯ, комутатор, перезарядне коло і розв'язувальний діод, при цьому анод зарядного діода є входом каналу, а його катод підключений до анода розв'язувального діода, через формувальну ЛІНІЮ з'єднаний з першим виходом каналу, а через паралельно з'єднані перезарядне коло і комутатор підключений до спільної шини, керуючий вхід комутатора є керуючим входом каналу, а катод розв'язувального діода - його другим виходом, зарядний дросель, включений між об'єднаними виходами усіх каналів і позитивним полюсом джерела живлення, навантаження, включене між спільною шиною та об'єднаними першими виходами усіх каналів, другі виходи яких також об'єднані та з'єднані з анодом електронної лампи, а через подільник напруги підключені до спільної шини і негативного полюса джерела живлення, допоміжне джерело живлення, негативний полюс якого з'єднаний з катодом електронної лампи, шиною імпульсів запуску, яка з'єднана з об'єднаними керуючими входами каналів, а через елемент затримки підключена до першого входу формувача імпульсів, і також містить резистор та діод Недоліками зазначеного багатоканального імпульсного модулятора є те, що він має велику КІЛЬКІСТЬ елементів, оскільки у перезарядному колі кожного каналу для отримання імпульсів перезарядження позитивної полярності необхідно установити трансформатор струму і навантажувальний резистор, в кожному каналі є другий діод Якщо необхідна висока стабільність амплітуди вихідних імпульсів модулятора, до його складу потрібно ввести паралельний стабілізатор напруги формувальної лінії, який має великі габарити, вагу і велику КІЛЬКІСТЬ елементів Доцільно найменш надійні елементи паралельного стабілізатора й модулятора, що мають найбільші габарити і вагу, об'єднати (високовольтний електронний ключ і подільник напруги формувальної лінії") Перший вивід електронного ключа знаходиться під потенціалом додаткового джерела живлення, тому напругу на вхід електронного ключа необхідно подавати через роздільний трансформатор В основу винаходу поставлено задачу підвищення стабільності амплітуди вихідних імпульсів багатоканального імпульсного модулятора, що заявляється Поставлена задача вирішується тим, що у пристрій, що заявляється, додатково введено блок стабілізації, додатковий подільник напруги, пороговий елемент, джерело опорної напруги, повторювач напруги, інвертор, перший транзисторний ключ, елементи, джерело напруги зміщення і другий транзисторний ключ, причому позитивний полюс допоміжного джерела живлення через перший транзисторний ключ приєднується до спільної шини, джерело опорної напруги включений між анодом електронної лампи і загальною шиною, вихід джерела опорної напруги з єднаний з першим входом блока стабілізації, через повторювач напруги підключений до другого входу блока стабілізації і першого виходу подільника напруги Вихід блока стабілізації з'єднаний із сіткою електронної лампи і підключений до спільної шини через додатковий подільник напруги, вихід якого через пороговий елемент з'єднаний з другим входом формувача імпульсів, вихід якого підключений до першого входу елемента І, вихід якого з'єднаний із входом першого транзисторного ключа, другий вихід подільника напруги з'єднаний зі спільною шиною через другий транзисторний ключ, вхід якого підключений до першого входу формувача імпульсів, третій вихід подільника напруги через інвертор з'єднаний з другим входом елемента І, катод електронної лампи підключений до анода діода і через резистор з'єднаний з позитивним полюсом джерела напруги зміщення, негативний полюс якого з'єднаний зі спільною шиною і катодом діода Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому Для підвищення стабільності амплітуди вихідних імпульсів у пристрій введено блок стабілізації, додатковий подільник напруги, пороговий елемент, джерело опорної напруги, повторювач напруги, інвертор, перший транзисторний ключ, елемент І, джерело напруги зміщення і другий транзисторний ключ, причому позитивний полюс допоміжного джерела живлення через перший транзисторний ключ приєднаний до спільної шини, джерело опорної напруги включене між анодом електронної лампи і спільною шиною, вихід джерела опорної напруги з'єднаний з першим входом блока стабілізації, через повторювач напруги підключений до другого входу блока стабілізації і першого виходу подільника напруги, вихід блока стабілізації з'єднаний із сіткою електронної лампи і підключений до спільної шини через додатковий подільник напруги, вихід якого через пороговий елемент з'єднаний з другим входом формувача імпульсів, вихід якого підключений до першого входу елемента І, вихід якого з'єднаний із входом першого транзисторного ключа, другий вихід подільника напруги з'єднаний зі спільною шиною через другий транзисторний ключ, вхід якого підключений до першого входу формувача імпульсів, третій вихід подільника напруги через інвертор з'єднаний з другим входом елемента І, катод електронної лампи підключений до анода діода і через резистор з'єднаний з позитивним полюсом джерела напруги зміщення, негативний полюс якого з'єднаний зі спільною шиною і катодом діода На фіг 1 наведено принципову електричну схему пристрою, на фіг 2 - часові діаграми напруг у ньому Багатоканальний імпульсний модулятор містить N однакових каналів, до складу яких входять зарядні діоди 1-1 1- N, формувальні лінії 2-1 2N, комутатори 3-1 З- N, перезарядит кола 4-1 4N і розв'язувальні діоди 5-1 5- N, електронну лампу 6, навантаження 7, перший транзисторний ключ 8, допоміжне джерело 9 живлення, елемент 10 затримки, формувач 11 імпульсів, дросель 12, подільник 13 напруги, джерело 14 опорної напруги, 50079 резистор 15, діод 16, блок 17 стабілізації, елемент I 18, інвертор 19, повторювач 20 напруги, другий транзисторний ключ 2 1 , додатковий подільник 22 напруги, пороговий елемент 23, джерело 24 живлення, шину 25 імпульсів запуску і джерело 26 напруги зміщення Позитивний полюс джерела 24 живлення через дросель 12 з'єднаний з об'єднаними входами усіх каналів, перші виходи яких також об'єднані і через навантаження 7 підключені до спільної шини і негативного полюса джерела 24 живлення Другі виходи усіх каналів об'єднані і з'єднані з анодом електронної лампи, а через паралельно включені джерело 14 опорної напруги і подільник 13 напруги приєднані до спільної шини Керуючі входи N каналів об'єднані і з'єднані з шиною 25 і входом елемента 10 затримки Всередині кожного каналу (наприклад першого) анод зарядного діода 1-1 є входом, його катод з'єднаний з анодом діода 5-1, через формувальну ЛІНІЮ 2-1 підключений до першого виходу каналу, а через паралельно включені комутатор 3-1 і перезарядне коло 4-1 з'єднаний зі спільною шиною Катод розв'язувального діода 5-1 є другим виходом каналу, а вхід комутатора 3-1 керуючим входом каналу Катод електронної лампи 6 з'єднаний з анодом діода 16, негативним полюсом джерела 9 живлення, а через резистор 15 підключений до позитивного полюса джерела 26 напруги зміщення,, негативний полюс якого з'єднаний зі спільною шиною і катодом діода 16 Вихід елемента 10 затримки підключений до входу транзисторного ключа 21 і до першого входу формувача 11 імпульсів, вихід якого з'єднаний з Першим входом елемента І 18, вихід якого підключений до входу транзисторного ключа 8 Вихід джерела 14 опорної напруги з'єднаний з першим входом блока 17 стабілізації, а через повторювач 20 напруги підключений до другого входу блока 17 стабілізації і першого виходу подільника 13 напруги Другий вихід подільника 13 напруги через транзисторний ключ 21 з'єднаний зі спільною шиною, а його третій вихід через інвертор 19 підключений до другого входу елемента І 18 Вихід блока 17 стабілізації з'єднаний із сіткою електронної лампи 6, а через подільник 22 напруги підключений до спільної шини Вихід подільника 22 напруги через пороговий елемент 23 з'єднаний з другим входом формувача I I імпульсів Багатоканальний імпульсний модулятор працює таким чином Після чергового розряду формувальних ЛІНІЙ 2-1 2- N через ВІДПОВІДНІ комутатори 3-1 З- N на навантаження 7, формувальні лінії 2-1 2- N почнуть заряджатися через ВІДПОВІДНІ зарядні діоди 1-1 1- N, дросель 12 і навантаження 7 лише в тому разі, якщо комутатори 3-1 З- N відновлять свій непровідний стан Якщо після розряду формувальних ЛІНІЙ 2-1 2- N негативна напруга на анодах комутатора 3-1 З- N відсутня або має малу величину, комутатори 3-1 З- N можуть не відновити свій непровідний стан Імпульси запуску (фіг 2 25) одночасно надходять на комутатори 31 З- N усіх каналів і на елемент 10 затримки Час затримки елемента 10 затримки (t 3aT ) перевищує тривалість вихідних імпульсів модулятора (фіг 2 26) Усі N каналів модулятора ідентичні Струм, що протікає через резистор 16, забезпечує на аноді діода 15 відкриваючу позитивну напругу 0,7В, що попереджує паразитну модуляцію амплітуди вихідних імпульсів модулятора частотою мережі, яка живить коло розжарення електронної лампи 6 Після розряду формувальних ЛІНІЙ 2-1 2- N напруга на вході подільника 13 напруги відсутня Через повторювач 20 напруги на перший вихід подільника 13 напруги і на другий (нешвертуючий) вхід блока 17 стабілізації надходить напруга з виходу джерела 14 опорної напруги Напруга на виході джерела 14 опорної напруги перевищує напругу на другому (нешвертуючому) вході блока 17 стабілізації При цьому з виходу блока 17 стабілізації на сітку електронної лампи 6 надходить негативна напруга зміщення (-Е зн ), що запирає електронну лампу 6 З виходу подільника 22 напруги на нешвертуючий вхід порогового елемента 23 надходить напруга п2 (-E 3 M)
