Захисний піддон двигуна легкового автомобіля
Формула / Реферат
1. Захисний піддон двигуна автомобіля, який містить силовий підвісний вузол, з’єднаний з панеллю, оснащеною елементами закріплення, який відрізняється тим, що силовий підвісний вузол виконаний у вигляді сприймаючого навантаження амортизуючого елемента, що являє собою пружну пластину, протилежні кінці якої симетрично зміщені відносно її повздовжньої геометричної осі, що утворює
-подібну форму.
2. Захисний піддон за п.1, який відрізняється тим, що центральна прямолінійна частина пружної пластини має довжину, яка відповідає ширині панелі.
Текст

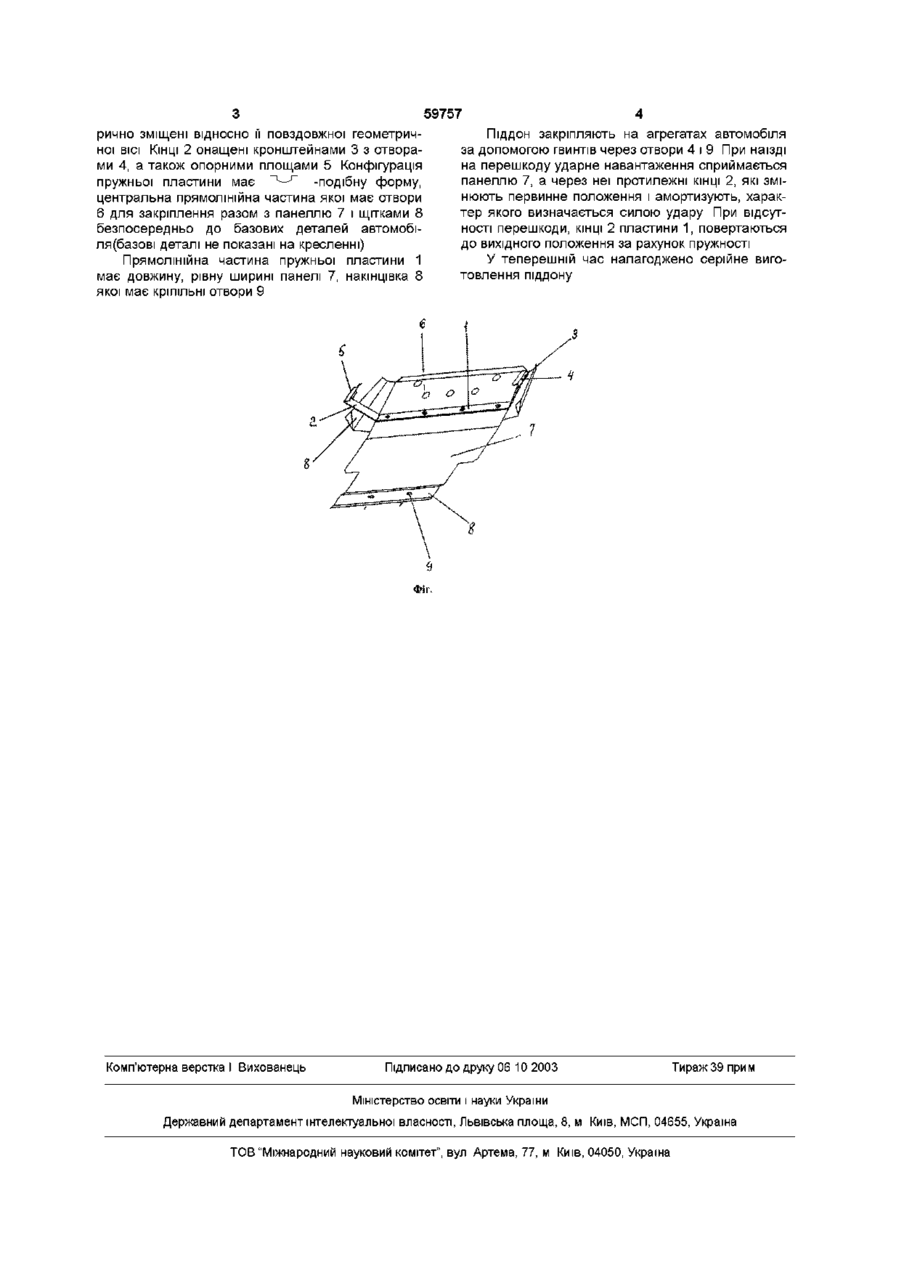

1 Захисний піддон двигуна автомобіля; який містить силовий ПІДВІСНИЙ вузол, з'єднаний з панеллю, оснащеною елементами закріплення який відрізняється тим, що силовий ПІДВІСНИЙ вузол Піддон обладнаний кронштейном, який встановлений на передній балці і зв'язаний з передньою частиною піддона,а також додатковим елементом кріплення Крім цього, у задній частині піддона виконані отвори для додаткової фіксації 1 ю о> ю 59757 рично зміщені відносно м повздовжної геометричної ВІСІ КІНЦІ 2 онащені кронштейнами 3 з отворами 4, а також опорними площами 5 Конфігурація пружньої пластини має ~ L -~ г -подібну форму, центральна прямолінійна частина якої має отвори 6 для закріплення разом з панеллю 7 і щітками 8 безпосередньо до базових деталей автомобіля(базові деталі не показані на кресленні) Прямолінійна частина пружньої пластини 1 має довжину, рівну ширині панелі 7, накінцівка 8 якої має кріпільні отвори 9 Комп'ютерна верстка І Вихованець Піддон закріпляють на агрегатах автомобіля за допомогою гвинтів через отвори 4 і 9 При наїзді на перешкоду ударне навантаження сприймається панеллю 7, а через неї протилежні КІНЦІ 2, які змінюють первинне положення і амортизують, характер якого визначається силою удару При відсутності перешкоди, КІНЦІ 2 пластини 1, повертаються до вихідного положення за рахунок пружності У теперешній час налагоджено серійне виготовлення піддону Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюProtective tray of car engine
Назва патенту російськоюЗащитный поддон двигателя легкового автомобиля
МПК / Мітки
МПК: B62D 25/20
Мітки: захисний, двигуна, автомобіля, легкового, піддон
