Електрогідравлічна форсунка
Номер патенту: 59815
Опубліковано: 25.05.2011
Автори: Врублевський Олександр Миколайович, Альохін Сергій Олексійович, Щербаков Григорій Олександрович, Грицюк Олександр Васильович
Формула / Реферат
1. Електрогідравлічна форсунка, що містить корпус, у якому розташовані розпилювач з голкою, поєднаною з мультиплікатором, який розташований у втулці, клапан керування, що опирається на сідло клапана, що знаходиться у втулці, електромагнітний клапан, яка відрізняється тим, що втулка запресована у корпус форсунки.
2. Пристрій за п. 1, який відрізняється тим, що осі мультиплікатора та клапана керування не співпадають, а перетинаються під заданим кутом у місці розташування сідла клапана керування.
Текст

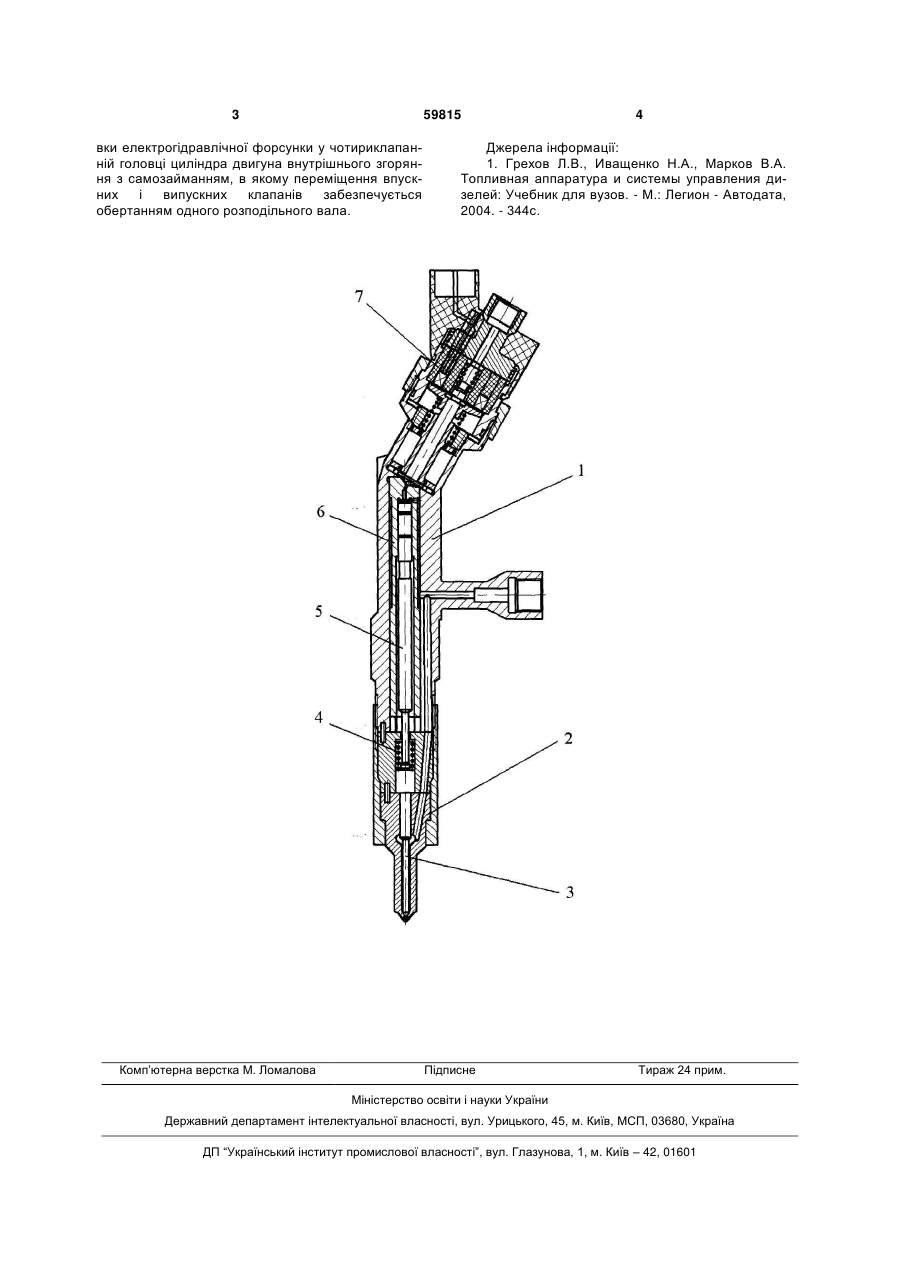

1. Електрогідравлічна форсунка, що містить корпус, у якому розташовані розпилювач з голкою, поєднаною з мультиплікатором, який розташований у втулці, клапан керування, що опирається на сідло клапана, що знаходиться у втулці, електромагнітний клапан, яка відрізняється тим, що втулка запресована у корпус форсунки. 2. Пристрій за п. 1, який відрізняється тим, що осі мультиплікатора та клапана керування не співпадають, а перетинаються під заданим кутом у місці розташування сідла клапана керування. (19) (21) u201100164 (22) 04.01.2011 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) АЛЬОХІН СЕРГІЙ ОЛЕКСІЙОВИЧ, ГРИЦЮК ОЛЕКСАНДР ВАСИЛЬОВИЧ, ЩЕРБАКОВ ГРИГОРІЙ ОЛЕКСАНДРОВИЧ, ВРУБЛЕВСЬКИЙ ОЛЕКСАНДР МИКОЛАЙОВИЧ (73) КАЗЕННЕ ПІДПРИЄМСТВО "ХАРКІВСЬКЕ КОНСТРУКТОРСЬКЕ БЮРО З ДВИГУНОБУДУВАННЯ" 3 59815 вки електрогідравлічної форсунки у чотириклапанній головці циліндра двигуна внутрішнього згоряння з самозайманням, в якому переміщення впускних і випускних клапанів забезпечується обертанням одного розподільного вала. Комп’ютерна верстка М. Ломалова 4 Джерела інформації: 1. Грехов Л.В., Иващенко Н.А., Марков В.А. Топливная аппаратура и системы управления дизелей: Учебник для вузов. - М.: Легион - Автодата, 2004. - 344с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrohydraulic nozzle
Автори англійськоюAliokhin Serhii Oleksiiovych, Hrytsiuk Oleksandr Vasyliovych, Scherbakov Hryhorii Oleksandrovych, Vrublevskyi Oleksandr Mykolaiovych
Назва патенту російськоюЭлектрогидравлическая форсунка
Автори російськоюАлехин Сергей Алексеевич, Грицюк Александр Васильевич, Щербаков Григорий Александрович, Врублевский Александр Николаевич
МПК / Мітки
МПК: F02M 51/06
Мітки: електрогідравлічна, форсунка
