Пристрій для запису та зчитування інформації з магнітного носія

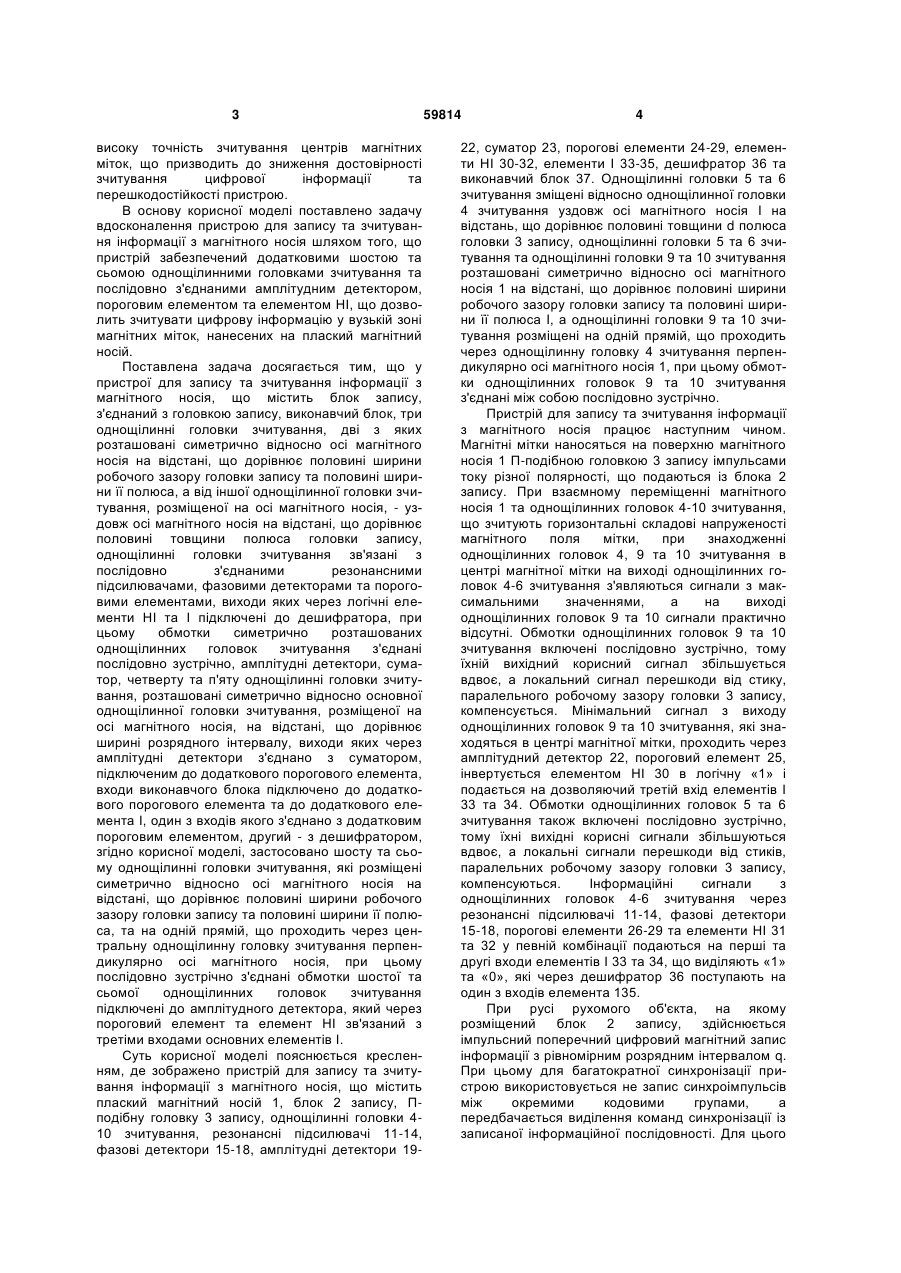

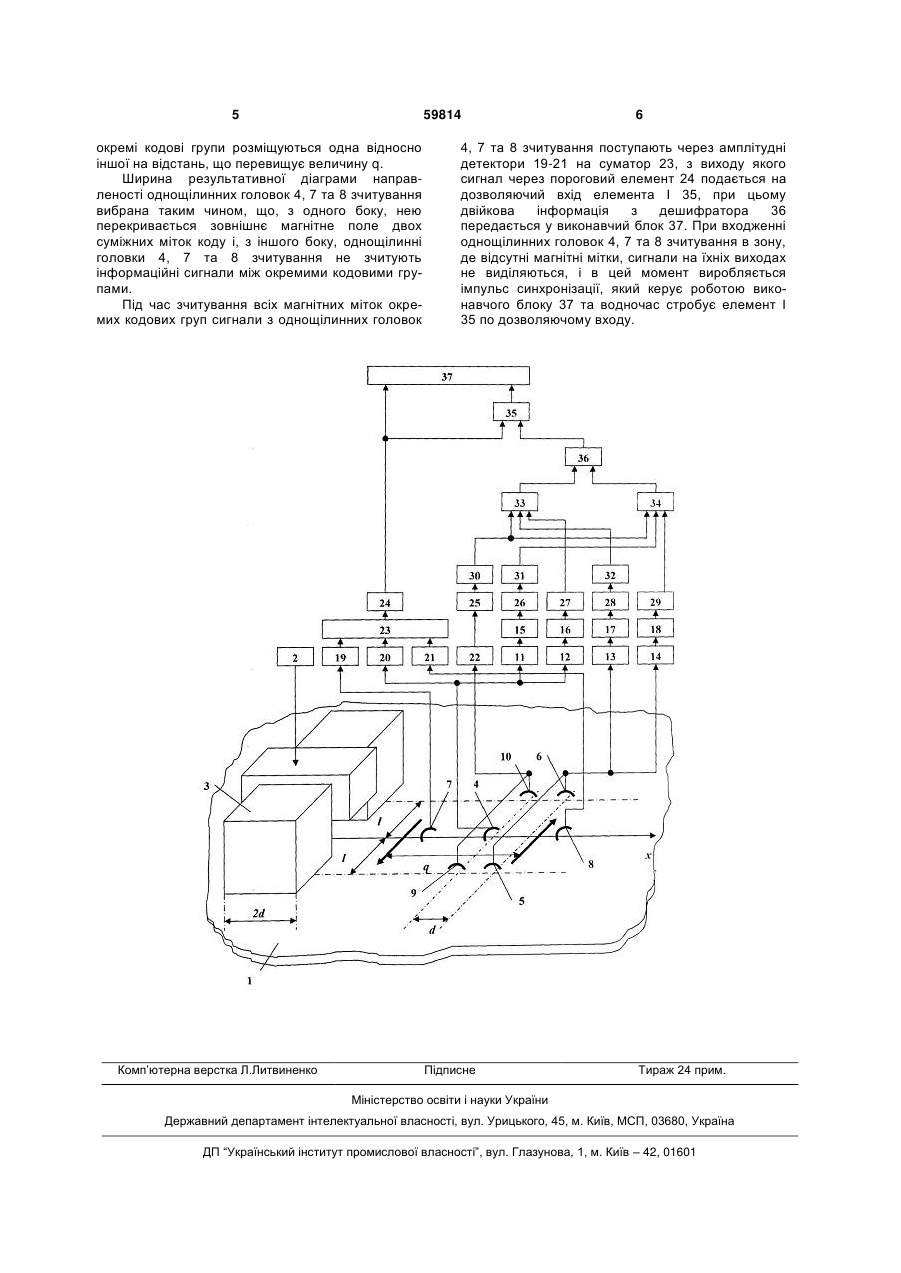

Пристрій для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, виконавчий блок, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - уздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи НІ та І підключені до дешифратора, при цьому обмотки симетрично розташованих однощілинних головок зчитування з'єднані послідовно-зустрічно, амплітудні детекто U 2 (19) 1 3 високу точність зчитування центрів магнітних міток, що призводить до зниження достовірності зчитування цифрової інформації та перешкодостійкості пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для запису та зчитування інформації з магнітного носія шляхом того, що пристрій забезпечений додатковими шостою та сьомою однощілинними головками зчитування та послідовно з'єднаними амплітудним детектором, пороговим елементом та елементом НІ, що дозволить зчитувати цифрову інформацію у вузькій зоні магнітних міток, нанесених на плаский магнітний носій. Поставлена задача досягається тим, що у пристрої для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, виконавчий блок, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - уздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи НІ та І підключені до дешифратора, при цьому обмотки симетрично розташованих однощілинних головок зчитування з'єднані послідовно зустрічно, амплітудні детектори, суматор, четверту та п'яту однощілинні головки зчитування, розташовані симетрично відносно основної однощілинної головки зчитування, розміщеної на осі магнітного носія, на відстані, що дорівнює ширині розрядного інтервалу, виходи яких через амплітудні детектори з'єднано з суматором, підключеним до додаткового порогового елемента, входи виконавчого блока підключено до додаткового порогового елемента та до додаткового елемента І, один з входів якого з'єднано з додатковим пороговим елементом, другий - з дешифратором, згідно корисної моделі, застосовано шосту та сьому однощілинні головки зчитування, які розміщені симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, та на одній прямій, що проходить через центральну однощілинну головку зчитування перпендикулярно осі магнітного носія, при цьому послідовно зустрічно з'єднані обмотки шостої та сьомої однощілинних головок зчитування підключені до амплітудного детектора, який через пороговий елемент та елемент НІ зв'язаний з третіми входами основних елементів І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій 1, блок 2 запису, Пподібну головку 3 запису, однощілинні головки 410 зчитування, резонансні підсилювачі 11-14, фазові детектори 15-18, амплітудні детектори 19 59814 4 22, суматор 23, порогові елементи 24-29, елементи НІ 30-32, елементи І 33-35, дешифратор 36 та виконавчий блок 37. Однощілинні головки 5 та 6 зчитування зміщені відносно однощілинної головки 4 зчитування уздовж осі магнітного носія I на відстань, що дорівнює половині товщини d полюса головки 3 запису, однощілинні головки 5 та 6 зчитування та однощілинні головки 9 та 10 зчитування розташовані симетрично відносно осі магнітного носія 1 на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса I, а однощілинні головки 9 та 10 зчитування розміщені на одній прямій, що проходить через однощілинну головку 4 зчитування перпендикулярно осі магнітного носія1, при цьому обмотки однощілинних головок 9 та 10 зчитування з'єднані між собою послідовно зустрічно. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 П-подібною головкою 3 запису імпульсами току різної полярності, що подаються із блока 2 запису. При взаємному переміщенні магнітного носія 1 та однощілинних головок 4-10 зчитування, що зчитують горизонтальні складові напруженості магнітного поля мітки, при знаходженні однощілинних головок 4, 9 та 10 зчитування в центрі магнітної мітки на виході однощілинних головок 4-6 зчитування з'являються сигнали з максимальними значеннями, а на виході однощілинних головок 9 та 10 сигнали практично відсутні. Обмотки однощілинних головок 9 та 10 зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується вдвоє, а локальний сигнал перешкоди від стику, паралельного робочому зазору головки 3 запису, компенсується. Мінімальний сигнал з виходу однощілинних головок 9 та 10 зчитування, які знаходяться в центрі магнітної мітки, проходить через амплітудний детектор 22, пороговий елемент 25, інвертується елементом НІ 30 в логічну «1» і подається на дозволяючий третій вхід елементів І 33 та 34. Обмотки однощілинних головок 5 та 6 зчитування також включені послідовно зустрічно, тому їхні вихідні корисні сигнали збільшуються вдвоє, а локальні сигнали перешкоди від стиків, паралельних робочому зазору головки 3 запису, компенсуються. Інформаційні сигнали з однощілинних головок 4-6 зчитування через резонансні підсилювачі 11-14, фазові детектори 15-18, порогові елементи 26-29 та елементи НІ 31 та 32 у певній комбінації подаються на перші та другі входи елементів І 33 та 34, що виділяють «1» та «0», які через дешифратор 36 поступають на один з входів елемента 135. При русі рухомого об'єкта, на якому розміщений блок 2 запису, здійснюється імпульсний поперечний цифровий магнітний запис інформації з рівномірним розрядним інтервалом q. При цьому для багатократної синхронізації пристрою використовується не запис синхроімпульсів між окремими кодовими групами, а передбачається виділення команд синхронізації із записаної інформаційної послідовності. Для цього 5 59814 окремі кодові групи розміщуються одна відносно іншої на відстань, що перевищує величину q. Ширина результативної діаграми направленості однощілинних головок 4, 7 та 8 зчитування вибрана таким чином, що, з одного боку, нею перекривається зовнішнє магнітне поле двох суміжних міток коду і, з іншого боку, однощілинні головки 4, 7 та 8 зчитування не зчитують інформаційні сигнали між окремими кодовими групами. Під час зчитування всіх магнітних міток окремих кодових груп сигнали з однощілинних головок Комп’ютерна верстка Л.Литвиненко 6 4, 7 та 8 зчитування поступають через амплітудні детектори 19-21 на суматор 23, з виходу якого сигнал через пороговий елемент 24 подається на дозволяючий вхід елемента І 35, при цьому двійкова інформація з дешифратора 36 передається у виконавчий блок 37. При входженні однощілинних головок 4, 7 та 8 зчитування в зону, де відсутні магнітні мітки, сигнали на їхніх виходах не виділяються, і в цей момент виробляється імпульс синхронізації, який керує роботою виконавчого блоку 37 та водночас стробує елемент І 35 по дозволяючому входу. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
