Кабель високої напруги електричних систем запалювання двигунів внутрішнього згоряння з індикатором наявності іскри в запалювальній свічці

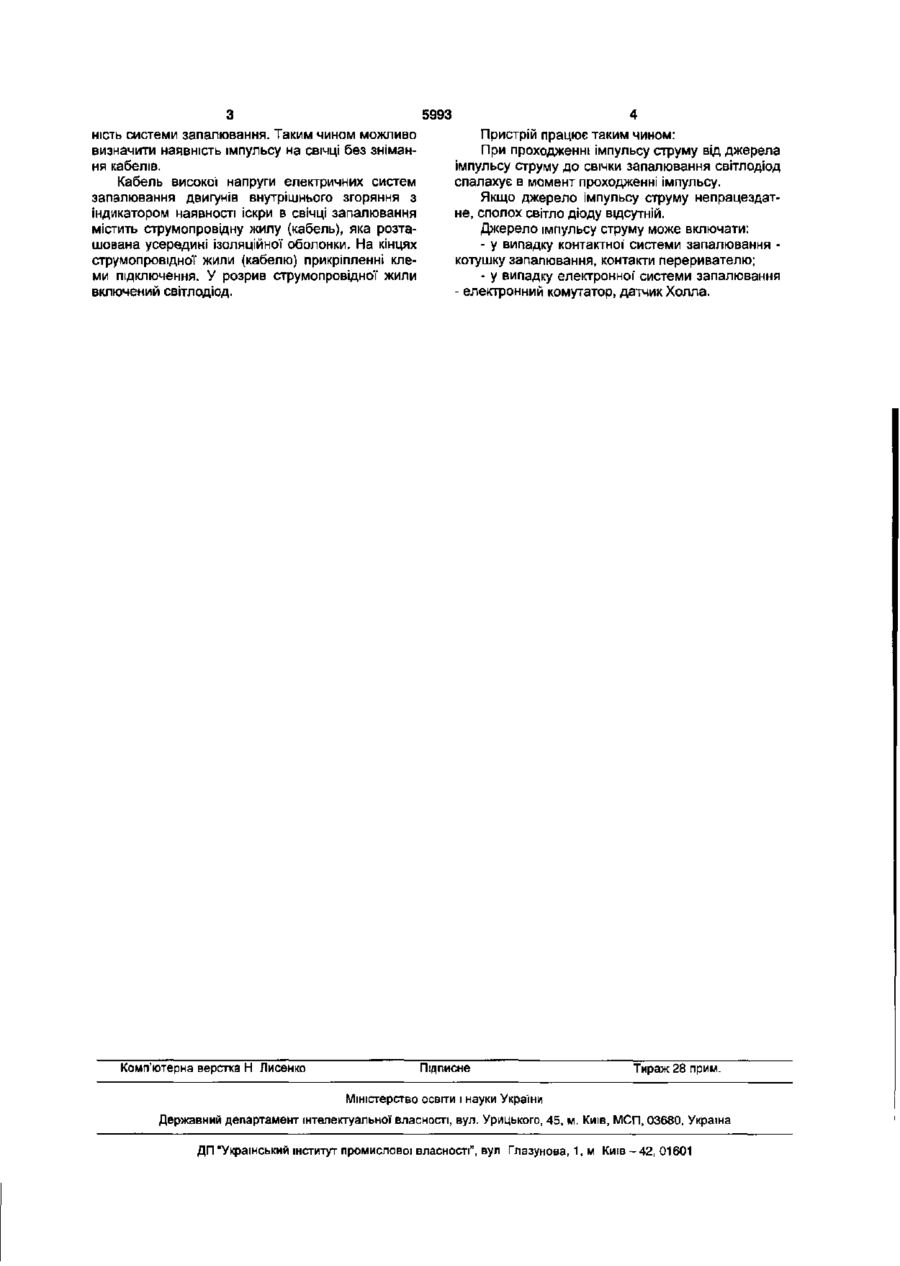

Кабель високої напруги електричних систем запалювання двигунів внутрішнього згоряння, що містить струмопровідну жилу, розташовану усередині ізоляційної' оболонки, на кінцях має клеми підключення, прикріплені до струмопровідної жили, який відрізняється тим, що в розрив струмопровідноґ жили включений індикатор наявності іскри Корисна модель (пристрій) належить до галузі автомобілебудування і може бути використана в системах запалювання двигунів внутрішнього згоряння. Відомі пристрої - кабелі високої напруги електричних систем запалювання двигунів внутрішнього згоряння, які застосовуються для передавання імпульсів високої напруги від джерел імпульсів до свічок запалювання двигунів внутрішнього згоряння. Вони використовуються в автомобілях та складаються з струмопровідної жили, розташованої усередині Ізоляційної оболонки, та на кінцях мають клеми підключення. Відомий пристрій - кабель високої напруги електричних систем запалювання двигунів внутрішнього згоряння містить струмопровідну жилу (кабель), розташовану усередині ізоляційної оболонки, та на кінцях мають клеми підключення, прикріплені до струмопровідної жили (кабелю), [див. публ. ФІПВ РФ №96112159 від 1998.08.10]. Такі кабелі передають імпульси високої напруги до свічок запалювання двигунів внутрішнього згоряння, але не забезпечують функції контролю проходження цих імпульсів, що приводить до складності визначення причини поломки. В основу корисної моделі поставлено задачу удосконалення кабелю високої напруги електричних систем запалювання двигунів внутрішнього згоряння шляхом включання в розрив струмопровідної жили світлодіоду, щоб забезпечити функцію контролю імпульсів струму, які свідчать про працездатність елементів системи запалювання двигунів внутрішнього згоряння: розподільника запалювання, котушки запалювання та свічок запалювання. Пропонується кабель, що складається із струмопровщної жили, яка розташована усередині ізоляційної оболонки, і клем підключення, що відрізняються тим, що з метою додання кабелю функцій контролю наявності імпульсу струму, у розрив струмопровідної жили включений світлодіод, який є індикатором наявності іскри в свічці запалювання. При проходженні через провід Імпульсу струму високої напруги, світлодіод спалахує, візуально показуючи наявність імпульсу. Встановлення даних кабелів з індикатором наявності іскри в свічці запалювання у системі запалювання двигунів внутрішнього згоряння дозволяє візуально контролювати проходження імпульсів струму від котушки запалювання до свічок, контролюючи при цьому працездатність котушки запалювання і свічок. Звичайний кабель високої напруги електричних систем запалювання двигунів внутрішнього згоряння лише передає імпульси. Кабель високої напруги електричних систем запалювання двигунів внутрішнього згоряння з індикатором наявності іскри в свічці запалювання додатково контролює імпульси, що дозволяє контролювати працездат в запалювальній СВІЧЦІ. СО О) о> ю < 5993 ність системи запалювання. Таким чином можливо визначити наявність імпульсу на свічці без знімання кабелів. Кабель високої напруги електричних систем запалювання двигунів внутрішнього згоряння з індикатором наявності іскри в свічці запалювання містить струм опро від ну жилу (кабель), яка розташована усередині ізоляційної оболонки. На кінцях струмопровідної жили (кабелю) прикріпленні клеми підключення. У розрив струмопровідної жили включений світлодіод. Комп'ютерна верстка Н Лисенко Пристрій працює таким чином: При проходженні імпульсу струму від джерела імпульсу струму до свічки запалювання світлодіод спалахує в момент проходженні імпульсу. Якщо джерело імпульсу струму непрацездатне, сполох світло діоду відсутній. Джерело імпульсу струму може включати: - у випадку контактної' системи запалювання котушку запалювання, контакти переривателю; - у випадку електронної системи запалювання - електронний комутатор, датчик Холла. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
