Пристрій-лекало для трисекції радіанного кута
Формула / Реферат
Пристрій-лекало для трисекції радіанного кута, що має плоску форму, який відрізняється тим, що складається з прозорої жорсткої тришарової пластинки, на якій зафіксована прямокутна система координат, нанесений відрізок дуги кубічної параболи та нанесений масштаб радіуса одиничного кола.
Текст

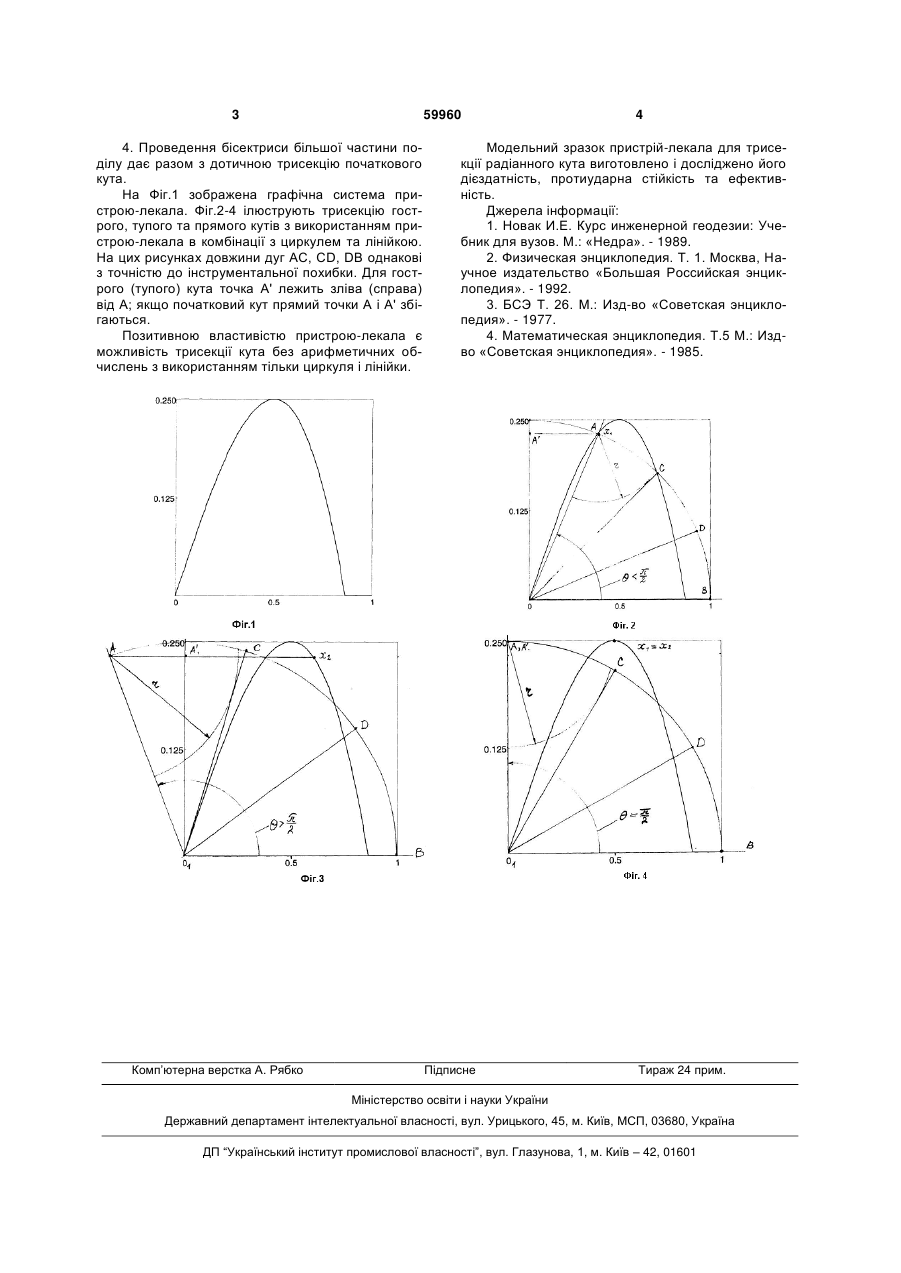

Пристрій-лекало для трисекції радіанного кута, що має плоску форму, який відрізняється тим, що складається з прозорої жорсткої тришарової пластинки, на якій зафіксована прямокутна система координат, нанесений відрізок дуги кубічної параболи та нанесений масштаб радіуса одиничного кола. (19) (21) u201012705 (22) 26.10.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ПЛАХТІЄНКО МИКОЛА ПАВЛОВИЧ (73) ІНСТИТУТ МЕХАНІКИ ІМ. С.П.ТИМОШЕНКА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 59960 4. Проведення бісектриси більшої частини поділу дає разом з дотичною трисекцію початкового кута. На Фіг.1 зображена графічна система пристрою-лекала. Фіг.2-4 ілюструють трисекцію гострого, тупого та прямого кутів з використанням пристрою-лекала в комбінації з циркулем та лінійкою. На цих рисунках довжини дуг AC, CD, DB однакові з точністю до інструментальної похибки. Для гострого (тупого) кута точка А' лежить зліва (справа) від А; якщо початковий кут прямий точки А і А' збігаються. Позитивною властивістю пристрою-лекала є можливість трисекції кута без арифметичних обчислень з використанням тільки циркуля і лінійки. Комп’ютерна верстка А. Рябко 4 Модельний зразок пристрій-лекала для трисекції радіанного кута виготовлено і досліджено його дієздатність, протиударна стійкість та ефективність. Джерела інформації: 1. Новак И.Е. Курс инженерной геодезии: Учебник для вузов. М.: «Недра». - 1989. 2. Физическая энциклопедия. Т. 1. Москва, Научное издательство «Большая Российская энциклопедия». - 1992. 3. БСЭ Т. 26. М.: Изд-во «Советская энциклопедия». - 1977. 4. Математическая энциклопедия. Т.5 М.: Издво «Советская энциклопедия». - 1985. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrench curve for trisection of radian angle
Автори англійськоюPlakhtienko Mykola Pavlovych
Назва патенту російськоюУстройство-лекало для трисекции радианного угла
Автори російськоюПлахтиенко Николай Павлович
МПК / Мітки
МПК: B43L 13/00
Мітки: кута, трисекції, радіанного, пристрій-лекало
