Перетворювач кута повороту антени рлс в код синуса кута повороту
Формула / Реферат
Перетворювач кута повороту антени РЛС в код синуса кута повороту, що містить потенціометричний датчик синуса кута повороту вала, вхідна вісь якого з'єднана з антеною РЛС, а його вихід з'єднаний із входом аналого-цифрового перетворювача (АЦП), який відрізняється тим, що в нього введені другий АЦП, вхід якого підключений до входу опорної напруги, і блок інтерфейсу з шиною вводу-виводу комп'ютера, входи якого підключені до виходів першого і другого АЦП, а вихід з'єднаний із шиною вводу-виводу комп'ютера.
Текст

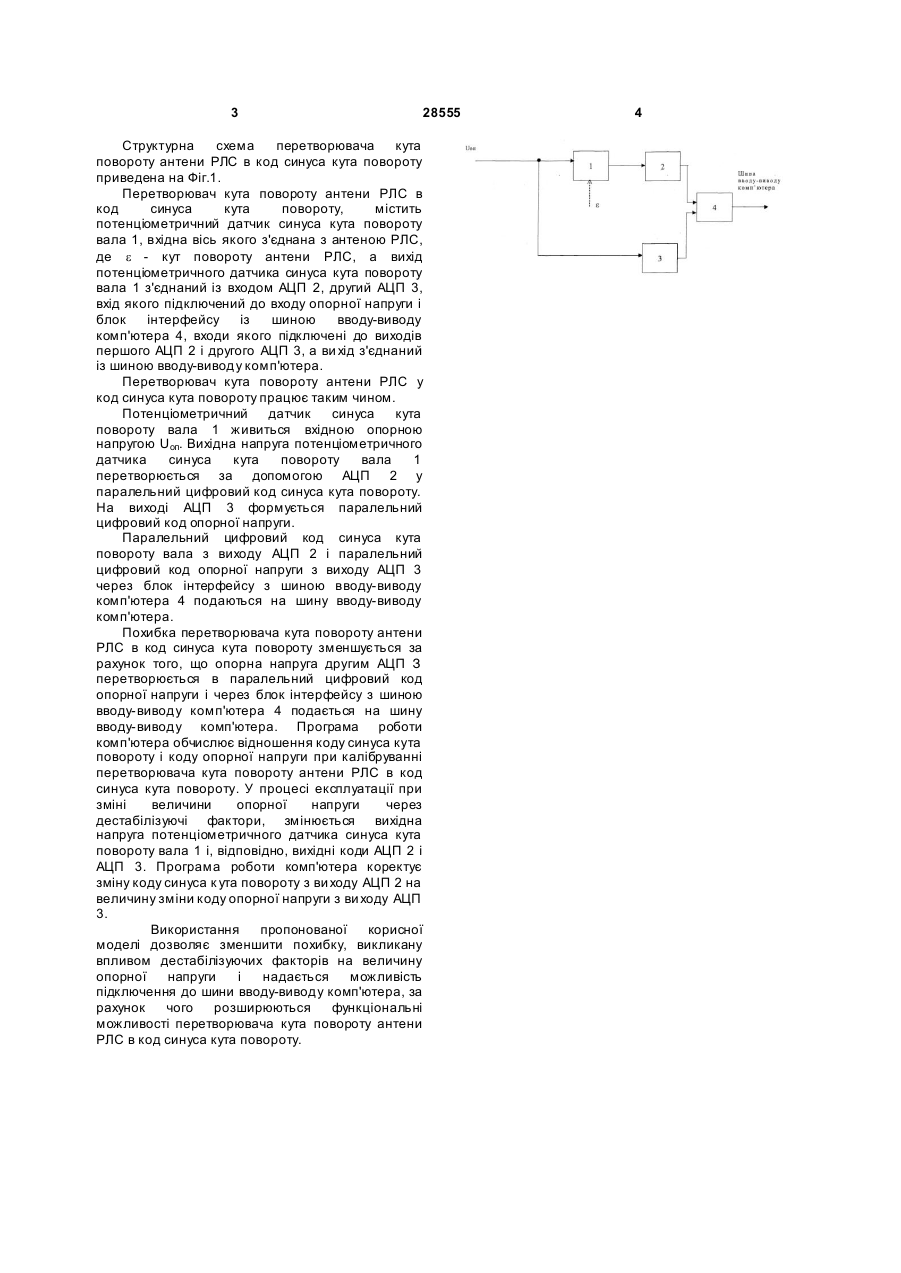

Перетворювач кута повороту антени РЛС в код синуса кута повороту, що містить потенціометричний датчик синуса кута повороту 3 28555 Структурна схема перетворювача кута повороту антени РЛС в код синуса кута повороту приведена на Фіг.1. Перетворювач кута повороту антени РЛС в код синуса кута повороту, містить потенціометричний датчик синуса кута повороту вала 1, вхідна вісь якого з'єднана з антеною РЛС, де e - кут повороту антени РЛС, а вихід потенціометричного датчика синуса кута повороту вала 1 з'єднаний із входом АЦП 2, другий АЦП 3, вхід якого підключений до входу опорної напруги і блок інтерфейсу із шиною вводу-виводу комп'ютера 4, входи якого підключені до виходів першого АЦП 2 і другого АЦП 3, а ви хід з'єднаний із шиною вводу-виводу комп'ютера. Перетворювач кута повороту антени РЛС у код синуса кута повороту працює таким чином. Потенціометричний датчик синуса кута повороту вала 1 живиться вхідною опорною напругою Uoп. Вихідна напруга потенціометричного датчика синуса кута повороту вала 1 перетворюється за допомогою АЦП 2 у паралельний цифровий код синуса кута повороту. На виході АЦП 3 формується паралельний цифровий код опорної напруги. Паралельний цифровий код синуса кута повороту вала з виходу АЦП 2 і паралельний цифровий код опорної напруги з виходу АЦП 3 через блок інтерфейсу з шиною вводу-виводу комп'ютера 4 подаються на шину вводу-виводу комп'ютера. Похибка перетворювача кута повороту антени РЛС в код синуса кута повороту зменшується за рахунок того, що опорна напруга другим АЦП З перетворюється в паралельний цифровий код опорної напруги і через блок інтерфейсу з шиною вводу-виводу комп'ютера 4 подається на шину вводу-виводу комп'ютера. Програма роботи комп'ютера обчислює відношення коду синуса кута повороту і коду опорної напруги при калібруванні перетворювача кута повороту антени РЛС в код синуса кута повороту. У процесі експлуатації при зміні величини опорної напруги через дестабілізуючі фактори, змінюється вихідна напруга потенціометричного датчика синуса кута повороту вала 1 і, відповідно, вихідні коди АЦП 2 і АЦП 3. Програма роботи комп'ютера коректує зміну коду синуса к ута повороту з ви ходу АЦП 2 на величину зміни коду опорної напруги з ви ходу АЦП 3. Використання пропонованої корисної моделі дозволяє зменшити похибку, викликану впливом дестабілізуючих факторів на величину опорної напруги і надається можливість підключення до шини вводу-виводу комп'ютера, за рахунок чого розширюються функціональні можливості перетворювача кута повороту антени РЛС в код синуса кута повороту. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюTransducer for converting angle of rotation of a radar antenna into the digital code of the angle sine
Автори англійськоюNikolenko Serhii Ivanovych
Назва патенту російськоюПреобразователь угла поворота антенны радиолокационной станции в цифровой код синуса угла
Автори російськоюНиколенко Сергей Иванович
МПК / Мітки
МПК: G08C 19/00
Мітки: кута, синуса, антени, повороту, перетворювач, код, рлс
