Установка для очистки води

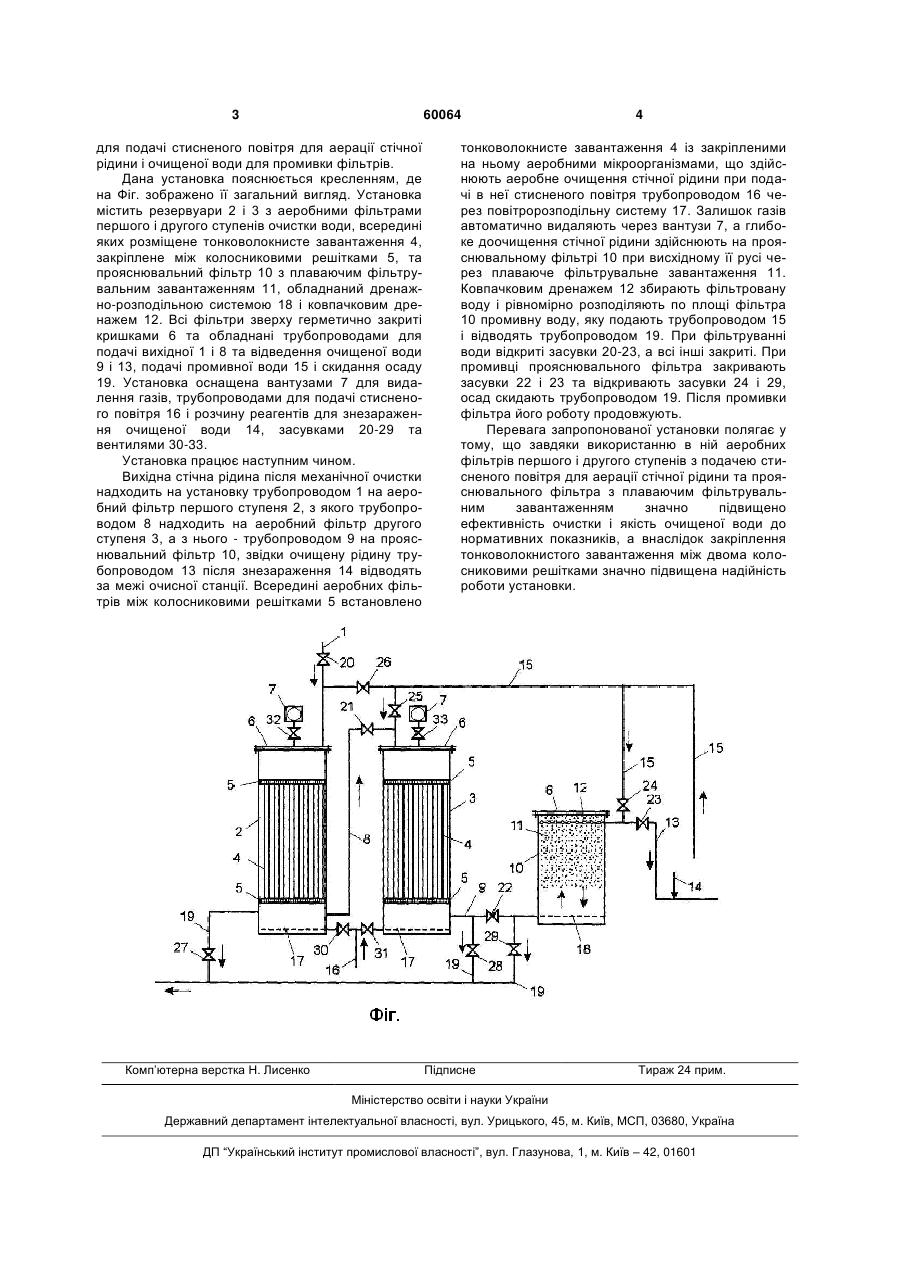

Установка для очистки води, що містить аеробні фільтри з іммобілізованими мікроорганізмами, 3 60064 для подачі стисненого повітря для аерації стічної рідини і очищеної води для промивки фільтрів. Дана установка пояснюється кресленням, де на Фіг. зображено її загальний вигляд. Установка містить резервуари 2 і 3 з аеробними фільтрами першого і другого ступенів очистки води, всередині яких розміщене тонковолокнисте завантаження 4, закріплене між колосниковими решітками 5, та прояснювальний фільтр 10 з плаваючим фільтрувальним завантаженням 11, обладнаний дренажно-розподільною системою 18 і ковпачковим дренажем 12. Всі фільтри зверху герметично закриті кришками 6 та обладнані трубопроводами для подачі вихідної 1 і 8 та відведення очищеної води 9 і 13, подачі промивної води 15 і скидання осаду 19. Установка оснащена вантузами 7 для видалення газів, трубопроводами для подачі стисненого повітря 16 і розчину реагентів для знезараження очищеної води 14, засувками 20-29 та вентилями 30-33. Установка працює наступним чином. Вихідна стічна рідина після механічної очистки надходить на установку трубопроводом 1 на аеробний фільтр першого ступеня 2, з якого трубопроводом 8 надходить на аеробний фільтр другого ступеня 3, а з нього - трубопроводом 9 на прояснювальний фільтр 10, звідки очищену рідину трубопроводом 13 після знезараження 14 відводять за межі очисної станції. Всередині аеробних фільтрів між колосниковими решітками 5 встановлено Комп’ютерна верстка Н. Лиcенко 4 тонковолокнисте завантаження 4 із закріпленими на ньому аеробними мікроорганізмами, що здійснюють аеробне очищення стічної рідини при подачі в неї стисненого повітря трубопроводом 16 через повітророзподільну систему 17. Залишок газів автоматично видаляють через вантузи 7, а глибоке доочищення стічної рідини здійснюють на прояснювальному фільтрі 10 при висхідному її русі через плаваюче фільтрувальне завантаження 11. Ковпачковим дренажем 12 збирають фільтровану воду і рівномірно розподіляють по площі фільтра 10 промивну воду, яку подають трубопроводом 15 і відводять трубопроводом 19. При фільтруванні води відкриті засувки 20-23, а всі інші закриті. При промивці прояснювального фільтра закривають засувки 22 і 23 та відкривають засувки 24 і 29, осад скидають трубопроводом 19. Після промивки фільтра його роботу продовжують. Перевага запропонованої установки полягає у тому, що завдяки використанню в ній аеробних фільтрів першого і другого ступенів з подачею стисненого повітря для аерації стічної рідини та прояснювального фільтра з плаваючим фільтрувальним завантаженням значно підвищено ефективність очистки і якість очищеної води до нормативних показників, а внаслідок закріплення тонковолокнистого завантаження між двома колосниковими решітками значно підвищена надійність роботи установки. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
