Контактна тарілка
Номер патенту: 60115
Опубліковано: 10.06.2011
Автори: Ляпощенко Олександр Олександрович, Склабінський Всеволод Іванович, Острога Руслан Олексійович, Коробченко Крістіна Вікторівна
Формула / Реферат
1 .Контактна тарілка, що містить полотно з прямоточно-відцентровими контактними елементами, що включають циліндричний патрубок із завихрювачем, установленим знизу, плівкознімач - зверху та трубку для подачі рідини, що розміщена над завихрювачем, яка відрізняється тим, що плівкознімач із зовнішньої сторони патрубка виконаний подовженим до полотна тарілки, притому в полотні, в зазорі між патрубком та плівкознімачем виконані отвори для зливу рідини.
2. Контактна тарілка за п. 1, яка відрізняється тим, що отвори для зливу рідини виконані у вигляді сегментів.
Текст

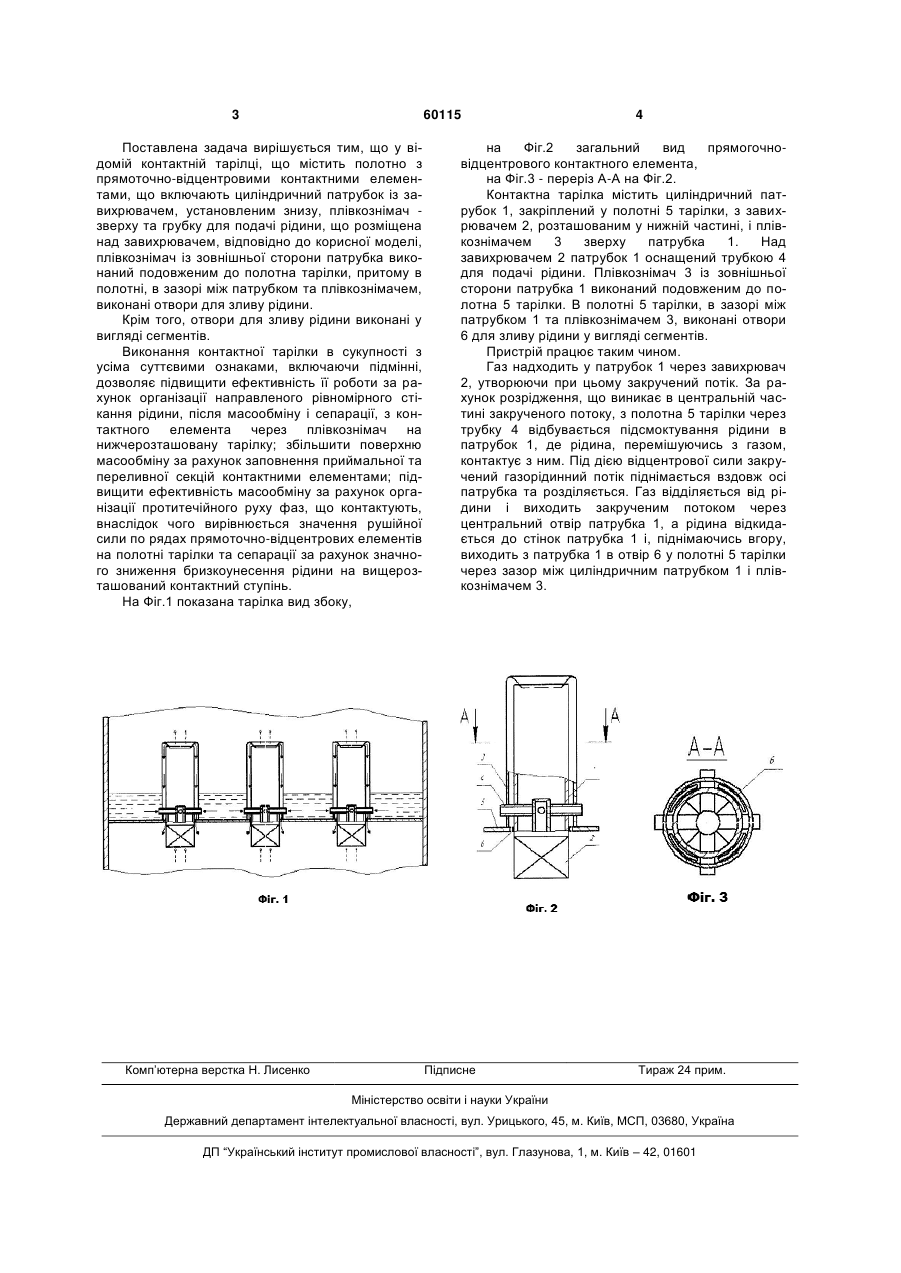

1 .Контактна тарілка, що містить полотно з прямоточно-відцентровими контактними елемен 3 60115 Поставлена задача вирішується тим, що у відомій контактній тарілці, що містить полотно з прямоточно-відцентровими контактними елементами, що включають циліндричний патрубок із завихрювачем, установленим знизу, плівкознімач зверху та грубку для подачі рідини, що розміщена над завихрювачем, відповідно до корисної моделі, плівкознімач із зовнішньої сторони патрубка виконаний подовженим до полотна тарілки, притому в полотні, в зазорі між патрубком та плівкознімачем, виконані отвори для зливу рідини. Крім того, отвори для зливу рідини виконані у вигляді сегментів. Виконання контактної тарілки в сукупності з усіма суттєвими ознаками, включаючи підмінні, дозволяє підвищити ефективність її роботи за рахунок організації направленого рівномірного стікання рідини, після масообміну і сепарації, з контактного елемента через плівкознімач на нижчерозташовану тарілку; збільшити поверхню масообміну за рахунок заповнення приймальної та переливної секцій контактними елементами; підвищити ефективність масообміну за рахунок організації протитечійного руху фаз, що контактують, внаслідок чого вирівнюється значення рушійної сили по рядах прямоточно-відцентрових елементів на полотні тарілки та сепарації за рахунок значного зниження бризкоунесення рідини на вищерозташований контактний ступінь. На Фіг.1 показана тарілка вид збоку, Комп’ютерна верстка Н. Лиcенко 4 на Фіг.2 загальний вид прямогочновідцентрового контактного елемента, на Фіг.3 - переріз А-А на Фіг.2. Контактна тарілка містить циліндричний патрубок 1, закріплений у полотні 5 тарілки, з завихрювачем 2, розташованим у нижній частині, і плівкознімачем 3 зверху патрубка 1. Над завихрювачем 2 патрубок 1 оснащений трубкою 4 для подачі рідини. Плівкознімач 3 із зовнішньої сторони патрубка 1 виконаний подовженим до полотна 5 тарілки. В полотні 5 тарілки, в зазорі між патрубком 1 та плівкознімачем 3, виконані отвори 6 для зливу рідини у вигляді сегментів. Пристрій працює таким чином. Газ надходить у патрубок 1 через завихрювач 2, утворюючи при цьому закручений потік. За рахунок розрідження, що виникає в центральній частині закрученого потоку, з полотна 5 тарілки через трубку 4 відбувається підсмоктування рідини в патрубок 1, де рідина, перемішуючись з газом, контактує з ним. Під дією відцентрової сили закручений газорідинний потік піднімається вздовж осі патрубка та розділяється. Газ відділяється від рідини і виходить закрученим потоком через центральний отвір патрубка 1, а рідина відкидається до стінок патрубка 1 і, піднімаючись вгору, виходить з патрубка 1 в отвір 6 у полотні 5 тарілки через зазор між циліндричним патрубком 1 і плівкознімачем 3. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюContact plate
Автори англійськоюSklabinskyi Vsevolod Ivanovych, Liaposchenko Oleksandr Oleksandrovych, Korobchenko Kristina Viktorivna, Ostroha Ruslan Oleksiiovych
Назва патенту російськоюКонтактная тарелка
Автори російськоюСклабинский Всеволод Иванович, Ляпощенко Александр Александрович, Коробченко Кристина Викторовна, Острога Руслан Алексеевич
МПК / Мітки
МПК: B01D 3/26
