Контактна тарілка масообмінного апарата

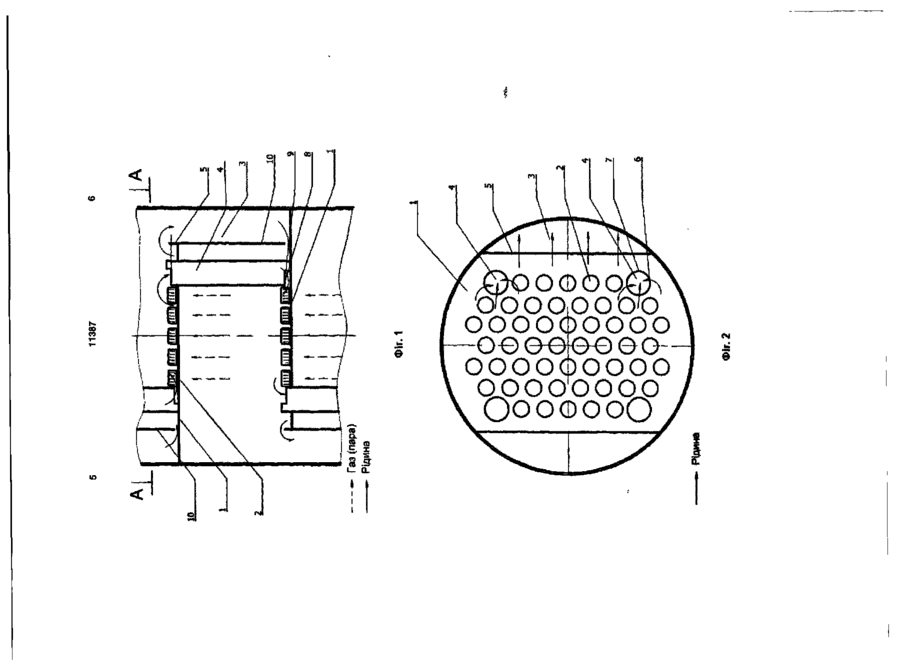

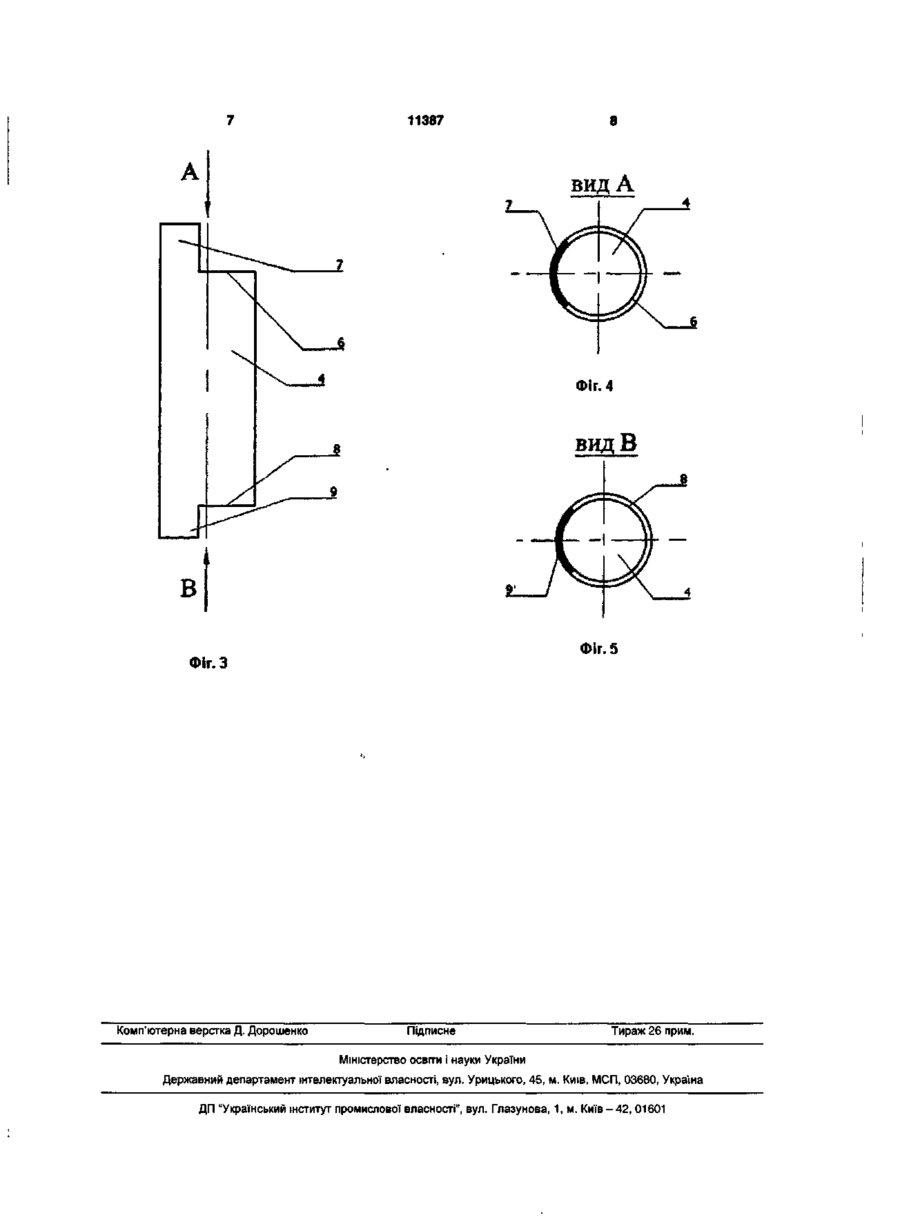

1. Контактна тарілка масообмінного апарата, що містить плиту з розташованими на ній контактними пристроями, переливний пристрій, переливну планку, яка відрізняється тим, що переливний пристрій виконаний у вигляді приймального кармана та принаймні однієї переливної труби, встановленої в робочій зоні тарілки, при цьому верхня кромка переливної труби обладнана відбійним виступом, а висота верхньої кромки переливної труби та відбійного виступу визначається співвідношеннями: hk < h w Корисна модель відноситься до контактних пристроїв масообмінних колон, зокрема до конструкцій тарілок барботажного типу, які можуть використовуватись для проведення процесів ректифікації, абсорбції, промивання газів в нафтогазовидобувній, нафтога-зопереробній, хімічній, нафтохімічній, харчовій та інших галузях промисловості. Відома контактна тарілка масообмінного апарата, яка містить плиту з розташованими на ній контактними пристроями, переливний пристрій, [див. Справочник под редакцией Е. Н. Судакова Расчеты основных процессов и аппаратов нефтепереработки. - М.: Химия, 1979, с.253-269]. Переливний пристрій цієї тарілки виконаний у вигляді переливних труб. Недоліком відомої контактної тарілки є те, що при питомих навантаженнях по рідині на периметр зливу переливних труб більш ніж 60 млм-год) зростає опір входу рідини на нижчерозташовану тарі лку, що призводить до підвищення рівня рідини в переливній трубі і, як наслідок, до затоплення тарілки, а далі і до затоплення масообмінної колони в цілому. Найближчим аналогом до заявленого технічного рішення є відома контактна тарілка масообмінного апарата, яка містить плиту з розташованими на ній контактними пристроями, переливний пристрій, переливну планку [див. А. Б. Тютюнников, Л. Л. Товажнян-ский, А. П. Готлинская Основы расчета и конструирования массообменных колонн. К.: Вища школа, 1989, с. 98, 133-148]. Переливний пристрій тарілки виконаний у вигляді приймального карману. Недоліком відомої тарілки є те, що вона обмежена в навантаженнях по рідині довжиною переливної планки, питоме навантаження на яку становить до 60м3/(мтод) на одиницю периметру злива. Підвищення пропускної здатності контактної тарілки по рідині можливе за рахунок збільшення ha=1,5+2how, де h k - висота верхньої кромки переливної труби, h w - висота переливної планки, h a - висота відбійного виступу переливної труби, h o w - розрахунковий підпір рідини над переливною планкою, крім того нижня кромка переливної труби обладнана відбійним виступом, висота якого дорівнює зазору між нижнім краєм стінки приймального кармана і плитою контактної тарілки. 2. Контактна тарілка масообмінного апарата за п. 1, яка відрізняється тим, що периметри відбійних виступів, якими обладнані верхні та нижні кромки переливної труби, виконані у вигляді ділянки дуги 80-120°. со 00 со О) 11387 довжини переливної планки шляхом зменшення сегменту робочої зони тарілки. Але таке зменшення призведе до зниження ефективності роботи тарілки внаслідок зменшення її робочої поверхні. Задачею корисної моделі є збільшення абсолютної пропускної здатності контактної тарілки по рідині в умовах значних навантажень по рідині. Поставлена задача вирішується за рахунок того, що у відомій контактній тарілці масообмінного апарата, яка містить плиту з розташованими на ній контактними пристроями, переливний пристрій, переливну планку, згідно з технічним рішенням, що заявляється, переливний пристрій виконаний у вигляді приймального кармана та принаймні однієї переливної труби, встановленої в робочій зоні тарілки, при цьому верхня кромка переливної труби обладнана відбійним виступом, а висота верхньої кромки переливної труби та відбійного виступу визначається співвідношеннями: hk^h w ; ha=1,5-r2 how де hk — висота верхньої кромки переливної труби; h w - висота переливної планки; h a - висота відбійного виступу переливної труби; how - розрахунковий підпір рідини над переливною планкою крім того, нижня кромка переливної труби обладнана відбійним виступом, висота якого дорівнює зазору між ніжнім краєм стінки приймального кармана і плитою контактної тарілки. Можливий варіант виконання контактної тарілки в якому периметри відбійних виступів, якими обладнані верхні та нижні кромки переливної труби виконані у вигляді ділянки дуги 80-120°. Технічним результатом є збільшення абсолютної пропускної здатності контактної тарілки та інтенсифікація процесу масообміну за рахунок встановлення оптимального гідродинамічного режиму роботи контактної тарілки в умовах значних навантажень порідині. При використанні корисної моделі для модернізації ковпачкових тарілок діючих ректифікаційних колон встановлено, що продуктивність колон по рідині збільшується в 2-2,5 рази. На Фіг.1 зображена контактна тарілка, яка встановлена в масообмінному апараті; на Фіг.2 зображений розріз по А-А на Фіг.1; на Фіг.З зображена переливна труба, обладнана відбійниками; на Фіг.4 зображений вид зверху А переливної труби, на Фіг.5 зображений вид знизу В переливної труби. Контактна тарілка масообмінного апарата, містить плиту 1 з розташованими на ній контактними пристроями 2 (наприклад, ковпачками), переливний пристрій, який виконаний у вигляді приймаль ного кармана 3 та принаймні однієї переливної труби 4, встановленої в робочій зоні тарілки. Над приймальним карманом 3 встановлена переливна планка 5. Верхня кромка 6 переливної труби 4 обладнана відбійним виступом 7. Висота верхньої кромки 6 переливної труби 4 та відбійного виступу 7 визначається співвідношеннями: hk
