Переналагоджуваний базуючий модуль

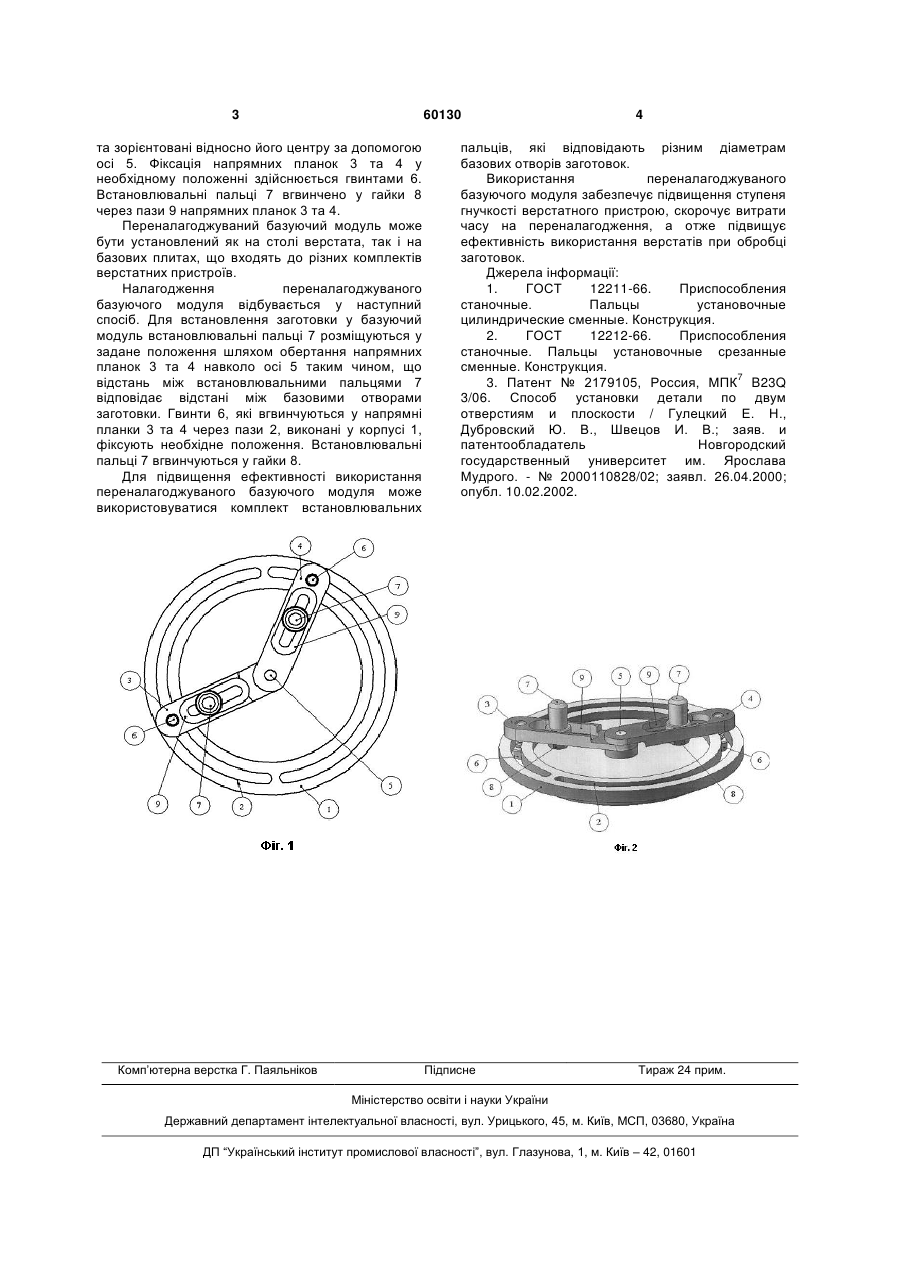

Переналагоджуваний базуючий модуль, що містить корпус з встановлювальними елементами, 3 60130 та зорієнтовані відносно його центру за допомогою осі 5. Фіксація напрямних планок 3 та 4 у необхідному положенні здійснюється гвинтами 6. Встановлювальні пальці 7 вгвинчено у гайки 8 через пази 9 напрямних планок 3 та 4. Переналагоджуваний базуючий модуль може бути установлений як на столі верстата, так і на базових плитах, що входять до різних комплектів верстатних пристроїв. Налагодження переналагоджуваного базуючого модуля відбувається у наступний спосіб. Для встановлення заготовки у базуючий модуль встановлювальні пальці 7 розміщуються у задане положення шляхом обертання напрямних планок 3 та 4 навколо осі 5 таким чином, що відстань між встановлювальними пальцями 7 відповідає відстані між базовими отворами заготовки. Гвинти 6, які вгвинчуються у напрямні планки 3 та 4 через пази 2, виконані у корпусі 1, фіксують необхідне положення. Встановлювальні пальці 7 вгвинчуються у гайки 8. Для підвищення ефективності використання переналагоджуваного базуючого модуля може використовуватися комплект встановлювальних Комп’ютерна верстка Г. Паяльніков 4 пальців, які відповідають різним діаметрам базових отворів заготовок. Використання переналагоджуваного базуючого модуля забезпечує підвищення ступеня гнучкості верстатного пристрою, скорочує витрати часу на переналагодження, а отже підвищує ефективність використання верстатів при обробці заготовок. Джерела інформації: 1. ГОСТ 12211-66. Приспособления станочные. Пальцы установочные цилиндрические сменные. Конструкция. 2. ГОСТ 12212-66. Приспособления станочные. Пальцы установочные срезанные сменные. Конструкция. 7 3. Патент № 2179105, Россия, МПК B23Q 3/06. Способ установки детали по двум отверстиям и плоскости / Гулецкий Е. Н., Дубровский Ю. В., Швецов И. В.; заяв. и патентообладатель Новгородский государственный университет им. Ярослава Мудрого. - № 2000110828/02; заявл. 26.04.2000; опубл. 10.02.2002. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
