Торцева фреза

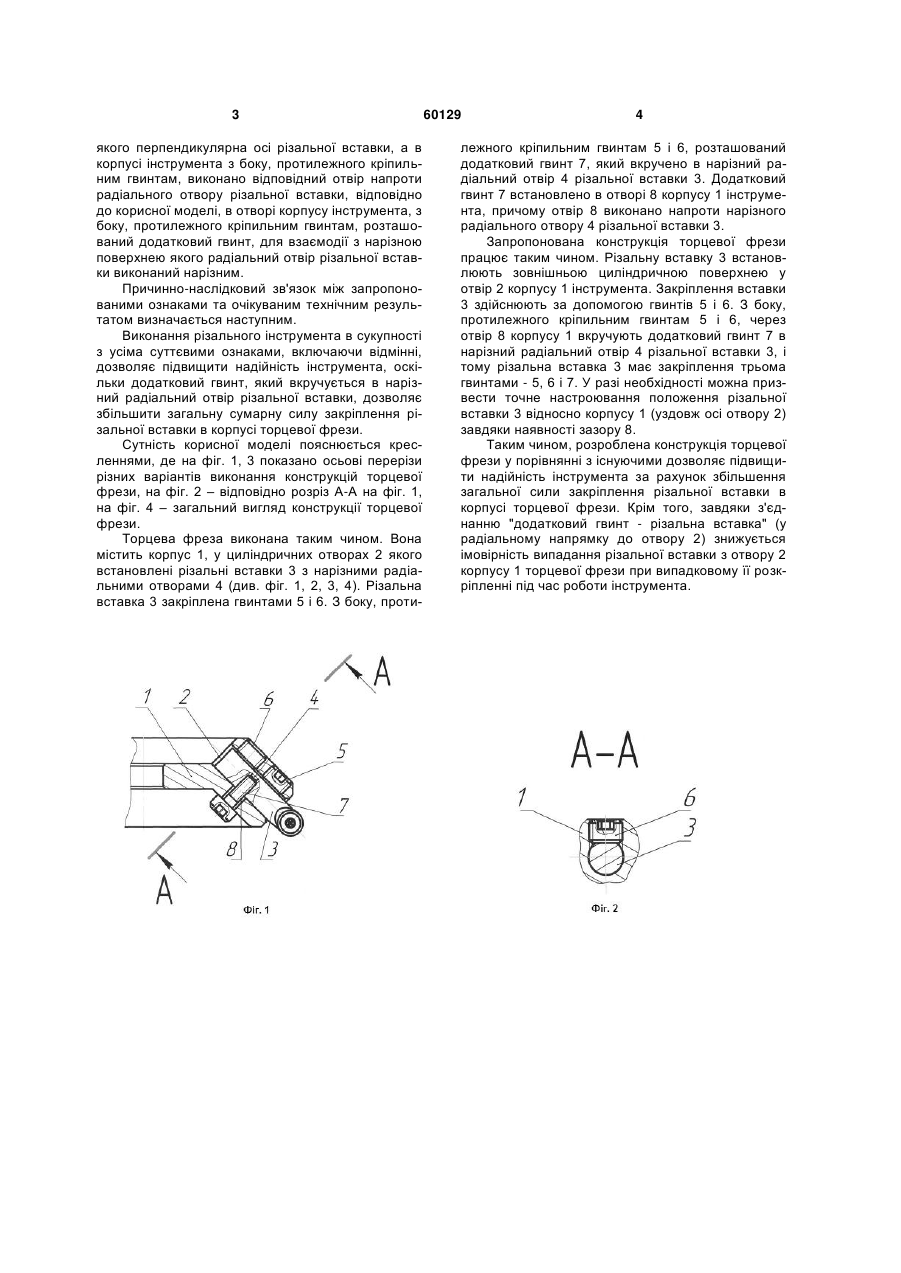

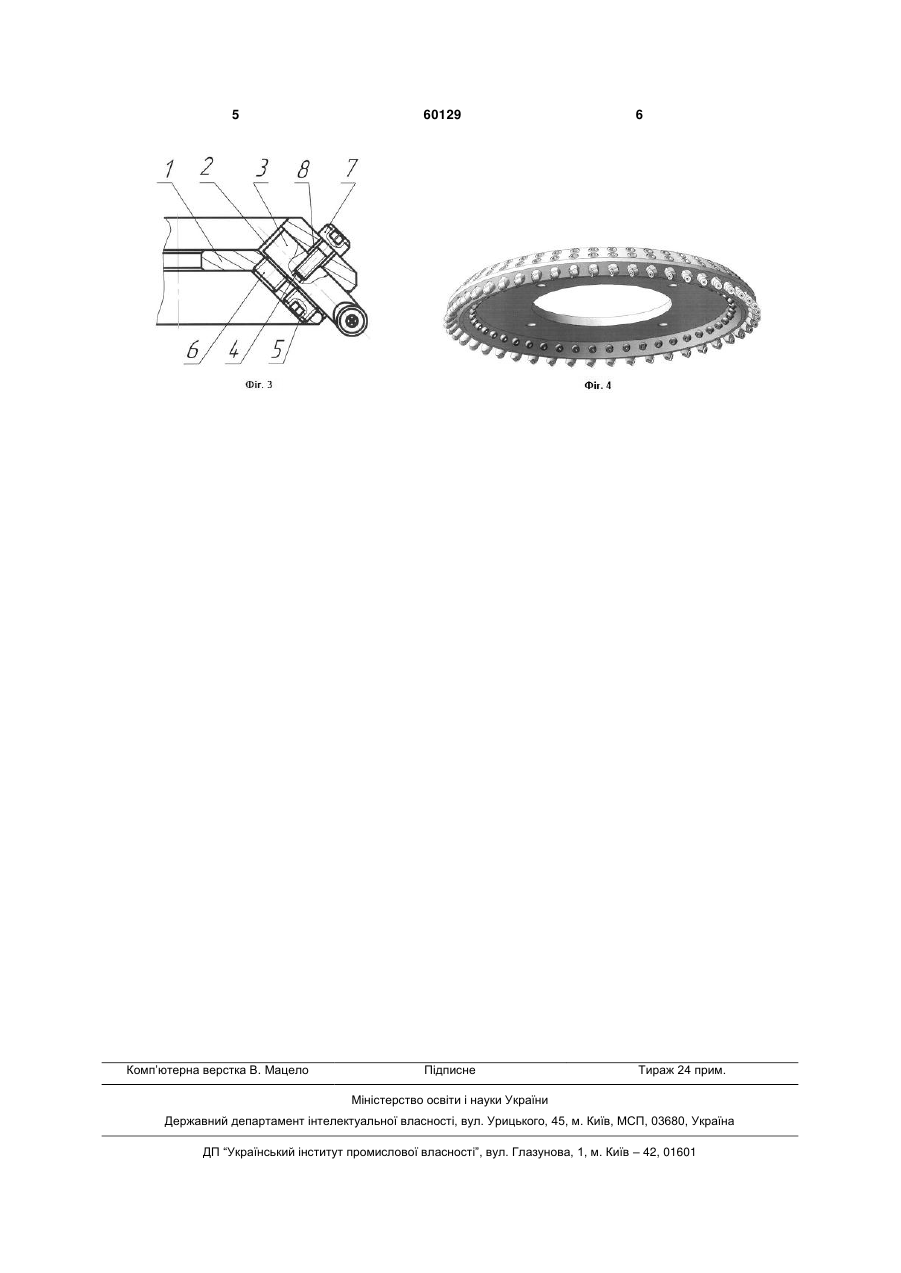

Торцева фреза, що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в нарізних отворах, виконаних в корпусі, осі 3 якого перпендикулярна осі різальної вставки, а в корпусі інструмента з боку, протилежного кріпильним гвинтам, виконано відповідний отвір напроти радіального отвору різальної вставки, відповідно до корисної моделі, в отворі корпусу інструмента, з боку, протилежного кріпильним гвинтам, розташований додатковий гвинт, для взаємодії з нарізною поверхнею якого радіальний отвір різальної вставки виконаний нарізним. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом визначається наступним. Виконання різального інструмента в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє підвищити надійність інструмента, оскільки додатковий гвинт, який вкручується в нарізний радіальний отвір різальної вставки, дозволяє збільшити загальну сумарну силу закріплення різальної вставки в корпусі торцевої фрези. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1, 3 показано осьові перерізи різних варіантів виконання конструкцій торцевої фрези, на фіг. 2 – відповідно розріз А-А на фіг. 1, на фіг. 4 – загальний вигляд конструкції торцевої фрези. Торцева фреза виконана таким чином. Вона містить корпус 1, у циліндричних отворах 2 якого встановлені різальні вставки 3 з нарізними радіальними отворами 4 (див. фіг. 1, 2, 3, 4). Різальна вставка 3 закріплена гвинтами 5 і 6. З боку, проти 60129 4 лежного кріпильним гвинтам 5 і 6, розташований додатковий гвинт 7, який вкручено в нарізний радіальний отвір 4 різальної вставки 3. Додатковий гвинт 7 встановлено в отворі 8 корпусу 1 інструмента, причому отвір 8 виконано напроти нарізного радіального отвору 4 різальної вставки 3. Запропонована конструкція торцевої фрези працює таким чином. Різальну вставку 3 встановлюють зовнішньою циліндричною поверхнею у отвір 2 корпусу 1 інструмента. Закріплення вставки 3 здійснюють за допомогою гвинтів 5 і 6. З боку, протилежного кріпильним гвинтам 5 і 6, через отвір 8 корпусу 1 вкручують додатковий гвинт 7 в нарізний радіальний отвір 4 різальної вставки 3, і тому різальна вставка 3 має закріплення трьома гвинтами - 5, 6 і 7. У разі необхідності можна призвести точне настроювання положення різальної вставки 3 відносно корпусу 1 (уздовж осі отвору 2) завдяки наявності зазору 8. Таким чином, розроблена конструкція торцевої фрези у порівнянні з існуючими дозволяє підвищити надійність інструмента за рахунок збільшення загальної сили закріплення різальної вставки в корпусі торцевої фрези. Крім того, завдяки з'єднанню "додатковий гвинт - різальна вставка" (у радіальному напрямку до отвору 2) знижується імовірність випадання різальної вставки з отвору 2 корпусу 1 торцевої фрези при випадковому її розкріпленні під час роботи інструмента. 5 Комп’ютерна верстка В. Мацело 60129 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
