Затискний модуль
Номер патенту: 38073
Опубліковано: 25.12.2008
Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович
Формула / Реферат
Затискний модуль, що має корпус та прихват, який відрізняється тим, що у корпусі розміщені поворотний вал та рейково-зубчаста передача, яка складається з вал-шестірні і вал-рейки, причому вал-рейка з'єднана з поворотним валом штифтом.
Текст

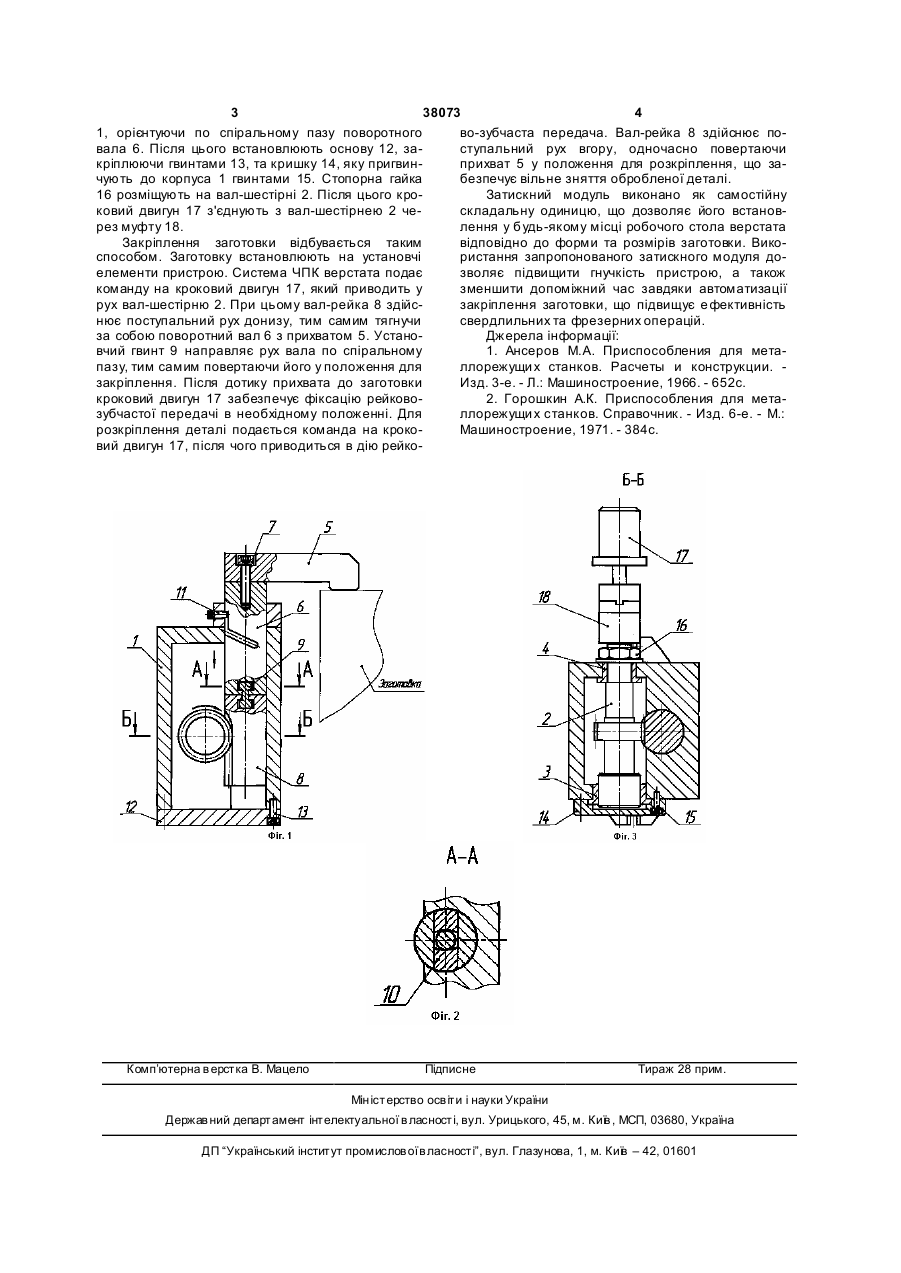

Затискний модуль, що має корпус та прихват, який відрізняється тим, що у корпусі розміщені поворотний вал та рейково-зубчаста передача, яка складається з вал-шестірні і вал-рейки, причому вал-рейка з'єднана з поворотним валом штифтом. (19) (21) u200807518 (22) 02.06.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) КАРПУСЬ ВЛАДИСЛАВ ЄВГЕНОВИЧ, UA, ІВАНОВ ВІТАЛІЙ ОЛЕКСАНДРОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 38073 4 1, орієнтуючи по спіральному пазу поворотного во-зубчаста передача. Вал-рейка 8 здійснює повала 6. Після цього встановлюють основу 12, заступальний рух вгору, одночасно повертаючи кріплюючи гвинтами 13, та кришку 14, яку пригвинприхват 5 у положення для розкріплення, що зачують до корпуса 1 гвинтами 15. Стопорна гайка безпечує вільне зняття обробленої деталі. 16 розміщують на вал-шестірні 2. Після цього кроЗатискний модуль виконано як самостійну ковий двигун 17 з'єднують з вал-шестірнею 2 ческладальну одиницю, що дозволяє його встановрез муфту 18. лення у будь-якому місці робочого стола верстата Закріплення заготовки відбувається таким відповідно до форми та розмірів заготовки. Викоспособом. Заготовку встановлюють на установчі ристання запропонованого затискного модуля доелементи пристрою. Система ЧПК верстата подає зволяє підвищити гнучкість пристрою, а також команду на кроковий двигун 17, який приводить у зменшити допоміжний час завдяки автоматизації рух вал-шестірню 2. При цьому вал-рейка 8 здійсзакріплення заготовки, що підвищує е фективність нює поступальний рух донизу, тим самим тягнучи свердлильних та фрезерних операцій. за собою поворотний вал 6 з прихватом 5. УстаноДжерела інформації: вчий гвинт 9 направляє рух вала по спіральному 1. Ансеров М.А. Приспособления для метапазу, тим самим повертаючи його у положення для ллорежущи х станков. Расчеты и конструкции. закріплення. Після дотику прихвата до заготовки Изд. 3-е. - Л.: Машиностроение, 1966. - 652с. кроковий двигун 17 забезпечує фіксацію рейково2. Горошкин А.К. Приспособления для метазубчастої передачі в необхідному положенні. Для ллорежущи х станков. Справочник. - Изд. 6-е. - М.: розкріплення деталі подається команда на крокоМашиностроение, 1971. - 384с. вий двигун 17, після чого приводиться в дію рейко Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClamping module
Автори англійськоюKarpus Vladyslav Yevhenovych, Ivanov Vitalii Oleksandrovych
Назва патенту російськоюЗажимной модуль
Автори російськоюКарпусь Владислав Евгеньевич, Иванов Виталий Александрович
МПК / Мітки
МПК: B23Q 3/00
