Переналагоджуваний базуючий модуль

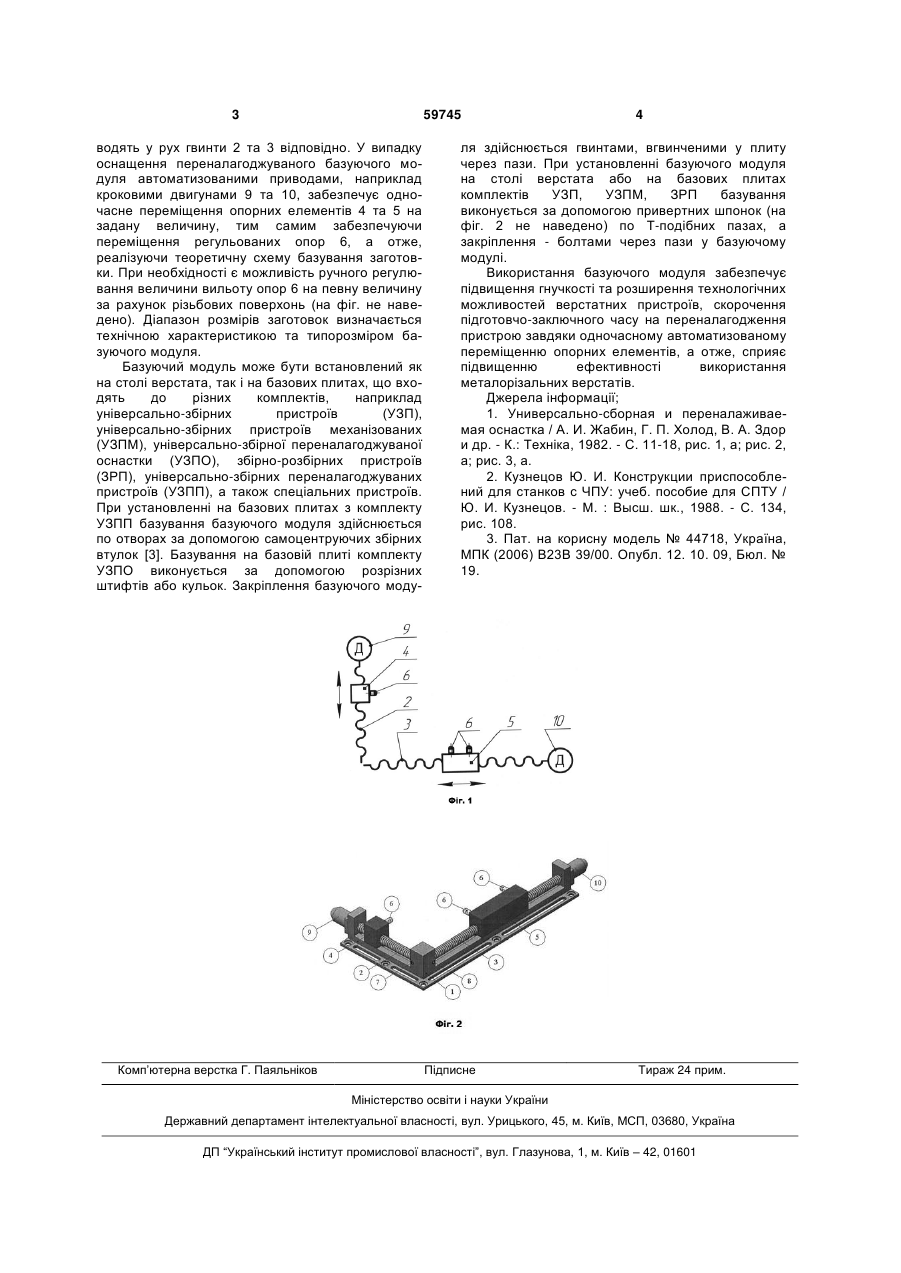

Переналагоджуваний базуючий модуль, що містить опорні елементи, який відрізняється тим, що має гвинти, встановлені перпендикулярно один до одного, притому опорні елементи виконані з регульованими опорами і розташовані з можливістю незалежного переміщення вздовж гвинтів. (19) (21) u201014060 (22) 25.11.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) ІВАНОВ ВІТАЛІЙ ОЛЕКСАНДРОВИЧ, КАРПУСЬ ВЛАДИСЛАВ ЄВГЕНОВИЧ (73) СУМСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ 3 59745 водять у рух гвинти 2 та 3 відповідно. У випадку оснащення переналагоджуваного базуючого модуля автоматизованими приводами, наприклад кроковими двигунами 9 та 10, забезпечує одночасне переміщення опорних елементів 4 та 5 на задану величину, тим самим забезпечуючи переміщення регульованих опор 6, а отже, реалiзуючи теоретичну схему базування заготовки. При необхідності є можливість ручного регулювання величини вильоту опор 6 на певну величину за рахунок різьбових поверхонь (на фіг. не наведено). Діапазон розмірів заготовок визначається технічною характеристикою та типорозміром базуючого модуля. Базуючий модуль може бути встановлений як на столі верстата, так і на базових плитах, що входять до різних комплектів, наприклад універсально-збірних пристроїв (УЗП), універсально-збірних пристроїв механізованих (УЗПМ), універсально-збірної переналагоджуваної оснастки (УЗПО), збірно-розбірних пристроїв (ЗРП), універсально-збірних переналагоджуваних пристроїв (УЗПП), а також спеціальних пристроїв. При установленні на базових плитах з комплекту УЗПП базування базуючого модуля здійснюється по отворах за допомогою самоцентруючих збірних втулок [3]. Базування на базовій плиті комплекту УЗПО виконується за допомогою розрізних штифтів або кульок. Закріплення базуючого моду Комп’ютерна верстка Г. Паяльніков 4 ля здійснюється гвинтами, вгвинченими у плиту через пази. При установленні базуючого модуля на столі верстата або на базових плитах комплектів УЗП, УЗПМ, ЗРП базування виконується за допомогою привертних шпонок (на фіг. 2 не наведено) по Т-подібних пазах, а закріплення - болтами через пази у базуючому модулі. Використання базуючого модуля забезпечує підвищення гнучкості та розширення технологічних можливостей верстатних пристроїв, скорочення підготовчо-заключного часу на переналагодження пристрою завдяки одночасному автоматизованому переміщенню опорних елементів, а отже, сприяє підвищенню ефективності використання металорізальних верстатів. Джерела інформації; 1. Универсально-сборная и переналаживаемая оснастка / А. И. Жабин, Г. П. Холод, В. А. Здор и др. - К.: Техніка, 1982. - С. 11-18, рис. 1, а; рис. 2, а; рис. 3, а. 2. Кузнецов Ю. И. Конструкции приспособлений для станков с ЧПУ: учеб. пособие для СПТУ / Ю. И. Кузнецов. - М. : Высш. шк., 1988. - С. 134, рис. 108. 3. Пат. на корисну модель № 44718, Україна, МПК (2006) В23В 39/00. Опубл. 12. 10. 09, Бюл. № 19. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
