Торцева фреза

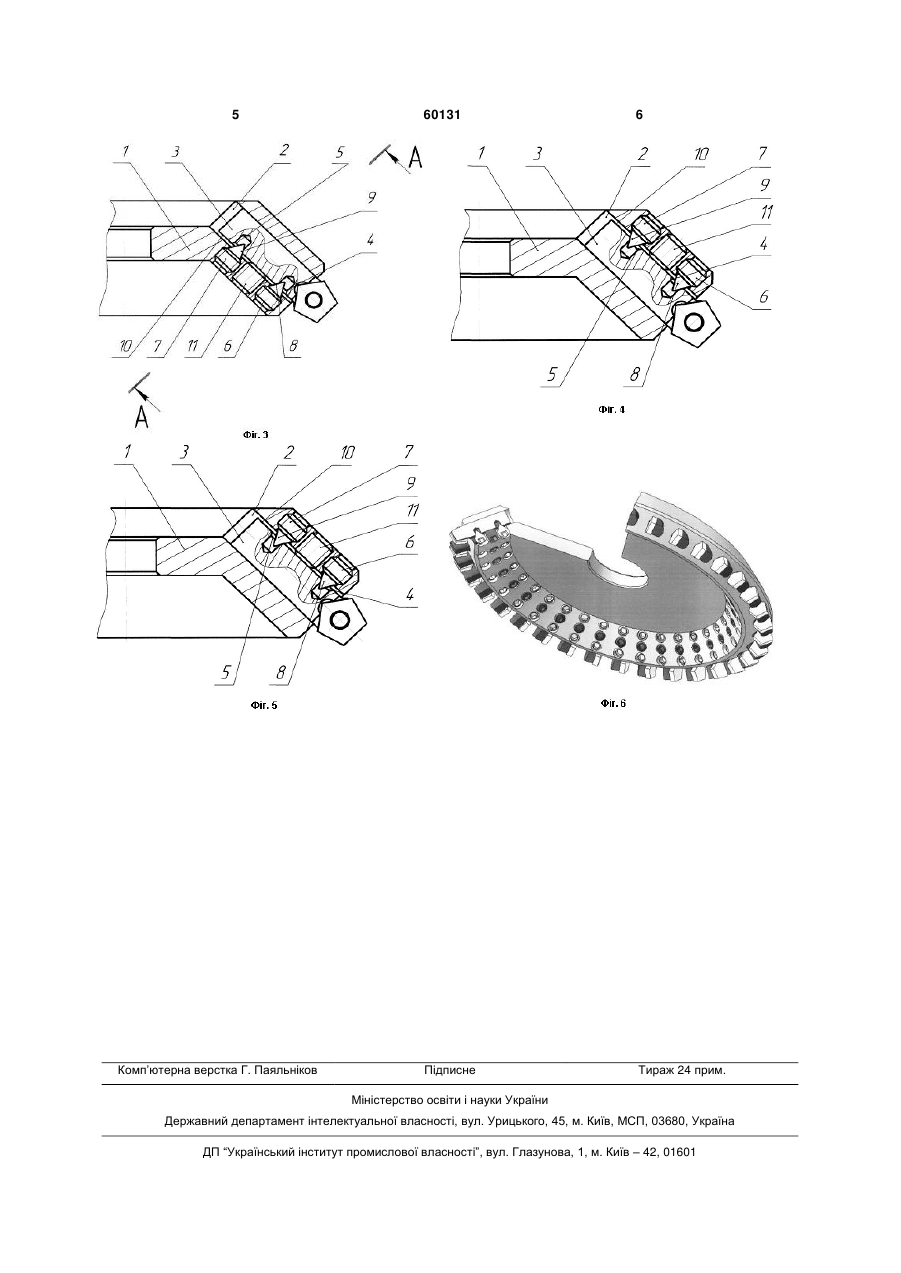

Торцева фреза, що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в нарізних отворах, виконаних в корпусі, осі яких розміщені в площині 3 корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і в кожній з різальних вставок також виконаний радіальний отвір, а радіальний отвір різальної вставки та відповідна контактуюча ділянка гвинта, що призначена для входження у даний радіальний отвір, виконані конічними, відповідно до корисної моделі кожна різальна вставка виконана з додатковим радіальним отвором та закріплена відповідним додатковим гвинтом з конічною контактуючою поверхнею, причому осі радіальних отворів вставки зміщені в протилежних напрямках відносно осей відповідних їм гвинтів з конічними контактуючими поверхнями. Виконання торцевої фрези в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє здійснювати входження конічної ділянки кожного з двох гвинтів по черзі у відповідні отвори різальної вставки, при цьому зазначена різальна вставка отримує можливість переміщення вздовж отвору, в якому вона встановлена і, таким чином, здійснювати регулювання осьового вильоту вставки відносно корпусу торцевої фрези, що дозволяє підвищити точність настроювання фрези та мінімізувати торцеве биття різальних елементів. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1, 3, 4, 5 показано осьові перерізи різних варіантів виконання торцевої фрези, на фіг. 2 - відповідно розріз А-А на фіг. 1 та 3, на фіг. 6 - 3D-модель конструкції торцевої фрези за фіг. 1. Торцева фреза містить корпус 1, у циліндричних отворах 2 якого встановлені різальні вставки 3 з конічними радіальними отворами 4 і 5 (див. фіг. 1, 2, 3, 4, 5, 6). Різальна вставка 3 60131 4 закріплена гвинтами 6 і 7, розташованими в нарізних отворах корпусу 1, які містять конічні ділянки 8 і 9, що контактують з відповідними поверхнями отворів 4 і 5. Для підвищення надійності різальна вставка 3 закріплена по плоскій лисці 10 допоміжним гвинтом 11. Отвори 4 і 5 різальної вставки 3 виконані зі зміщенням їх осей у протилежних напрямках відносно осей відповідних їм гвинтів 6 і 7 (на фіг 1 і 4 - ближче один до одного, на фіг 3 і 5 - далі один від одного). Запропонована конструкція торцевої фрези працює таким чином. Різальну вставку 3 установлюють зовнішньою циліндричною поверхнею у отвір 2 корпусу 1 фрези. Регулювання положення вставки 3 відносно корпусу 1 здійснюють за рахунок почергового введення конічних ділянок 8 і 9 гвинтів 6 і 7 у відповідні отвори 4 і 5 різальної вставки 3, при цьому різальна вставка 3 отримує можливість переміщуватися вздовж отвору 2. Для здійснення переміщення вставки 3 необхідно один із гвинтів (5 або 6) попередньо злегка викрутити, а інший гвинт, відповідно, вкрутити: гвинт, що вкручується, своєю конічною поверхнею (8 або 9) буде контактувати з відповідною поверхню радіального отвору (4 або 5) і таким чином переміщувати різальну вставку 3 уздовж отвору 2. Після цього здійснюють остаточну фіксацію положення різальної вставки 3 відносно корпусу 1 за допомогою гвинта 11. Таким чином, розроблена конструкція торцевої фрези у порівнянні з існуючими дозволяє підвищити точність настроювання фрези та мінімізувати торцеве биття різальних елементів, що особливо важливо для чистової обробки матеріалів. 5 Комп’ютерна верстка Г. Паяльніков 60131 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
