Стартер тлійного розряду

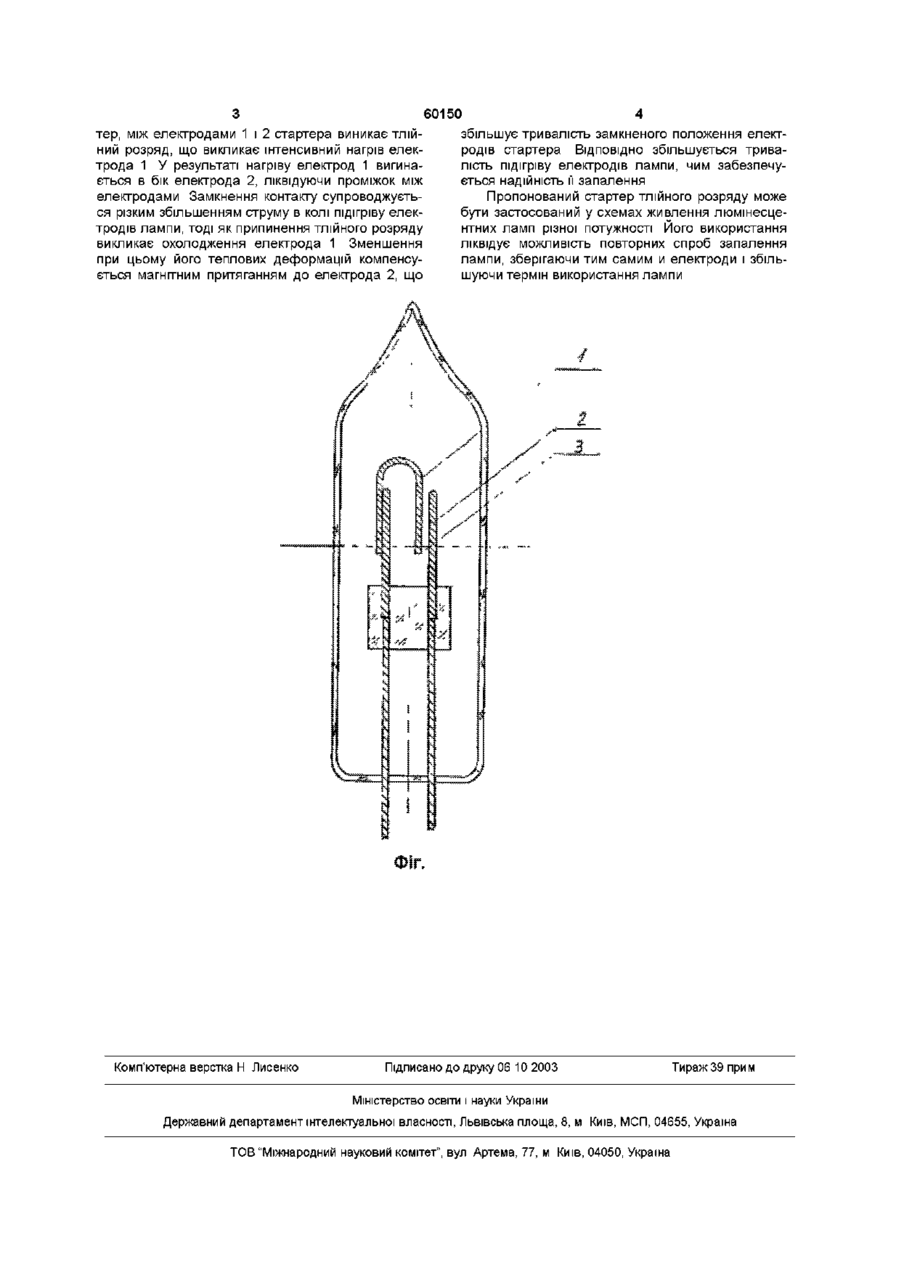

Стартер тлійного розряду, що містить герметизований балон, усередині якого розміщені рухомий електрод, виконаний з термобіметалу, що має феромагнітні властивості, і нерухомий електрод, який відрізняється тим, що нерухомий електрод виконаний у вигляді електропровідного постійного м а гніта Винахід належить до світлотехніки, зокрема до пристроїв для запалення розрядних ламп Відомий стартер тлійного розряду, що містить герметизований балон, усередині якого розміщені два електроди з термочутливими елементами, один з яких має ділянку з матеріалу з оборотною пам'яттю форми і закріплений на циліндрі, що охоплює другий електрод (Авторське свідоцтво СРСР №1612383, Н05В41/06, 1990) У такому стартері прискорюється процес замикання електродів під дією тлійного розряду, проте складність конструкції обмежує його широке використання Найбільш близьким за технічною сутністю до запропонованого є обраний як прототип стартер тлійного розряду, що містить герметизований балон, усередині якого розміщені рухомий електрод, виконаний з термобіметалу, що має феромагнітні властивості, і нерухомий електрод, виконаний з немагнітного матеріалу (Справочная книга по светотехнике Под ред Ю А Айзенберга - М Энергоиздат, 1995) Тривалість замкненого положення електродів у такому стартері, що визначається швидкістю охолодження рухомого електрода, може виявитися недостатньою для нагріву електродів лампи до температури, при якій величина емісії електронів з їх поверхні забезпечує запалення лампи, що супроводжується багаторазовими спробами запалення і ВІДПОВІДНИМ скороченням терміну використання лампи В основу винаходу поставлено завдання удосконалення такого стартера тлійного розряду, в якому за рахунок виготовлення нерухомого елект рода у вигляді постійного магніту забезпечується магнітне притягання рухомого електрода до нерухомого та збільшується тривалість замкненого положення електродів стартера, в результаті чого забезпечується надійне запалення лампи Поставлене завдання вирішується тим, що в стартері тлійного розряду, що містить герметизований балон, усередині якого розміщені рухомий електрод, виконаний з термобіметалу, що має феромагнітні властивості, і нерухомий електрод, згідно з винаходом нерухомий електрод виконаний у вигляді електропровідного постійного магніту Запропонований стартер тлійного розряду відрізняється від прототипу матеріалом нерухомого електрода Сутність винаходу полягає в тому, що внаслідок магнітного притягання нагрітого тлійним розрядом рухомого електрода до нерухомого збільшується тривалість замкненого положення електродів у процесі охолодження рухомого електрода Збільшення часу протікання через замкнений контакт стартера струму підігріву електродів лампи забезпечує її надійне запалення, збільшуючи термін використання лампи, тобто досягається вирішення поставленої задачі На приведеному кресленні показано пропонований стартер тлійного розряду Стартер містить герметизований балон, в якому встановлений рухомий електрод 1 з термобіметалу і нерухомий електрод 2 у вигляді постійного магніту з проміжком 3 між електродами 1 і 2 в початковому стані При вмиканні лампи, паралельно до якої з послідовним вмиканням її електродів ввімкнуто стар (21)2003021240 О ю о (О тер, між електродами 1 і 2 стартера виникає тлійний розряд, що викликає інтенсивний нагрів електрода 1 У результаті нагріву електрод 1 вигинається в бік електрода 2, ліквідуючи проміжок між електродами Замкнення контакту супроводжується різким збільшенням струму в колі підігріву електродів лампи, тоді як припинення тліиного розряду викликає охолодження електрода 1 Зменшення при цьому його теплових деформацій компенсується магнітним притяганням до електрода 2, що Комп'ютерна верстка Н Лисенко 60150 збільшує тривалість замкненого положення електродів стартера ВІДПОВІДНО збільшується тривалість підігріву електродів лампи, чим забезпечується надійність її запалення Пропонований стартер тліиного розряду може бути застосований у схемах живлення люмінесцентних ламп різної потужності Його використання ліквідує можливість повторних спроб запалення лампи, зберігаючи тим самим и електроди і збільшуючи термін використання лампи Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
