Стартер для запалювання люмінесцентної лампи

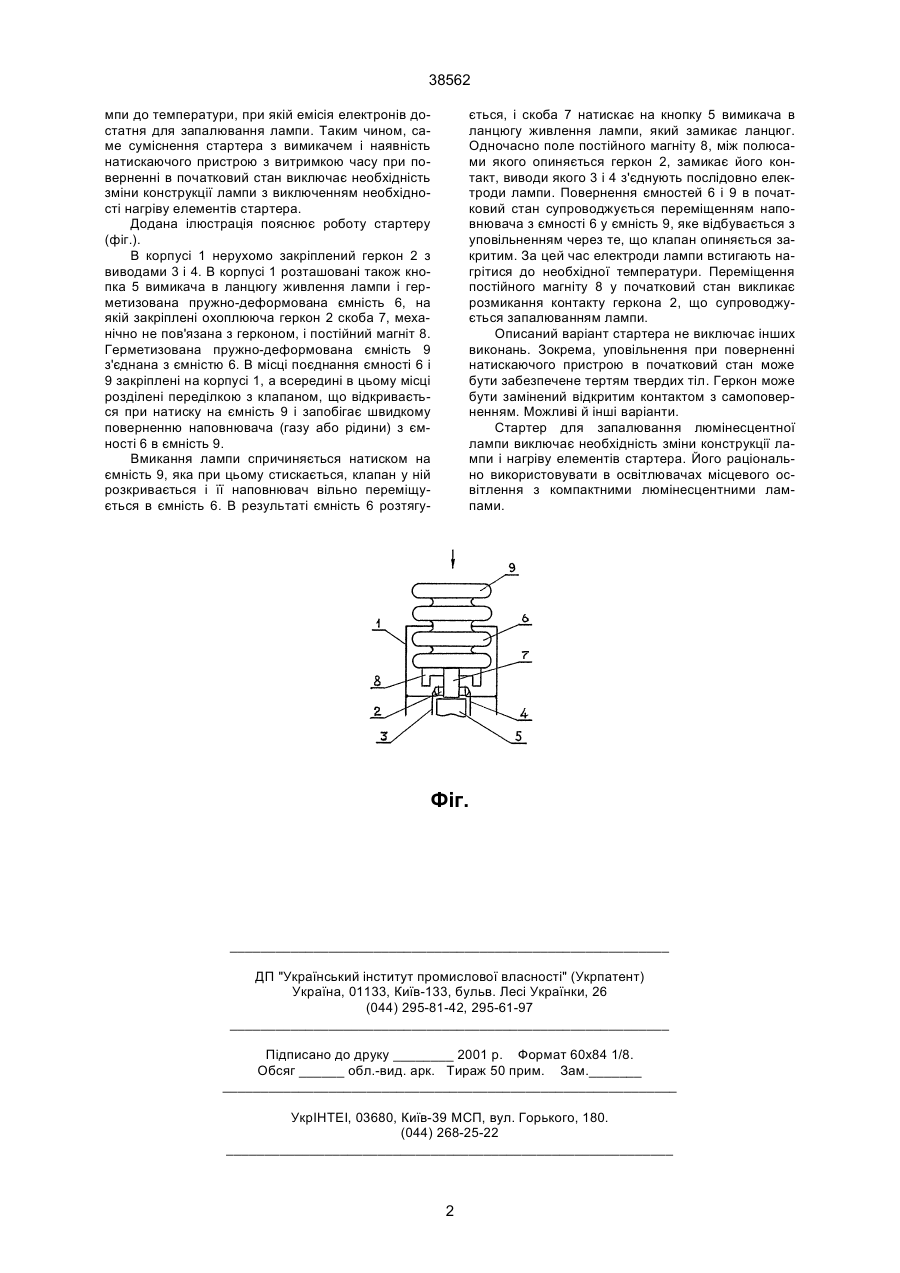

1. Стартер для запалювання люмінесцентної лампи, що вбудований в елементи конструкції живлячого лампу ланцюга і містить електричний контакт з самоповерненням в ланцюгу підігріву елект 38562 мпи до температури, при якій емісія електронів достатня для запалювання лампи. Таким чином, саме суміснення стартера з вимикачем і наявність натискаючого пристрою з витримкою часу при поверненні в початковий стан виключає необхідність зміни конструкції лампи з виключенням необхідності нагріву елементів стартера. Додана ілюстрація пояснює роботу стартеру (фіг.). В корпусі 1 нерухомо закріплений геркон 2 з виводами 3 і 4. В корпусі 1 розташовані також кнопка 5 вимикача в ланцюгу живлення лампи і герметизована пружно-деформована ємність 6, на якій закріплені охоплююча геркон 2 скоба 7, механічно не пов'язана з герконом, і постійний магніт 8. Герметизована пружно-деформована ємність 9 з'єднана з ємністю 6. В місці поєднання ємності 6 і 9 закріплені на корпусі 1, а всередині в цьому місці розділені переділкою з клапаном, що відкривається при натиску на ємність 9 і запобігає швидкому поверненню наповнювача (газу або рідини) з ємності 6 в ємність 9. Вмикання лампи спричиняється натиском на ємність 9, яка при цьому стискається, клапан у ній розкривається і її наповнювач вільно переміщується в ємність 6. В результаті ємність 6 розтягу ється, і скоба 7 натискає на кнопку 5 вимикача в ланцюгу живлення лампи, який замикає ланцюг. Одночасно поле постійного магніту 8, між полюсами якого опиняється геркон 2, замикає його контакт, виводи якого 3 і 4 з'єднують послідовно електроди лампи. Повернення ємностей 6 і 9 в початковий стан супроводжується переміщенням наповнювача з ємності 6 у ємність 9, яке відбувається з уповільненням через те, що клапан опиняється закритим. За цей час електроди лампи встигають нагрітися до необхідної температури. Переміщення постійного магніту 8 у початковий стан викликає розмикання контакту геркона 2, що супроводжується запалюванням лампи. Описаний варіант стартера не виключає інших виконань. Зокрема, уповільнення при поверненні натискаючого пристрою в початковий стан може бути забезпечене тертям твердих тіл. Геркон може бути замінений відкритим контактом з самоповерненням. Можливі й інші варіанти. Стартер для запалювання люмінесцентної лампи виключає необхідність зміни конструкції лампи і нагріву елементів стартера. Його раціонально використовувати в освітлювачах місцевого освітлення з компактними люмінесцентними лампами. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
