Стартер для запалювання люмінесцентних ламп

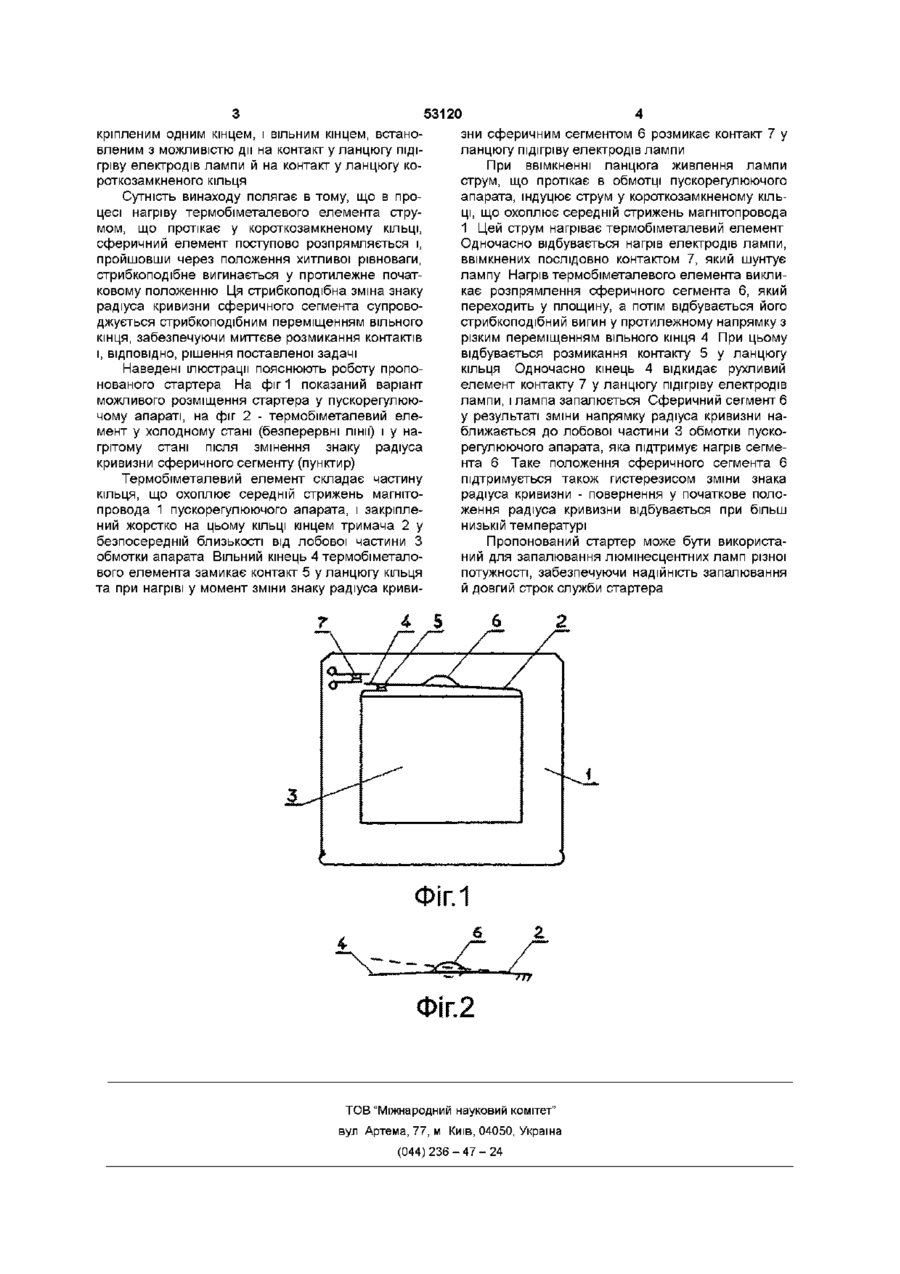

Стартер для запалювання люмінесцентних ламп, який містить розмикаючий контакт у ланцюзі підігріву електродів люмінесцентної лампи з термомеханічним елементом, який розміщений поблизу обмотки пускорегулюючого апарата, є час тиною короткозамкненого кільця, що охоплює стрижень магнітопроводу пускорегулюючого апарата, і встановлений з можливістю при нагріві розриву ланцюга кільця з одночасним розмиканням контакту у ланцюзі підігріву електродів лампи, який відрізняється тим, що термомеханічний елемент виконаний з термобіметалу у вигляді сферичного сегменту з внутрішньою поверхнею з активного шару, причому сегмент оснащений тримачем, закріпленим одним кінцем, і вільним кінцем, встановленим з можливістю дії на контакт у ланцюзі підігріву електродів лампи і на контакт у ланцюзі короткозамкненого кільця Винахід відноситься до світлотехніки, зокрема до пристроїв для запалювання розрядних ламп Відомий стартер для люмінесцентних ламп, що містить у ланцюгу підігріву електродів люмінесцентної лампи термомеханічний елемент, який змінює свою геометрію під дією нагріву струмом тліючого розряду (Авторське свідоцтво СРСР № 1612383, кл Н 05 В 41/06, 1990) Необхідність попереднього нагріву термомеханічного елемента струмом тліючого розряду для замикання контактів у ланцюгу підігріву електродів лампи з наступним розмиканням контактів при його остиганні ускладнює й подовжує процес запалювання лампи Найбільш близьким за технічною сутністю до пропонованого є обраний як прототип стартер для запалювання люмінесцентних ламп, який містить розмикаючий контакт у ланцюгу підігріву електродів лампи з термомеханічним елементом, який розміщений поблизу обмотки пускорегулюючого апарата, є частиною короткозамкненого кільця, що охоплює стрижень магнітопроводу пускорегулюючого апарата, і встановлений з можливістю при нагріві розриву ланцюга кільця з одночасним розмиканням контакту в ланцюгу підігріву електродів лампи (Деклараційний патент України № 36837, кл Н 05 В 41/06, 2001) них ламп забезпечує швидкий підігрів електродів лампи, однак не містить елементів конструкції, що визначають швидкість розмикання короткозамкненого кільця і ланцюга підігріву електродів лампи для підвищення надійності запалювання лампи й підвищення ЗНОСОСТІЙКОСТІ контактів В основу винаходу поставлена задача створення такого стартера для запалювання люмінесцентних ламп, в якому за умов стрибкоподібного змінення геометрії термомеханічного елемента досягалося б миттєве розмикання ланцюга підігріву електродів лампи та короткозамкненого кільця з ВІДПОВІДНИМ підвищенням надійності запалювання лампи й підвищенням ЗНОСОСТІЙКОСТІ контактів Поставлена задача вирішується тим, що в стартері для запалювання люмінесцентних ламп, який містить розмикаючий контакт в ланцюгу підігріву електродів лампи з термомеханічним елементом, який розміщений поблизу обмотки пускорегулюючого апарата, є частиною короткозамкненого кільця, що охоплює стрижень магнітопровода пускорегулюючого апарата, і встановлений з можливістю при нагріві розриву ланцюга кільця з одночасним розмиканням контакту в ланцюгу підігріву електродів лампи, термомеханічний елемент виконаний з термобіметалу у вигляді сферичного сегменту з внутрішньою поверхнею з активного шару, причому сегмент оснащений тримачем, за Такий стартер для запалювання люмінесцент со Ю 53120 зни сферичним сегментом 6 розмикає контакт 7 у кріпленим одним кінцем, і вільним кінцем, встаноланцюгу підігріву електродів лампи вленим з можливістю дії на контакт у ланцюгу підіПри ввімкненні ланцюга живлення лампи гріву електродів лампи й на контакт у ланцюгу кострум, що протікає в обмотці пускорегулюючого роткозамкненого кільця апарата, індуцює струм у короткозамкненому КІЛЬСутність винаходу полягає в тому, що в проЦІ, що охоплює середній стрижень магнітопровода цесі нагріву термобіметалевого елемента стру1 Цей струм нагріває термобіметалевий елемент мом, що протікає у короткозамкненому КІЛЬЦІ, Одночасно відбувається нагрів електродів лампи, сферичний елемент поступово розпрямляється і, ввімкнених послідовно контактом 7, який шунтує пройшовши через положення хитливої рівноваги, лампу Нагрів термобіметалевого елемента виклистрибкоподібне вигинається у протилежне початкає розпрямлення сферичного сегмента 6, який ковому положенню Ця стрибкоподібна зміна знаку переходить у площину, а потім відбувається його радіуса кривизни сферичного сегмента супровострибкоподібний вигин у протилежному напрямку з джується стрибкоподібним переміщенням вільного різким переміщенням вільного кінця 4 При цьому кінця, забезпечуючи миттєве розмикання контактів відбувається розмикання контакту 5 у ланцюгу і, ВІДПОВІДНО, рішення поставленої задачі кільця Одночасно кінець 4 відкидає рухливий Наведені ілюстрації пояснюють роботу пропоелемент контакту 7 у ланцюгу підігріву електродів нованого стартера На фіг 1 показаний варіант лампи, і лампа запалюється Сферичний сегмент 6 можливого розміщення стартера у пускорегулююу результаті зміни напрямку радіуса кривизни начому апараті, на фіг 2 - термобіметалевий елеближається до лобової частини 3 обмотки пускомент у холодному стані (безперервні лінії") і у нарегулюючого апарата, яка підтримує нагрів сегмегрітому стані після змінення знаку радіуса нта 6 Таке положення сферичного сегмента 6 кривизни сферичного сегменту (пунктир) підтримується також гистерезисом зміни знака Термобіметалевий елемент складає частину радіуса кривизни - повернення у початкове полокільця, що охоплює середній стрижень магнітоження радіуса кривизни відбувається при більш провода 1 пускорегулюючого апарата, і закріпленизькій температурі ний жорстко на цьому КІЛЬЦІ кінцем тримача 2 у безпосередній близькості від лобової частини З Пропонований стартер може бути використаобмотки апарата Вільний кінець 4 термобіметалоний для запалювання люмінесцентних ламп різної вого елемента замикає контакт 5 у ланцюгу кільця потужності, забезпечуючи надійність запалювання та при нагріві у момент зміни знаку радіуса кривий довгий строк служби стартера Фіг.1 •7 77 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
