Вимірювальний трубопровід із звужуючим пристроєм для вимірювання витрати рідин та газу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 60171

Опубліковано: 10.06.2011

Автори: Єгоров Віктор Олександрович, Михайленко Сергій Миколайович, Вовнянко Руслан Вікторович, Потанін Анатолій Юрійович

Завантажити PDF файл.

Формула / Реферат

Вимірювальний трубопровід із звужуючим пристроєм для вимірювання витрати рідин і газу, що складається з двох прямих каліброваних ділянок і встановленого між ними звужуючого пристрою, що включає вимірювальну діафрагму, корпус, забезпечений вікном у вигляді щілини для установки діафрагми, і камери для відбору тиску, який відрізняється тим, що корпус виконаний у вигляді циліндрової втулки і розміщений між двома ступінчастими фланцями, що створюють з корпусом роз'ємні з'єднання, діафрагма розташована між торцевими поверхнями фланців і притиснута шпильками до торцевої поверхні одного з фланців, а камери для відбору тиску утворені кільцевими розточуваннями, які виконані в торцях обох фланців.

Текст

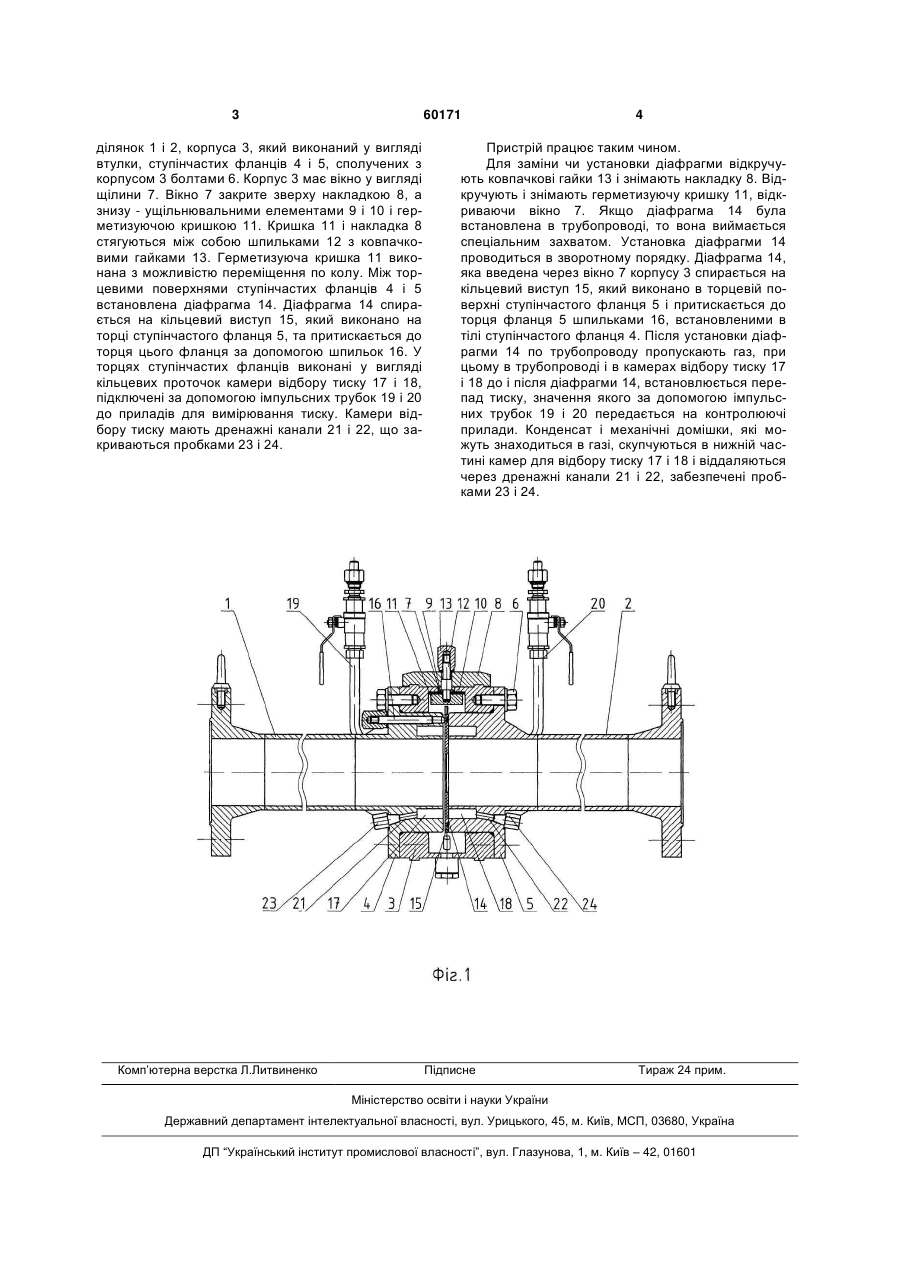

Вимірювальний трубопровід із звужуючим пристроєм для вимірювання витрати рідин і газу, що складається з двох прямих каліброваних діля 3 60171 ділянок 1 і 2, корпуса 3, який виконаний у вигляді втулки, ступінчастих фланців 4 і 5, сполучених з корпусом 3 болтами 6. Корпус 3 має вікно у вигляді щілини 7. Вікно 7 закрите зверху накладкою 8, а знизу - ущільнювальними елементами 9 і 10 і герметизуючою кришкою 11. Кришка 11 і накладка 8 стягуються між собою шпильками 12 з ковпачковими гайками 13. Герметизуюча кришка 11 виконана з можливістю переміщення по колу. Між торцевими поверхнями ступінчастих фланців 4 і 5 встановлена діафрагма 14. Діафрагма 14 спирається на кільцевий виступ 15, який виконано на торці ступінчастого фланця 5, та притискається до торця цього фланця за допомогою шпильок 16. У торцях ступінчастих фланців виконані у вигляді кільцевих проточок камери відбору тиску 17 і 18, підключені за допомогою імпульсних трубок 19 і 20 до приладів для вимірювання тиску. Камери відбору тиску мають дренажні канали 21 і 22, що закриваються пробками 23 і 24. Комп’ютерна верстка Л.Литвиненко 4 Пристрій працює таким чином. Для заміни чи установки діафрагми відкручують ковпачкові гайки 13 і знімають накладку 8. Відкручують і знімають герметизуючу кришку 11, відкриваючи вікно 7. Якщо діафрагма 14 була встановлена в трубопроводі, то вона виймається спеціальним захватом. Установка діафрагми 14 проводиться в зворотному порядку. Діафрагма 14, яка введена через вікно 7 корпусу 3 спирається на кільцевий виступ 15, який виконано в торцевій поверхні ступінчастого фланця 5 і притискається до торця фланця 5 шпильками 16, встановленими в тілі ступінчастого фланця 4. Після установки діафрагми 14 по трубопроводу пропускають газ, при цьому в трубопроводі і в камерах відбору тиску 17 і 18 до і після діафрагми 14, встановлюється перепад тиску, значення якого за допомогою імпульсних трубок 19 і 20 передається на контролюючі прилади. Конденсат і механічні домішки, які можуть знаходиться в газі, скупчуються в нижній частині камер для відбору тиску 17 і 18 і віддаляються через дренажні канали 21 і 22, забезпечені пробками 23 і 24. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Measuring pipeline with narrowing device for measurement of flow rate of liquids and gas

Автори англійською

Potanin Anatolii Yuriiovych, Yehorov Viktor Oleksandrovych, Vovnianko Ruslan Viktorovych, Mykhailenko Serhii Mykolaiovych

Назва патенту російською

Измерительный трубопровод с суживающим устройством для измерения расхода жидкостей и газа

Автори російською

Потанин Анатолий Юрьевич, Егоров Виктор Александрович, Вовнянко Руслан Викторович, Михайленко Сергей Николаевич

МПК / Мітки

Автори: Лісіцин Євген Федорович, Войцехівський Олександр Владиславович

МПК: G01F 1/00, G01F 1/05

Мітки: пристрій, витрати, кількості, вимірювання, рідин

Формула / Реферат:

Устройство для измерения расхода и количества жидкостей, содержащее сужающий элемент с установленными в нем датчиками давления с преобразователями измеряемого параметра в электрический сигнал, программный преобразователь, который соединен с датчиками давления, отличающееся тем, что в устройство введены блок коррекции нуля, таймер, внутренний резервный блок питания, при этом блок коррекции нуля соединен с сужающим элементом, датчиками давления...
