Фільтр для очищення газу

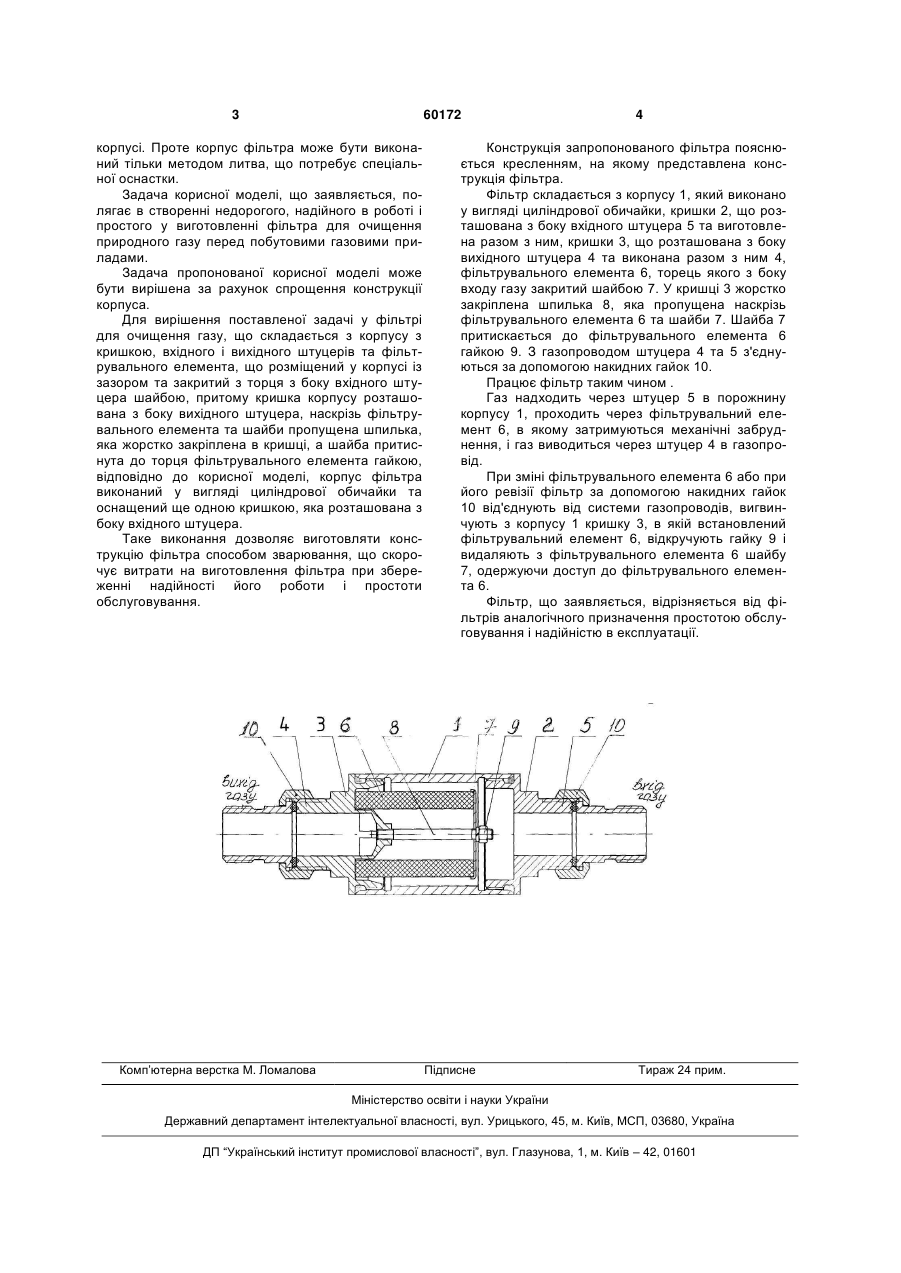

Фільтр для очищення газу, який складається з корпусу з кришкою, вхідного та вихідного штуцерів 3 60172 корпусі. Проте корпус фільтра може бути виконаний тільки методом литва, що потребує спеціальної оснастки. Задача корисної моделі, що заявляється, полягає в створенні недорогого, надійного в роботі і простого у виготовленні фільтра для очищення природного газу перед побутовими газовими приладами. Задача пропонованої корисної моделі може бути вирішена за рахунок спрощення конструкції корпуса. Для вирішення поставленої задачі у фільтрі для очищення газу, що складається з корпусу з кришкою, вхідного і вихідного штуцерів та фільтрувального елемента, що розміщений у корпусі із зазором та закритий з торця з боку вхідного штуцера шайбою, притому кришка корпусу розташована з боку вихідного штуцера, наскрізь фільтрувального елемента та шайби пропущена шпилька, яка жорстко закріплена в кришці, а шайба притиснута до торця фільтрувального елемента гайкою, відповідно до корисної моделі, корпус фільтра виконаний у вигляді циліндрової обичайки та оснащений ще одною кришкою, яка розташована з боку вхідного штуцера. Таке виконання дозволяє виготовляти конструкцію фільтра способом зварювання, що скорочує витрати на виготовлення фільтра при збереженні надійності його роботи і простоти обслуговування. Комп’ютерна верстка М. Ломалова 4 Конструкція запропонованого фільтра пояснюється кресленням, на якому представлена конструкція фільтра. Фільтр складається з корпусу 1, який виконано у вигляді циліндрової обичайки, кришки 2, що розташована з боку вхідного штуцера 5 та виготовлена разом з ним, кришки 3, що розташована з боку вихідного штуцера 4 та виконана разом з ним 4, фільтрувального елемента 6, торець якого з боку входу газу закритий шайбою 7. У кришці 3 жорстко закріплена шпилька 8, яка пропущена наскрізь фільтрувального елемента 6 та шайби 7. Шайба 7 притискається до фільтрувального елемента 6 гайкою 9. З газопроводом штуцера 4 та 5 з'єднуються за допомогою накидних гайок 10. Працює фільтр таким чином . Газ надходить через штуцер 5 в порожнину корпусу 1, проходить через фільтрувальний елемент 6, в якому затримуються механічні забруднення, і газ виводиться через штуцер 4 в газопровід. При зміні фільтрувального елемента 6 або при його ревізії фільтр за допомогою накидних гайок 10 від'єднують від системи газопроводів, вигвинчують з корпусу 1 кришку 3, в якій встановлений фільтрувальний елемент 6, відкручують гайку 9 і видаляють з фільтрувального елемента 6 шайбу 7, одержуючи доступ до фільтрувального елемента 6. Фільтр, що заявляється, відрізняється від фільтрів аналогічного призначення простотою обслуговування і надійністю в експлуатації. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
