Звужуючий пристрій для вимірювання витрати рідин та газу
Номер патенту: 60170
Опубліковано: 10.06.2011
Автори: Вовнянко Руслан Вікторович, Потанін Анатолій Юрійович, Єгоров Віктор Олександрович, Михайленко Сергій Миколайович
Формула / Реферат
Звужуючий пристрій для вимірювання витрати рідин і газу, що включає діафрагму, корпус з вікном у вигляді щілини для установки діафрагми, і камери для відбору тиску, який відрізняється тим, що корпус виконаний у вигляді циліндрової втулки та розміщений між двома ступінчастими фланцями, що створюють з корпусом роз'ємні з'єднання, діафрагма розташована між торцевими поверхнями фланців і притиснута шпильками до торцевої поверхні одного з фланців, а камери для відбору тиску утворені кільцевими розточуваннями, які виконані в торцях обох фланців.
Текст

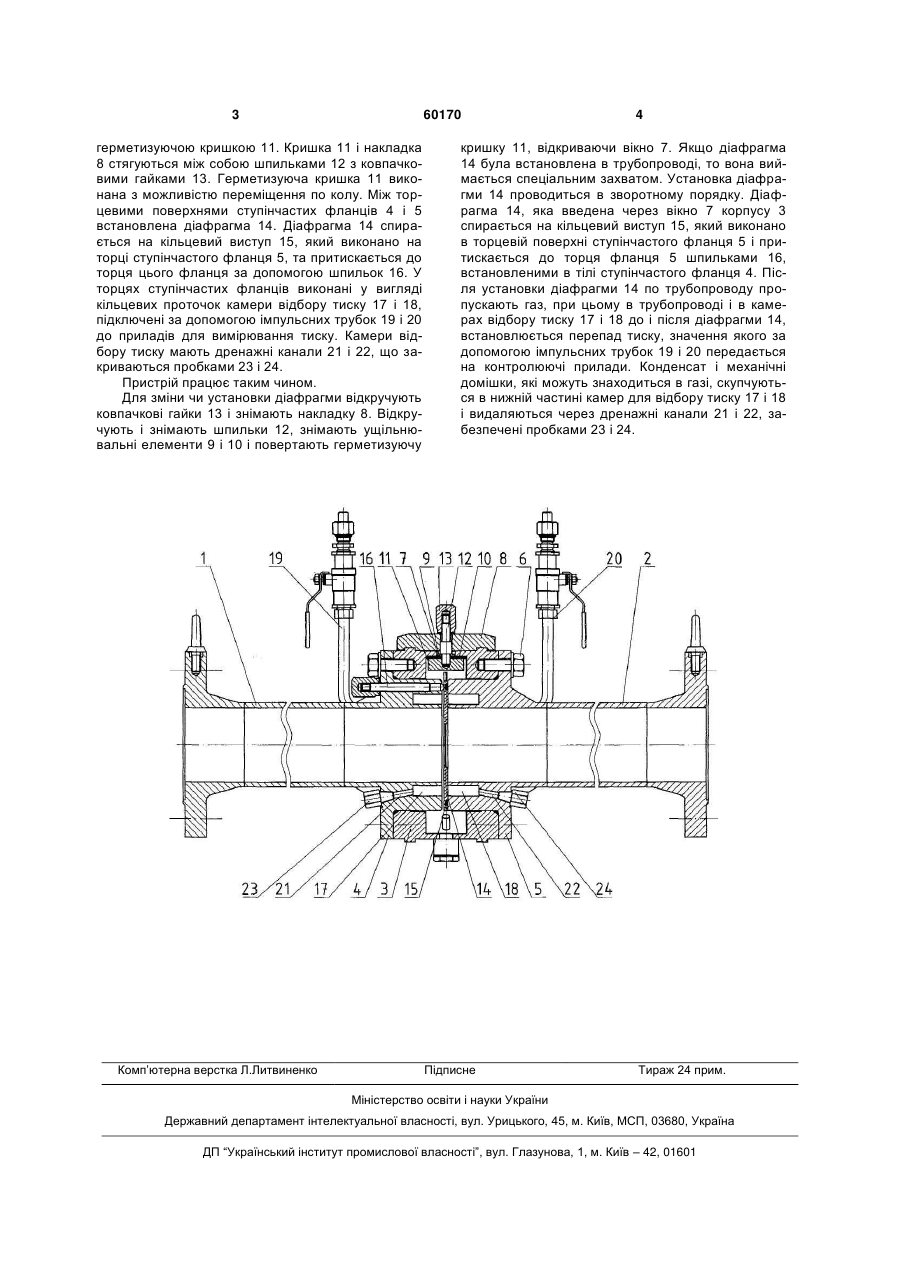

Звужуючий пристрій для вимірювання витрати рідин і газу, що включає діафрагму, корпус з вік 3 60170 герметизуючою кришкою 11. Кришка 11 і накладка 8 стягуються між собою шпильками 12 з ковпачковими гайками 13. Герметизуюча кришка 11 виконана з можливістю переміщення по колу. Між торцевими поверхнями ступінчастих фланців 4 і 5 встановлена діафрагма 14. Діафрагма 14 спирається на кільцевий виступ 15, який виконано на торці ступінчастого фланця 5, та притискається до торця цього фланця за допомогою шпильок 16. У торцях ступінчастих фланців виконані у вигляді кільцевих проточок камери відбору тиску 17 і 18, підключені за допомогою імпульсних трубок 19 і 20 до приладів для вимірювання тиску. Камери відбору тиску мають дренажні канали 21 і 22, що закриваються пробками 23 і 24. Пристрій працює таким чином. Для зміни чи установки діафрагми відкручують ковпачкові гайки 13 і знімають накладку 8. Відкручують і знімають шпильки 12, знімають ущільнювальні елементи 9 і 10 і повертають герметизуючу Комп’ютерна верстка Л.Литвиненко 4 кришку 11, відкриваючи вікно 7. Якщо діафрагма 14 була встановлена в трубопроводі, то вона виймається спеціальним захватом. Установка діафрагми 14 проводиться в зворотному порядку. Діафрагма 14, яка введена через вікно 7 корпусу 3 спирається на кільцевий виступ 15, який виконано в торцевій поверхні ступінчастого фланця 5 і притискається до торця фланця 5 шпильками 16, встановленими в тілі ступінчастого фланця 4. Після установки діафрагми 14 по трубопроводу пропускають газ, при цьому в трубопроводі і в камерах відбору тиску 17 і 18 до і після діафрагми 14, встановлюється перепад тиску, значення якого за допомогою імпульсних трубок 19 і 20 передається на контролюючі прилади. Конденсат і механічні домішки, які можуть знаходиться в газі, скупчуються в нижній частині камер для відбору тиску 17 і 18 і видаляються через дренажні канали 21 і 22, забезпечені пробками 23 і 24. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNarrowing device for measurement of flow rate of liquids and gas
Автори англійськоюPotanin Anatolii Yuriiovych, Yehorov Viktor Oleksandrovych, Vovnianko Ruslan Viktorovych, Mykhailenko Serhii Mykolaiovych
Назва патенту російськоюСуживающее устройство для измерения расхода жидкостей и газа
Автори російськоюПотанин Анатолий Юрьевич, Егоров Виктор Александрович, Вовнянко Руслан Викторович, Михайленко Сергей Николаевич
МПК / Мітки
МПК: G01F 1/34
Мітки: рідин, витрати, пристрій, вимірювання, газу, звужуючий
Код посилання
