Залізнична рейка
Формула / Реферат
Залізнична рейка для криволінійної ділянки колії, яка має головку, шийку і підошву, робоча поверхня якої виконана в поперечному перерізі криволінійною, яка відрізняється тим, що робоча поверхня головки рейки виконана з нахилом в межах 0,06-0,12 радіана до зовнішньої бокової грані на ширину, що дорівнює 2/3 ширини головки, у напрямку центра кривини колії.
Текст

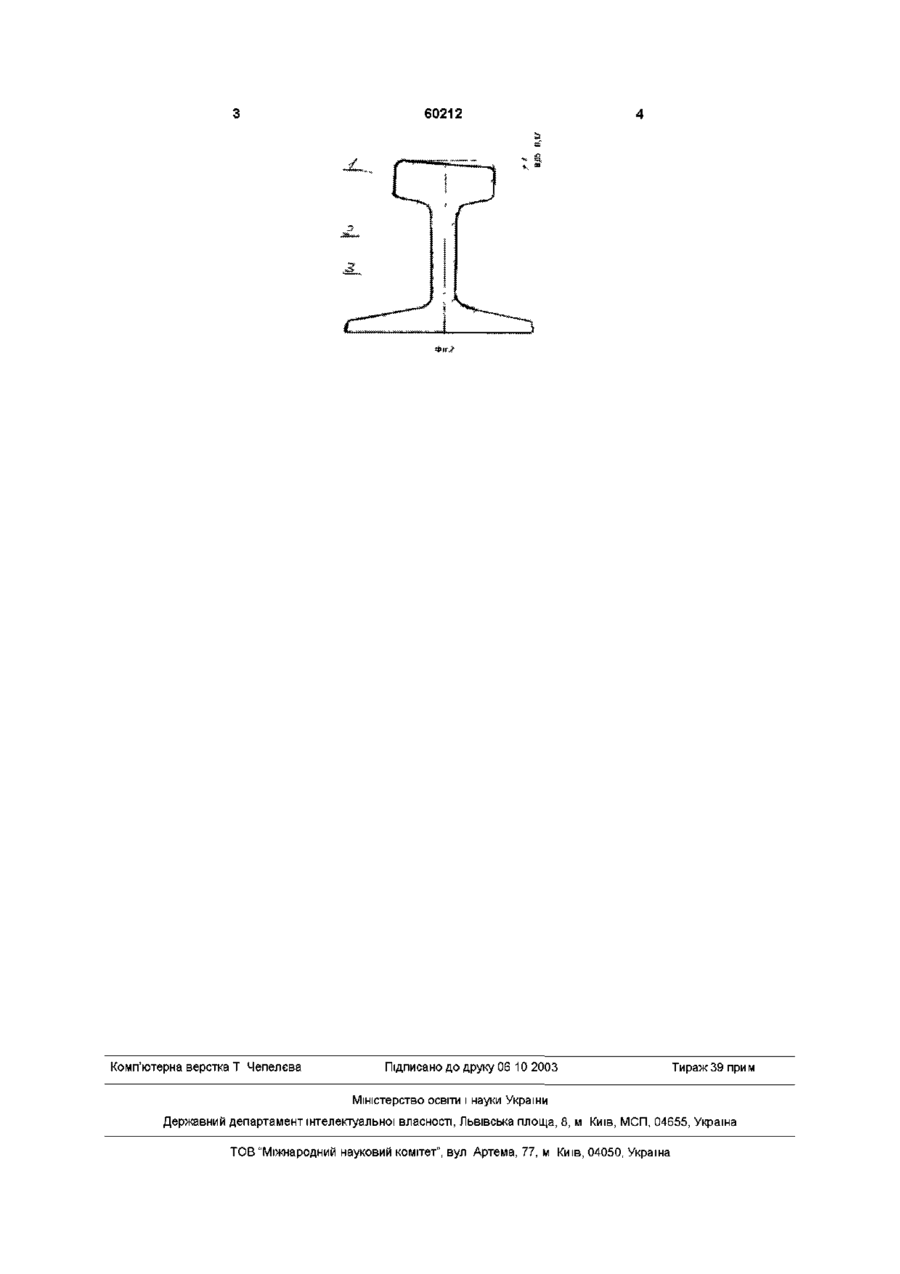

Залізничний рельс дія криволінійних участків путі, який має головку, шийку і підошву, робоча поверхність якого виконана в поперечному січенні криволінійною, який відрізняється тим, що для збільшення швидкості рухомого складу робоча поверхність головки рельса виконана з нахилом рівним в межах від 0,06-0,12 радіан до наружної бокової грані на ширину рівну 2/3 ширини головки Винахід відноситься до металургійної промисловості, в часті виготовляти рейки для залізничного транспорту ВІДОМІ залізничні рейки, які мають головку 1, шийку 2, підошву 3 фіг 1 Рейки Р65 і Р75 з радіусом закругленості 15-80-500-80-15/мм/ На криволінійній ДІЛЯНЦІ коли, при збільшеній швидкості, залізничний состав може зійти з рейок Для рейок, експлуатуючих на криволінійній ДІЛЯНЦІ коли необхідно конструктивно іншої форми рейки Винахід виключає можливість сходу залізничного составу з рейок Це вирішується технічним рішенням по розробці конструкції рейок За прототип вибрані залізничні рейки по авт свід №1796733 А 1, Е 01 В5/00 5/14 Недоліком прототипу є те, що нема 100%-го контакту поверховості катання колеса з поверхнею рейки на криволінійній ДІЛЯНЦІ КОЛИ В запропонованій конструкції залізничних рейок, робоча поверховість головки 1 фіг 2 виконана з несиметричним профілем з нахилом 0,06-0,12 радіан по відношенню до зовнішньої бокової грані головки являти базової на ширину рівну 2/3 ширини головки Нижня права частина головки 1 фіг 2 збільшена на 0,05-0,12 радіан для збільшення контакту ребра колеса з рейкою На фіг 1 зображено переріз залізничних рейок Р65 і Р75 На фіг 2 зображено переріз запропонованих залізничних рейок о (О 60212 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюRail-road rail
Назва патенту російськоюЖелезнодорожный рельс
МПК / Мітки
МПК: E01B 5/00
Мітки: залізнична, рейка
