Спосіб ультразвукової віброударної обробки поверхні довгомірних виробів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 79670

Опубліковано: 10.07.2007

Автори: Прокопенко Георгій Іванович, Кудрявцев Юрій Філіпович, Луговський Олександр Федорович, Клейман Якоб Ісакович, Мовчанюк Андрій Валерійович, Чорний Валерій Іванович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб ультразвукової віброударної обробки поверхні довгомірних виробів, при якому ультразвуковий перетворювач, зв'язаний з робочими інструментами, притискають нормовано до поверхні виробу і надають їм переміщення відносно один одного, який відрізняється тим, що обробку ведуть ультразвуковими перетворювачами, розміщеними вздовж лінії наданого виробу переміщення і по його профілю в кількості, необхідній для нанесення на одиницю поверхні виробу заданого по технології числа ударів, до вихідних кінців яких попередньо пружно притискають вхідні торці робочих інструментів, причому сили удару і притиску робочих інструментів вибирають по заданій глибині пластичної деформації матеріалу виробу, а швидкість переміщення V вибирається із умови

де f - частота коливань робочих інструментів;

l - розмір вихідного торця робочого інструменту вздовж лінії переміщення;

n - кількість робочих інструментів вздовж однієї лінії обробки.

2. Спосіб за п. 1, який відрізняється тим, що в зону контакту робочих інструментів із поверхнею виробу подають змащувальне та охолоджуюче тіло.

Текст

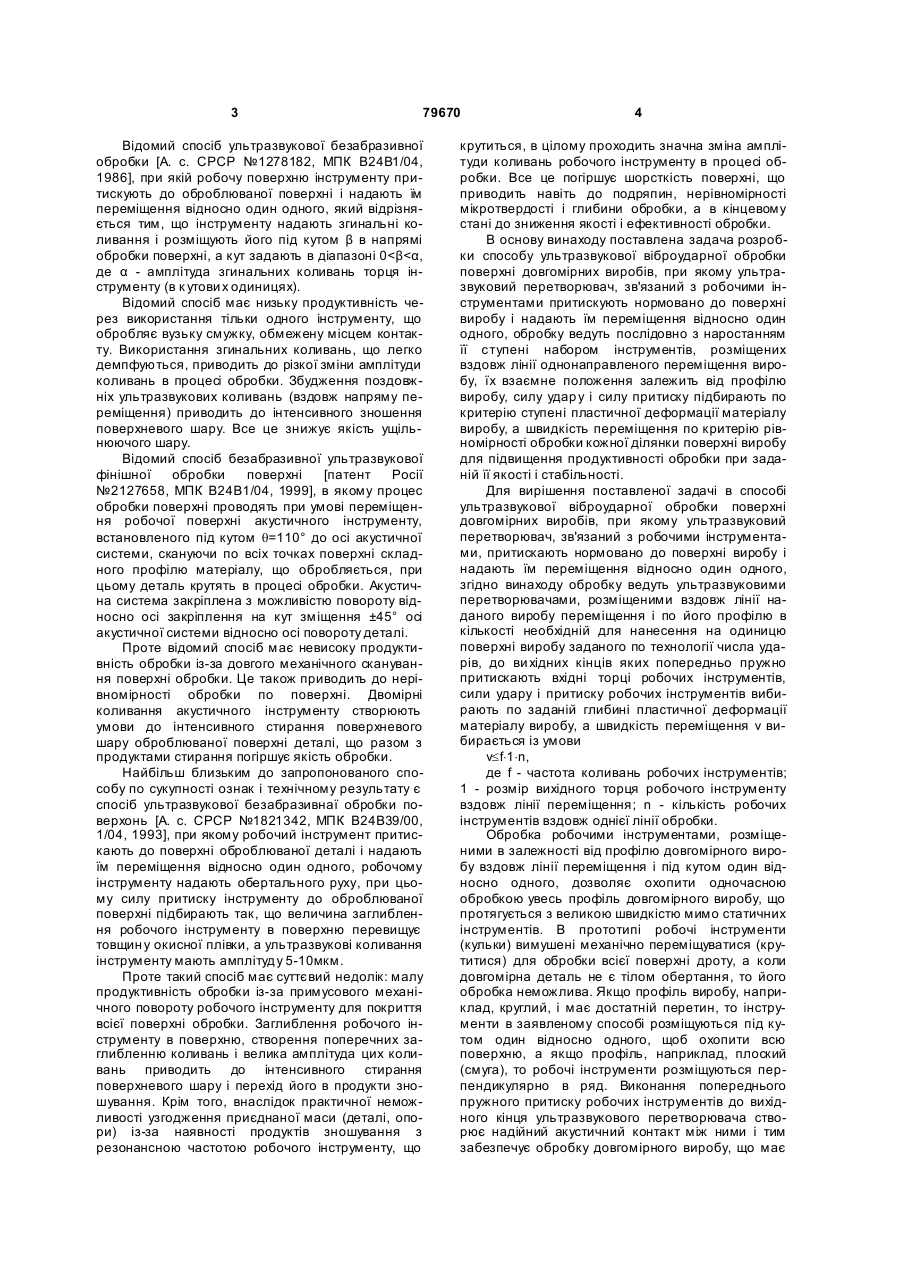

1. Спосіб ультразвукової віброударної обробки поверхні довгомірних виробів, при якому ультразвуковий перетворювач, зв'язаний з робочими C2 2 (13) 1 3 79670 Відомий спосіб ультразвукової безабразивної обробки [А. с. СРСР №1278182, МПК В24В1/04, 1986], при якій робочу поверхню інструменту притискують до оброблюваної поверхні і надають їм переміщення відносно один одного, який відрізняється тим, що інструменту надають згинальні коливання і розміщують його під кутом β в напрямі обробки поверхні, а кут задають в діапазоні 0

Дивитися

Додаткова інформація

Назва патенту англійською

Method of ultrasonic vibration impact treatment of surface of lengthy articles

Автори англійською

Prokopenko Heorhii Ivanovych, Luhovskyi Oleksandr Fedorovych, Chornyi Valerii Ivanovych, Movchaniuk Andrii Valeriiovych, Kleiman Yakob Isakovych, Kleiman, Jakov Isakovech, Kudriavtsev Yurii Filipovich, KUDRAVTSEV, Yuriy Filipovich

Назва патенту російською

Способ ультразвуковой виброударной обработки поверхности длинномерных изделий

Автори російською

Прокопенко Георгий Иванович, Луговский Александр Федорович, Черный Валерий Иванович, Мовчанюк Андрей Валерьевич, Клейман Якоб Исакович, Кудрявцев Юрий Филиппович

МПК / Мітки

МПК: B24B 39/00, B24B 1/04

Мітки: ультразвукової, віброударної, обробки, виробів, спосіб, довгомірних, поверхні
