Залізнична рейка
Номер патенту: 33599
Опубліковано: 15.02.2001
Автори: Козар Олександр Вікторович, Пшінько Олександр Миколайович, Кравець Віктор Володимирович, Распопов Олександр Сергійович
Текст

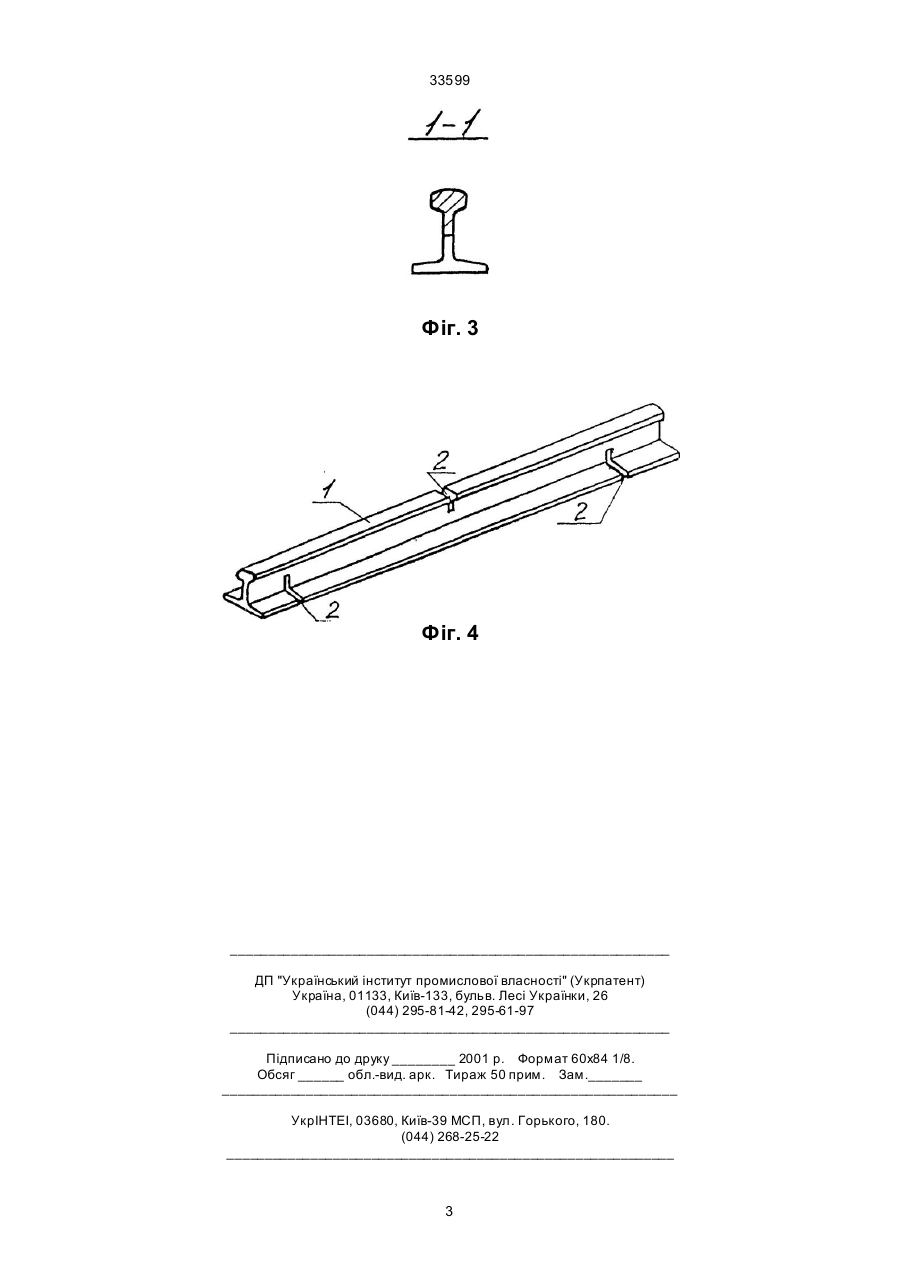

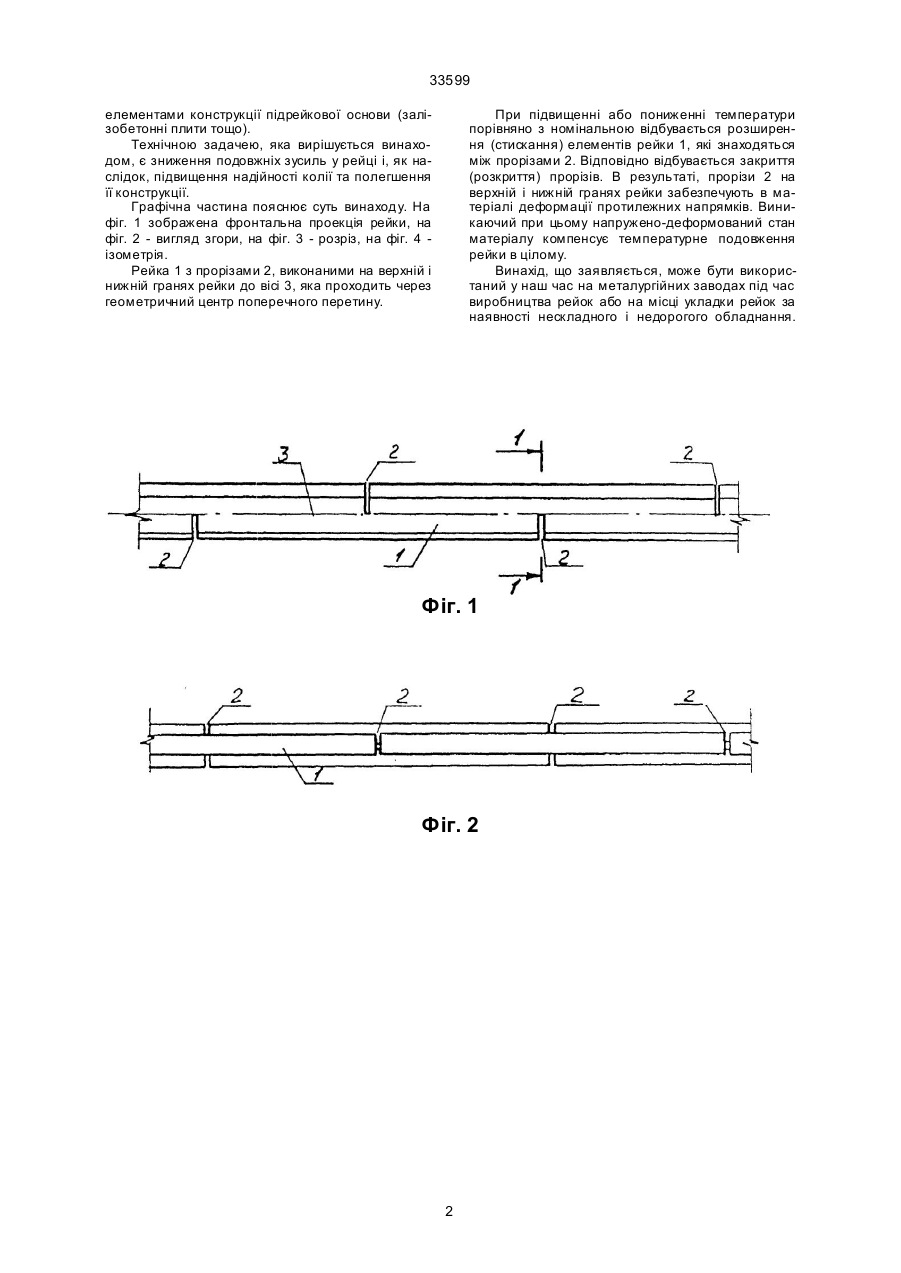

Залізнична рейка, яка спирається на підрейкову основу, відрізняється тим, що має розташовані поперемінно на верхній і нижній гранях рейки прорізи з постійним кроком до вісі, яка проходить через геометричний центр поперечного перетину, котрий лежить на перетині вісі симетрії поперечного перетину рейки і прямої, яка перпендикулярна до вісі симетрії і ділить перетин на дві рівні по площі частини. (19) (21) 99031418 (22) 16.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Пшінько Олександр Миколайович, Кравець Віктор Володимирович, Распопов Олександр Сергійович, Козар Олександр Вікторович (73) Дніпропетровський державний технічний університет залізничного транспорту 33599 елементами конструкції підрейкової основи (залізобетонні плити тощо). Технічною задачею, яка вирішується винаходом, є зниження подовжніх зусиль у рейці і, як наслідок, підвищення надійності колії та полегшення її конструкції. Графічна частина пояснює суть винаходу. На фіг. 1 зображена фронтальна проекція рейки, на фіг. 2 - вигляд згори, на фіг. 3 - розріз, на фіг. 4 ізометрія. Рейка 1 з прорізами 2, виконаними на верхній і нижній гранях рейки до вісі 3, яка проходить через геометричний центр поперечного перетину. При підвищенні або пониженні температури порівняно з номінальною відбувається розширення (стискання) елементів рейки 1, які знаходяться між прорізами 2. Відповідно відбувається закриття (розкриття) прорізів. В результаті, прорізи 2 на верхній і нижній гранях рейки забезпечують в матеріалі деформації протилежних напрямків. Виникаючий при цьому напружено-деформований стан матеріалу компенсує температурне подовження рейки в цілому. Винахід, що заявляється, може бути використаний у наш час на металургійних заводах під час виробництва рейок або на місці укладки рейок за наявності нескладного і недорогого обладнання. Фіг. 1 Фіг. 2 2 33599 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRailroad rail
Автори англійськоюPshinko Oleksandr Mykolaiovych, Kravets Viktor Volodymyrovych, Raspopov Oleksandr Serhiiovych, Kozar Oleksandr Viktorovych
Назва патенту російськоюЖелезнодорожный рельс
Автори російськоюПшинько Александр Николаевич, Кравец Виктор Владимирович, Распопов Александр Сергеевич, Козар Александр Викторович
МПК / Мітки
МПК: E01B 5/00
Мітки: рейка, залізнична
Код посилання
<a href="https://ua.patents.su/3-33599-zaliznichna-rejjka.html" target="_blank" rel="follow" title="База патентів України">Залізнична рейка</a>
