Кабель для електротранспорту

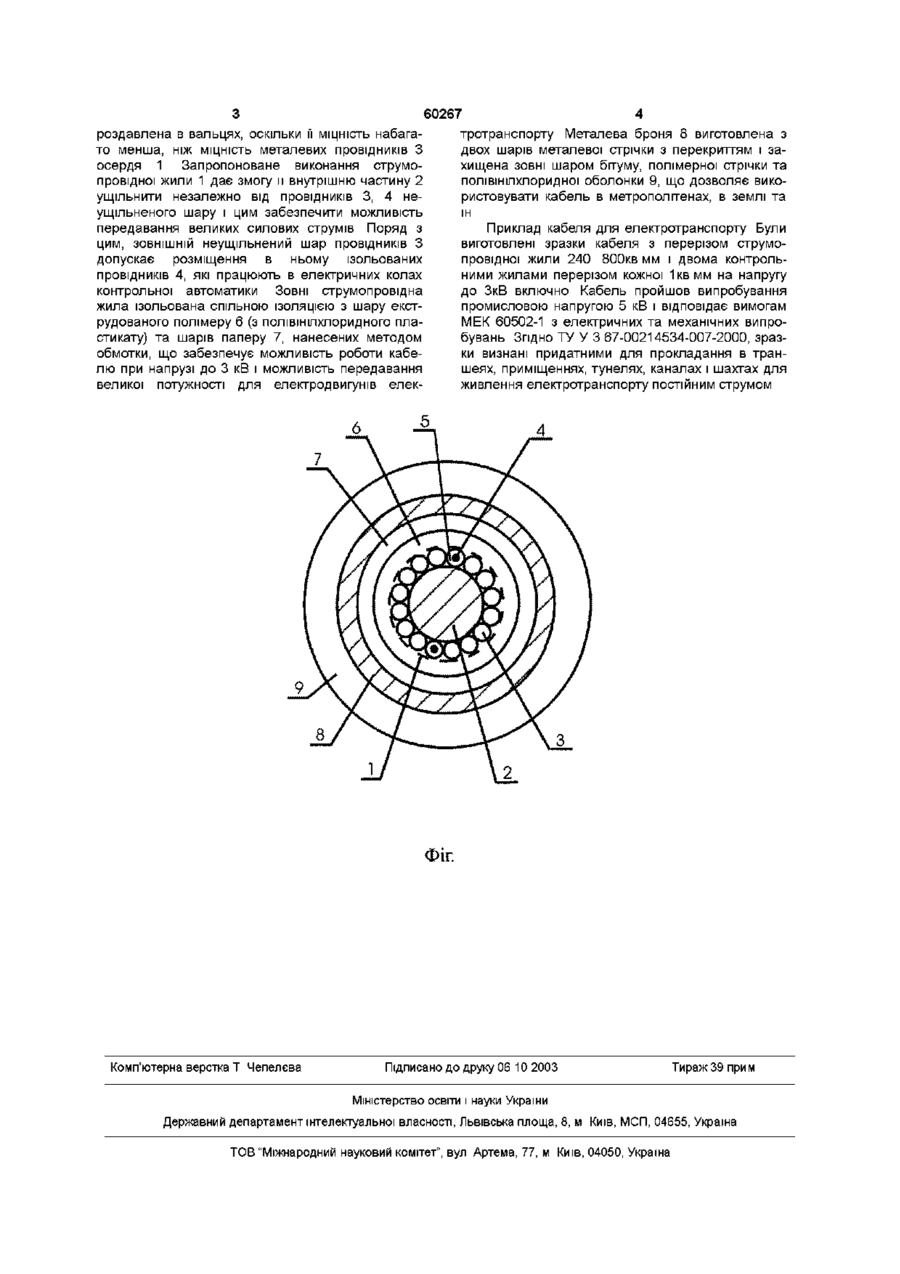

Кабель для електротранспорту, який містить струмопровідну жилу, виготовлену з окремих Винахід відноситься до електричних кабелів і проводів Відомий електричний провід, який містить ущільнену струмопровідну жилу з кількох неїзольованих скручених провідників та нанесений поверх неї шар ізоляції з полівінілхлориду [І] Його недоліком є незахищеність від механічних пошкоджень Найбільш близьким по конструкції до запропонованого кабелю є провід сигнально-силовий, який складається з струмопровідної жили у вигляді скручених неїзольованих провідників та нанесеної поверх неї спільної ізоляції [2] Його недоліком є неущільненість жили та відсутність в ній ізольованих контрольних провідників, що унеможливлює одночасне застосування кабелю в силових та контрольних електричних колах, які працюють в умовах загрози зовнішнього пошкодження на електротранспорті Задачею запропонованого винаходу є забезпечення можливості роботи кабеля в силових колах високої потужності та контрольних колах одночасно, в умовах загрози зовнішнього пошкодження Поставлена задача вирішується тим, що осердя струмопровідної жили ущільнене і може нести високі струмові навантаження, а поверх осердя в шарі неущільнених металевих провідників містяться контрольні окремо ізольовані провідники їх ІЗОЛЯЦІЯ не зазнає роздавлюючих зусиль при ущільненні осердя Окрім того, кабель має захист від ЗОВНІШНІХ ушкоджень провідників, та нанесену поверх неї спільну ІЗОЛЯЦІЮ, який відрізняється тим, що поверх спільної ізоляції накладено шар захищеної зовні металевої броні, струмопровідна жила складається з ущільненого осердя, поверх якого суцільним навиванням нанесено неущільнений шар провідників, принаймні один з яких має свою ІЗОЛЯЦІЮ, а спільна послідовно нанесених полімеру та паперу ІЗОЛЯЦІЯ шарів виготовлена з екструдованого ВІДПОВІДНІСТЬ критерію "новизна" кабелю для електротранспорту забезпечує те, що поверх спільної ізоляції накладено шар захищеної зовні металевої броні, струмопровідна жила складається з ущільненого осердя, поверх якого суцільним навиванням нанесено неущільнений шар провідників, принаймні один з яких має свою ІЗОЛЯЦІЮ, а спільна ІЗОЛЯЦІЯ виготовлена з послідовно нанесених шарів екструдованого полімеру та паперу Порівняння запропонованого рішення не тільки з прототипом, але й з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого кабеля критерію "суттєві відзнаки" На фіг наведено схематичне зображення перерізу запропонованого кабеля для електротранспорту Він МІСТИТЬ струмопровідну жилу 1, поверх якої нанесена спільна для всіх провідників ІЗОЛЯЦІЯ з шару полімеру 6 та паперу 7 і металева броня 8, захищена зовні шарами неметалевих матеріалів 9 Кабель працює так Осердя 2 скручують з окремих провідників і ущільнюють шляхом пропускання через вальці На ущільнене таким чином осердя, суцільним навиванням накладають неущільнений шар неїзольованих круглих провідників 3 та провідники 4, які мають свою ІЗОЛЯЦІЮ 5 Якби ущільнення струмопровідної жили проводилось по її зовнішньому периметру, зображеному пунктиром на фіг, то ІЗОЛЯЦІЯ 5 була б 1 (О о (О 60267 тротранспорту Металева броня 8 виготовлена з двох шарів металевої стрічки з перекриттям і захищена зовні шаром бітуму, полімерної стрічки та полівшілхлоридної оболонки 9, що дозволяє використовувати кабель в метрополітенах, в землі та ш Приклад кабеля для електротранспорту Були цим, ЗОВНІШНІЙ неущільнений шар провідників З виготовлені зразки кабеля з перерізом струмодопускає розміщення в ньому ізольованих провідної жили 240 800кв мм і двома контрольпровідників 4, які працюють в електричних колах ними жилами перерізом кожної 1кв мм на напругу контрольної автоматики Зовні струмопровідна до ЗкВ включно Кабель пройшов випробування жила ізольована спільною ІЗОЛЯЦІЄЮ З шару екстпромисловою напругою 5 кВ і відповідає вимогам рудованого полімеру 6 (з полівінілхлоридного плаМЕК 60502-1 з електричних та механічних випростикату) та шарів паперу 7, нанесених методом бувань Згідно ТУ У 3 67-00214534-007-2000, зразобмотки, що забезпечує можливість роботи кабеки визнані придатними для прокладання в транлю при напрузі до 3 кВ і можливість передавання шеях, приміщеннях, тунелях, каналах і шахтах для великої потужності для електродвигунів елекживлення електротранспорту постійним струмом роздавлена в вальцях, оскільки її МІЦНІСТЬ набагато менша, ніж МІЦНІСТЬ металевих провідників З осердя 1 Запропоноване виконання струмопровідної жили 1 дає змогу и внутрішню частину 2 ущільнити незалежно від провідників 3, 4 неущільненого шару і цим забезпечити можливість передавання великих силових струмів Поряд з ФІГ. Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
