Провід для під’єднання водозанурюваних електродвигунів

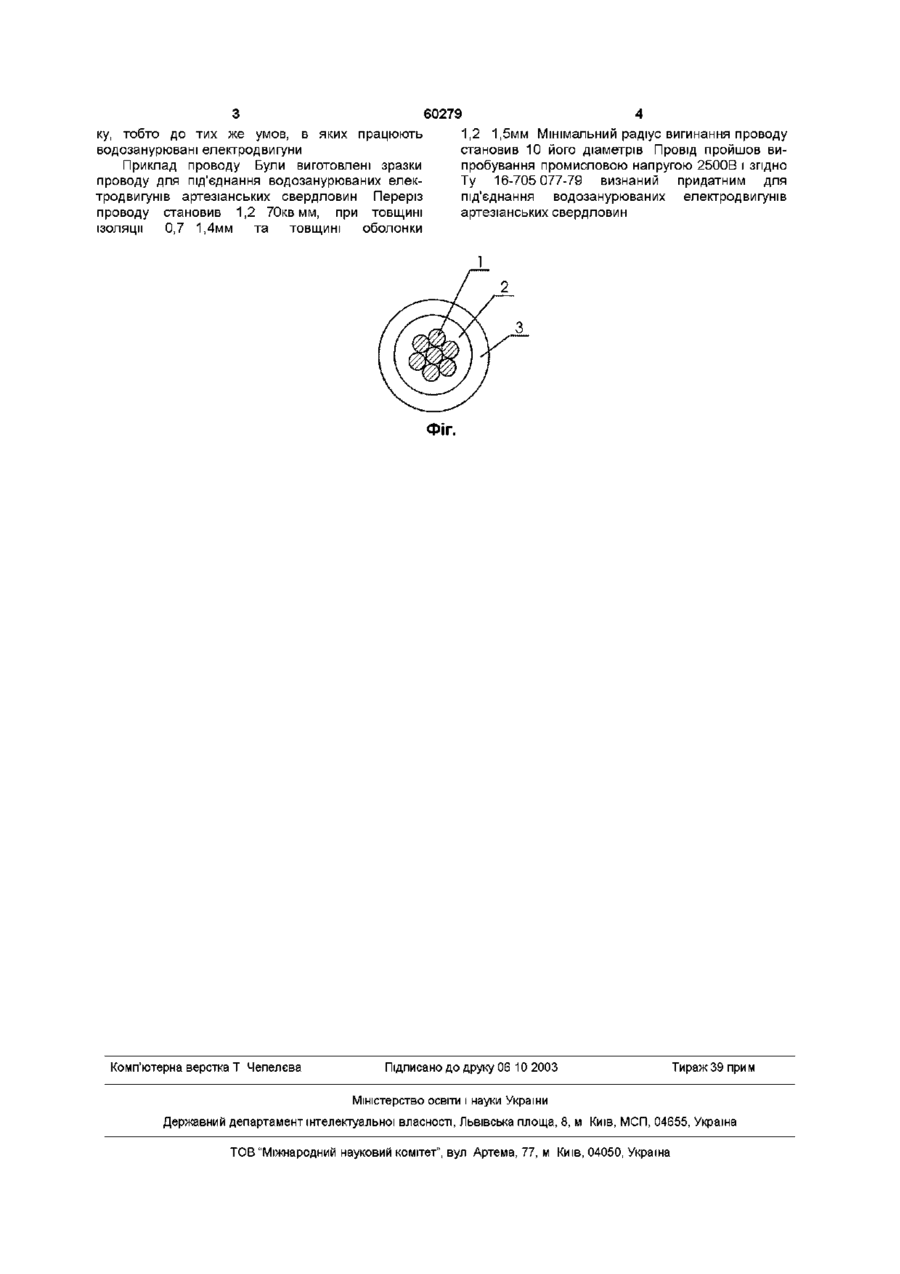

Провід для під'єднання водозанурюваних електродвигунів, який складається з струмопровідної жили, скрученої з м'яких відпалених мідних дротин, та полімерної ізоляції, який відрізняється тим, що додатково має туго накладену зверху ізоляції оболонку з полівшілхлоридного пластикату або поліетилену, причому оболонка накладена з можливістю її відокремлення від ізоляції причому оболонка накладена з можливістю її відокремлення від ізоляції Можливість відокремлення оболонки від ізоляції має важливе значення в експлуатації для зручності видалення шару ізоляції та оболонки при під'єднані водозанурюваних електродвигунів Порівняння з іншими відомими в цій галузі техніки рішеннями не виявило в них ознак, які відокремлюють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого рішення критерію "суттєві відзнаки" На фіг наведено схематичне зображення проводу для під'єднання водозанурюваних електродвигунів Провід складається з гнучкої струмопровідної жили (1), скрученої з м'яких відпалених мідних дротин, що забезпечують належну гнучкість всього проводу Поверх жили туго накладені ізоляції з поліетилену (2) та оболонка (3) з поліетилену або полівшілхлоридного пластикату Провід працює так Туге накладення методом екструзії ізоляції та оболонки виконане так, що між ними та між ІЗОЛЯЦІЄЮ і жилою немає повітряних прошарків, але оболонка легко відокремлюється від ізоляції Це забезпечує зручність під'єднання двигуна і, одночасно, можливість витримувати тиск води до 70 атмосфер Окрім того ІЗОЛЯЦІЯ І оболонка в такому виконанні мають невисокий тепловий опір, що забезпечує підвищене струмове навантаження і СТІЙКІСТЬ ДО абразивної дії пісчаних домішок води, яке має місце внаслідок замулювання свердловин Все це разом забезпечує високу гнучкість проводу, СТІЙКІСТЬ до стирання та тис о> о (О З 60279 ку, тобто до тих же умов, в яких працюють 1,2 1,5мм Мінімальний радіус вигинання проводу становив 10 його діаметрів Провід пройшов виводозанурювані електродвигуни пробування промисловою напругою 2500В і згідно Приклад проводу Були виготовлені зразки Ту 16-705 077-79 визнаний придатним для проводу для під'єднання водозанурюваних елекпід'єднання водозанурюваних електродвигунів тродвигунів артезіанських свердловин Переріз артезіанських свердловин проводу становив 1,2 70кв мм, при товщині ізоляції 0,7 1,4мм та товщині оболонки ФІГ. Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
