Спосіб машинного доїння сільськогосподарських тварин

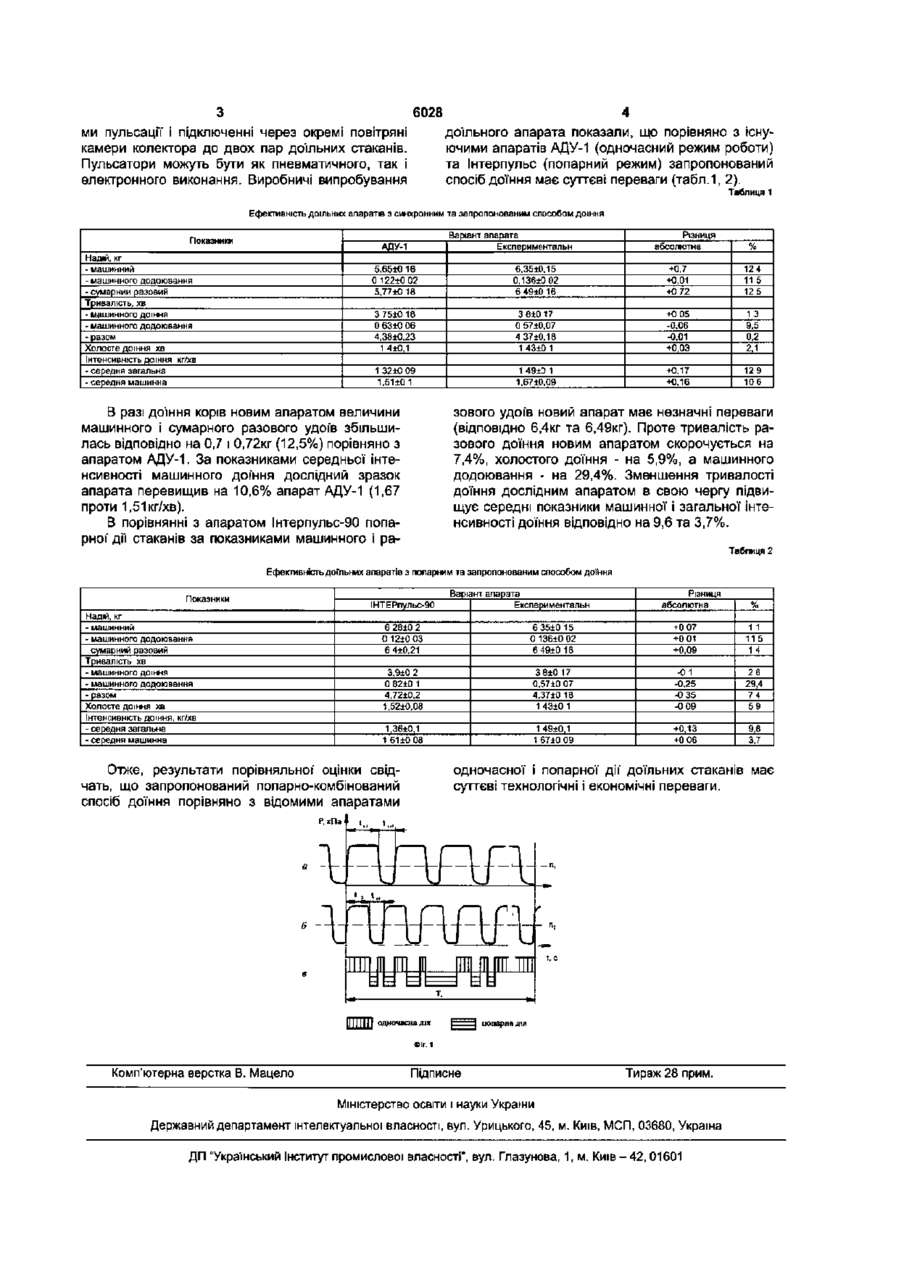

Спосіб машинного доїння сільськогосподарських тварин, що включає такти всисання і стиску при попарній дії доїльних стаканів, який відрізняється тим, що частота пульсацій вакуумметричного тиску в парах доїльних стаканів має різницю 0,10,2Гц, причому в парах стаканів поєднують одночасний, зміщені (комбіновані) та попарний режими їх роботи Корисна модель відноситься до сільського господарства і може бути використаний при машинному доїнні сільськогосподарських тварин. Відомий спосіб машинного доїння тварин з одночасною зміною тактів в доїльних стаканах [одночасний режим, наприклад, доїльний апарат АДУ-1, Посібник-практикум з механізації виробничих процесів тваринництва/ 1.1. Ревенко, Г.М Кукта, В.М. Манько та інші, К. Урожай, 1994.] відзначається високою інтенсивністю виведення молока, але має досить нерівномірне (пульсуюче) надходження його в молокозбірну камеру колектора, що викликає в ній значні коливання вакуум метричного тиску. Крім цього даний спосіб характеризується недостатньою стимуляцією рефлексу молоковіддачі канів та характер зміни режиму роботи обох пар стаканів при запропонованому способі доїння приведені на Фіг 1. Частота пульсації вакуумметричного тиску однієї пари стаканів П2, більша за частоту його пульсацій в другій парі лі, тобто n-j < П2 , а їх різниця дорівнює Дп = П 2 - п і =0,1...0,2 Гц . Відомий також спосіб машинного доїння тварин з попарно-синхронною зміною тактів в доїльних стаканах (попарний режим, наприклад, доїльні апарати Інтерпульс-90, МР-80 "Імпульс", гідропульс "Де Лаваль", класік 300 "Вестфалія"), що забезпечує високу стабільність надходження молока в колектор, вдвічі збільшує кількість стимулюючих подразнень, але має нижчу інтенсивність молоковиведення порівняно з одночасним режимом роботи доїльних стаканів. Завдання корисної моделі полягає в підвищенні ефективності процесу доїння тварин в результаті додаткової стимуляції молоковіддачі. Поставлене корисною моделлю завдання досягається тим що у способі машинного доїння сільськогосподарських тварин, що включає такти всисання і стиску при попарній дії доїльних стаканів, згідно корисної моделі частота пульсацій вакуумметричного тиску в парах доїльних стаканів має різницю 0,1-0,2Гц, причому в парах стаканів поєднують одночасний, зміщені (комбіновані) та попарний режими їх роботи Циклограма зміни вакуумметричного тиску в міжстінкових просторах окремих пар доїльних ста Тривалість тактів всисання t c та стиску t C T в окремих парах стаканів обернено пропорційні частотам їх пульсації Процес роботи доїльного апарата відповідно до запропонованого способу буде відбуватись наступним чином. Спочатку в обох парах стаканів одночасно наступає такт всисання (одночасний режим) Тривалість тактів всисання і стиску в парі стаканів "б" менша ніж в парі стаканів "а" Тому зміна тактів в парі стаканів "б" буде відбуватися швидше ніж в парі "а". В результаті цього в процесі роботи апарата будуть мати місце періоди: з одночасним, перехідними (зміщеними) і попарним режимами роботи (Фіг.1, в) Тривалість окремих періодів і інтервали між ними підлягають певній закономірності в межах відповідного циклу. Тривалість циклу, в межах якого такти всисання чи стиску в обох парах стаканів починаються або закінчуються одночасно, залежить від величини частот пульсації окремих пар стаканів. Доїльний апарат, що забезпечує запропонований комбінований спосіб доїння, складається з двох пульсаторів, які працюють з різними частота 00 см о (О 6028 ми пульсації і підключенні через окремі повітряні камери колектора до двох пар доїльних стаканів. Пульсатори можуть бути як пневматичного, так і електронного виконання. Виробничі випробування доїльного апарата показали, що порівняно з існуючими апаратів АДУ-1 (одночасний режим роботи) та Інтерпульс (попарний режим) запропонований спосіб доїння має суттєві переваги (табл.1, 2). Таблиця 1 Ефективність доїльних апаратів з синхронним та запропонованим способам доїння Показники Варіант апарата Експери мє нта л ьн АДУ-1 Надій, кг - машинний - машинного додоювання - сумарний разовий Тривалість, хв - машинного доїння - машинного додоювання - разом Холосте доїння хв Інтенсивність доїння кг/хв - середнії загальна - середня машинна Різниця абсолютна % 5,65±0 16 0 122±0 02 5,77±0 18 6,35±0,15 0,136±0 02 6 49±0 16 +0,7 +0,01 +0 72 12 4 11 5 12 5 3 75±0 18 0 63±0 06 4,38±0,23 1 4±0,1 3 8±017 0 57±0,07 4 37±0,18 1 43±0 1 +0 05 -0,06 -0,01 +0,03 1 Э 9,5 0,2 2,1 1 32±0 09 1,51 ±0 1 1 49±3 1 1,67 ±0,09 +0,17 +0,16 12 9 10 Є В разі доїння корів новим апаратом величини машинного і сумарного разового удоїв збільшилась відповідно на 0,7 і 0,72кг (12,5%) порівняно з апаратом АДУ-1. За показниками середньої інтенсивності машинного доїння дослідний зразок апарата перевищив на 10,6% апарат АДУ-1 (1,67 проти 1,51 кг/хв). В порівнянні з апаратом Інтерпульс-90 попарної дії стаканів за показниками машинного і ра зового удоїв новий апарат має незначні переваги (відповідно 6,4КГ та 6,49кг). Проте тривалість разового доїння новим апаратом скорочується на 7,4%, холостого доїння - на 5,9%, а машинного додоювання - на 29,4%. Зменшення тривалості доїння дослідним апаратом в свою чергу підвищує середні показники машинної І загальної інтенсивності доїння відповідно на 9,6 та 3,7%. Таблиця 2 Ефективність доїльних апаратів з попарним та запропонованим способом доїння Показники ІНТЕРпульс-90 Надій, кг - машинний - машинного додоювання сумарний разовий Тривалість хв - машинного доїння - машинного додоювання - разом Холосте доїння хв Інтенсивність доїння, кг/хв - середня загальна - середня машинна Варіант апарата Експериментапьн Різниця абсолютна 6 28±0 2 0 12±0 03 6 4±0,21 6 35±0 15 0 136±0 02 6 49±0 16 +0 07 +0 01 +0,09 1 1 115 1 4 3,9±0 2 0 82±0 1 4,72±0,2 1,52±0,08 3 8±0 17 0,57±0 07 4,37 ±0 18 1 43±0 1 -0 1 -0,25 -0 35 -0 09 26 29,4 74 59 1,36±0,1 1 61±0 08 1 49±0,1 1 67±0 09 +0,13 +0 06 9,6 3,7 Отже, результати порівняльної' оцінки свідчать, що запропонований попарно-комбінований спосіб доїння порівняно з відомими апаратами одночасної і попарної дії" доїльних стаканів має суттєві технологічні і економічні переваги. Р, кПа ШИПІ одночасна дія | ] [іоііарнадія Фіг. 1 Комп'ютерна верстка В. Мацело % Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
