Формула / Реферат

1. Спосіб доїння тварин, що включає фіксацію в індивідуальному станку, підхід до тварини, миття сосків та нижньої частини вимені теплою водою, протирання, масаж вимені, видоювання перших цівок молока руками, доїння доїльним апаратом, контроль стану вимені, ручного додоювання, який відрізняється тим, що додатково уводять операцію опромінення рефлексогенних зон в ділянці крижа, де розміщені біологічно-активні точки, відповідальні за молокоутворення і молоковиведення, інфрачервоним випромінюванням з моменту фіксації до закінчення доїння.

2. Спосіб доїння тварин по п. 1, який відрізняється тим, що опромінення здійснюють когерентним інфрачервоним випромінюванням.

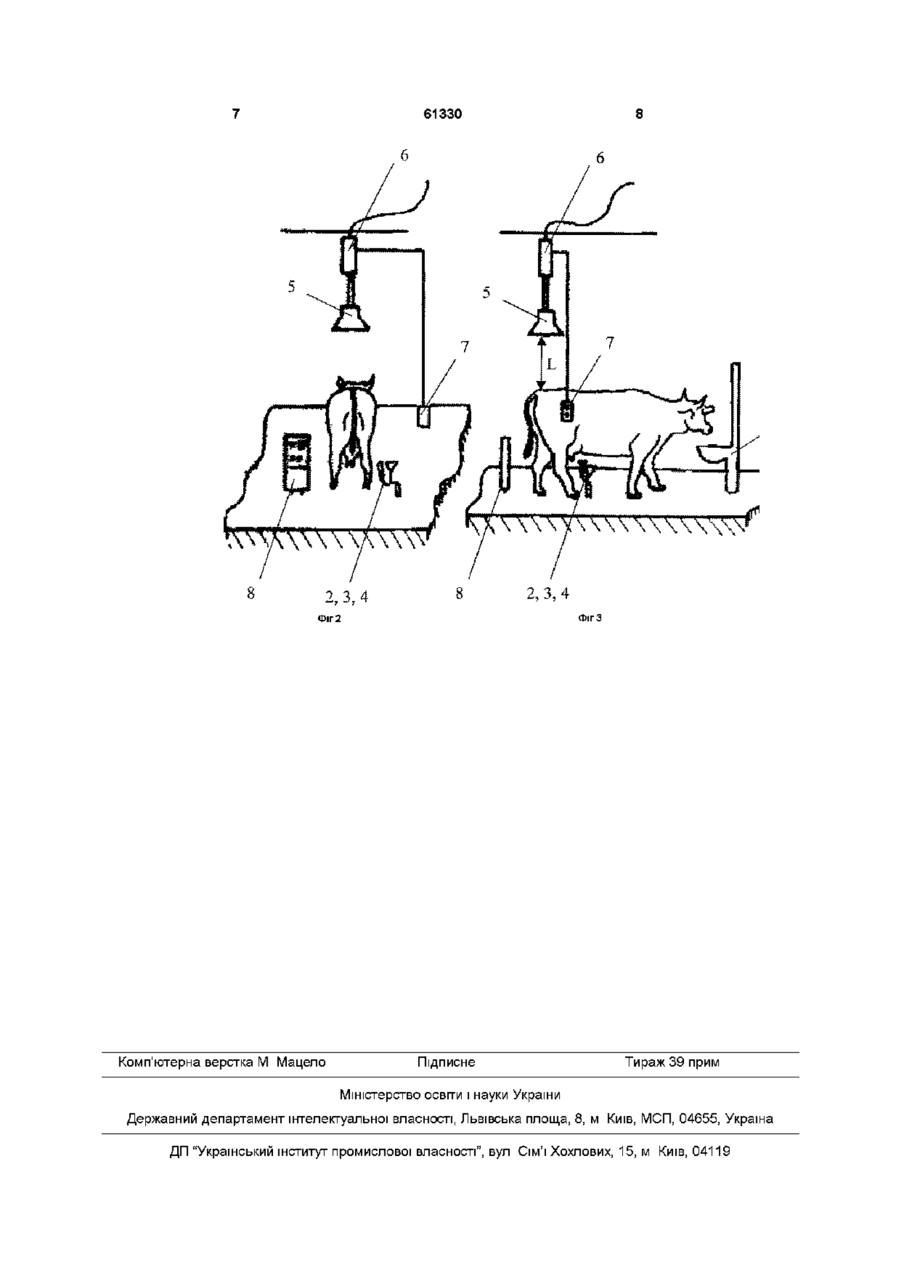

3. Установка для доїння тварин, яка складається з годівниці, змивача, масажера, доїльного апарата, пульта керування, яка відрізняється тим, що додатково встановлюють над крижом тварини ІЧ-випромінювач з регулятором висоти підвісу для врахування розмірів тварини і пультом керування режимом роботи.

4. Установка для доїння тварин по п. 3, яка відрізняється тим, що як ІЧ-випромінювач застосовують низькоенергетичний інфрачервоний лазер.

5. Установка для доїння тварин по п. 3, яка відрізняється тим, що як ІЧ-випромінювач застосовують матрицю з низькоенергетичними інфрачервоними напівпровідниковими лазерами.

Текст

1 Спосіб доїння тварин, що включає фіксацію в індивідуальному станку, ПІДХІД до тварини, миття сосків та нижньої частини вимені теплою водою, протирання, масаж вимені, видоювання перших цівок молока руками, доїння доїльним апаратом, контроль стану вимені, ручного додоювання, який відрізняється тим, що додатково уводять операцію опромінення рефлексогенних зон в ДІЛЯНЦІ крижа, де розміщені біологічно-активні точки, відповідальні за молокоутворення і молоковиведен ня, інфрачервоним випромінюванням з моменту фіксації до закінчення доїння 2 Спосіб доїння тварин по п 1, який відрізняється тим, що опромінення здійснюють когерентним інфрачервоним випромінюванням 3 Установка для доїння тварин, яка складається з ГОДІВНИЦІ, змивача, масажера, доїльного апарата, пульта керування, яка відрізняється тим, що додатково встановлюють над крижом тварини ІЧвипромінювач з регулятором висоти підвісу для врахування розмірів тварини і пультом керування режимом роботи 4 Установка для доїння тварин по п 3, яка відрізняється тим, що як ІЧ-випромінювач застосовують низькоенергетичний інфрачервоний лазер 5 Установка для доїння тварин по п 3, яка відрізняється тим, що як ІЧ-випромінювач застосовують матрицю з низькоенергетичними інфрачервоними напівпровідниковими лазерами Винахід відноситься до сільського господарства, а саме до доїння сільськогосподарських тварин, наприклад, молочних корів ВІДОМІ способи доїння корів з застосуванням апаратів для машинного доїння (Бородин И О, Недилько Н М Автоматизация технологических процессов - М Агропромиздат, 1986 - С 260267) Недоліком відомих способів доїння є недостатньо висока продуктивність доїльних установок, обумовлена низькою швидкістю молоковиведення, тривалий час доїння, обумовленою неадекватною підготовкою тварин до процесу доїння Найбільш близьким по суті до запропонованого способу доїння сільськогосподарських тварин є спосіб доїння молочних корів, який складається з наступних операцій підходу до тварини, миття сосків та нижньої частини вимені теплою водою, протирання, масаж вимені, здоювання перших цівок молока руками, доїння доїльним апаратом, контроль стану вимені (Методические рекомендации по технологии доения коров -Харьков НИИЖ ЛиП УССР, Южотд ВАСХНИЛ, 1975 - С18, табл 4) Недоліком відомого способу доїння тварин є те що він не забезпечує високої продуктивності процесу доїння, внаслідок відсутності активізації фізіологічних систем організму відповідальних за молокоутворення, молоковиведення від функціонування якої залежить повнота видоювання і тривалість процесу доїння Крім того, доїння недостатньо підготовлених тварин приводить до неповного видоювання, що є передумовою до захворювання маститом Метою винаходу є підвищення продуктивності доїльних установок за рахунок підвищення швидкості молоковиведення, повноти видоювання, ліквідування ручного додоювання, зменшення тривалості процесу доїння Поставлена мета досягається тим, що додатково проводять активізацію фізіологічних систем організму тварини, відповідальних за молокоутворення і молоковиведення, шляхом впливу на ВІДПОВІДНІ біологічно активні точки (БАТ) розміщенні в області хрестця В перелік операцій способу машинного доїння вводиться операція по опроміненню хрестця тварини інфрачервоним (ІЧ)-випромшюванням з моменту фіксації тварини в станку до закінчення про О со го (О цесу доїння Крім того, доїльну установку, яка складається з годівниця, доїльного апарату, масажеру, обмивача, пульта керування, додатково обладнано ІЧ-випромінювачем, який розміщується над хрестцем тварини Додаткове введення ІЧ-випромінювача в доїльну установку дозволяє забезпечити, ВІДПОВІДНО способу, додаткову операцію опромінення БАТ, відповідальних за функціонування фізіологічних систем молокоутворення та молоковиве-дення, розміщених в області хрестця тварини і тим самим досягнення поставленої мети Для підвищення ефективності впливу на БАТ, в якості ІЧвипромінювача використовують низькоенергетичне лазерне випромінювання Викладене дозволяє зробити висновок, що запропоновані винаходи пов'язані між собою єдиною винахідницькою ідеєю Порівняння запропонованого технічного рішення з прототипом дозволило встановити його ВІДПОВІДНІСТЬ критерію "новизна" При вивченні інших технічних рішень в даній галузі техніки ознаки, відрізняючи запропонований винахід від прототипу не були виявлені і тому вони забезпечують даному технічному рішенню ВІДПОВІДНІСТЬ критерію "суттєва відміна" На доїльній установці типу "Тандем", яка складається з ГОДІВНИЦІ, доїльного апарату, змивача, масажора, пульта керування, додатково розміщують на регульованому ПІДВІСІ, ІЧ-випромінювач з лампою типа "ИКЗК-250", причому, над кожним станком розміщують по одному випромінювачу Висота випромінювача може змінюватись в межах від ЗО до 100см, а час опромінювання може змінюватись від 2 до 5хв Максимальна тривалість терміну роботи ІЧ-випромінювача вибрана у ВІДПОВІДНОСТІ з регламентом машинного доїння на установках типа "Тандем" та "Ялинка" БАТ розміщенні на хрестці тварини опромінювали протягом 2, 3, 5хв , при розміщенні випромінювача на відстані від спини тварини ЗО, 50, 100см Експерименти проводились на спеціально 61330 підібраних по зоотехнічним параметрам коровах і виділених в окремі групи дослідну і контрольну Режим кормління і утриманні не змінювався і був однаковим протягом всього періоду досліду Отримані результати випробування приведені в таблиці Аналіз приведених даних показує, що опромінення БАТ хрестця корови ІЧопромінювачем найбільш ефективне при його розміщенні на відстані 50см від спини, при тривалості опромінення протягом всього періоду доїння - 5хв При цьому режимі середня інтенсивність молоковиведення зростає на 15%, різниця статистично достовірна (Р=0,05), повнота видоювання, яка визначалась по КІЛЬКОСТІ молока ручним додоюванням, зросла на 25%, а тривалість доїння скорочується на 10,4% На фіг 1 наведено графік виконання технологічних операцій при доїнні корів, а на фіг 2, 3 - представлено загальний вид установки для доїння корів Установка для доїння тварин включає в себе годівницю 1, змивач 2, масажор 3, доїльний апарат 4, ІЧ-випромінювач 5, регулятор висоти підвісу 6, пульт керування роботою ІЧ-випромінювача 7 і доїльною установкою 8 В якості ІЧ-випромінювача може бути використано інфрачервону лампу типу ИКЗК-250, інфрачервоний низькоенергетичний лазер, матриця інфрачервоних напівпровідникових низькоенергетичних лазерів При початку процесу доїння на молочнотоварній фермі, тварин супроводжуються в загони до молочного блоку Відкриваються ворота і тварини розміщуються на індивідуальних місцях доїльної установки Оператор машинного доїння вмикає пульт керування режимом роботи доїльною установкою 8 і ІЧ-випромінювачем 7, що служить сигналом для подачі корму в годівницю 1 Проводиться корекція висоти підвісу ІЧ-випромінювача 5 регулятором висоти підвісу 6, в залежності від розмірів тварини Таблиця Показники що характеризують рівень продуктивності доїльної установки Тривалість опромінення, хв Відстань від випромінювача до хрестця, см 1 Дослід 2,0 3,0 ЗО 50 100 ЗО 50 2 3 4 5 6 5,0 100 7 ЗО 8 50 100 9 10 11 Середня інтенсивність мо- 2,3±0,1 2,3±0,09 2,0±0,1 2,2±0,08 2,0±0,1 2,1±0,09 1,9±0,12 2,3±0,12 локовиведення, л/хв 1,8±0,9 Ручне додоювання, хв 20,0 Тривалість доїння, хв 30,0 20,0 27,0 30,0 25,0 23,0 24,0 30,0 4,3±0,2 4,2±0,18 4,4±0,3 4,4±0,37 4,4±0,36 4,0±0,22 4,6±0,5 4,3±0,49 5,1±0,53 61330 Продовження таблиці Контроль 10 Середня інтенсивність 2,1±0,0S2,1±0,091,9±0,071,9±0,0S1,8±0,0S1,9±0,09 1,7±0,1 2,0±0,11 молоковиведення, л/хв Ручне додо- 40,0 30,0 28,0 30,0 25,0 24,0 29,0 40,0 ювання хв Тривалість 4,7±0,22 4,5±0,2 4,7±0,335,0±0,414,9±0,3S4,3±0,255,1±0,52 4,8±0,5 доїння, хв Потім вмикається безпосередньо ІЧвипромінювач 5, за допомогою ВІДПОВІДНОГО вимикача, розміщеного на панелі пульта керування 7, що забезпечує сеанс активізації ВІДПОВІДНИХ БАТ ще в підготовчий період, як це показано на фіг 1 Після закінчення процесу доїння повторюють операції в зворотному напрямку, тобто ІЧвипромінювач 5 вимикають і повертають його в первинний стан Індивідуальне розміщення ІЧвипромінювача 5 над кожною твариною обумовлене не тільки можливістю пошкодження, а насамперед - з метою підвищення ефективності активізації 11 1,7±0,9 20,0 5,5±0,5 БАТ розміщених на хрестці тварини, враховуючі особливості конституції та геометричні розміри Застосування на практиці запропонованого способу доїння тварин з додатковою операцією по опроміненні БАТ, розміщених на хрестці, та встановлення для цього ІЧ-випромінювача в індивідуальний станок для фіксації тварин в доїльній установці, дозволить за рахунок активізації фізіологічних систем відповідальних за молокоутворення та молоковиведення, підвищити продуктивність роботи доїльного обладнання і зменшити вірогідність захворювання на мастит ФІГ.1 61330 л\\\\>\\\\\\\\\\\у 2,3,4 ФігЗ Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Method and a unit for milking animals

Автори англійською

Lysychenko Mykola Leonidovych

Назва патенту російською

Способ и установка для доения животных

Автори російською

Лисиченко Николай Леонидович

МПК / Мітки

МПК: A01J 5/00, A01J 1/00
