Пневмомембранний пульсатор попарного доїння

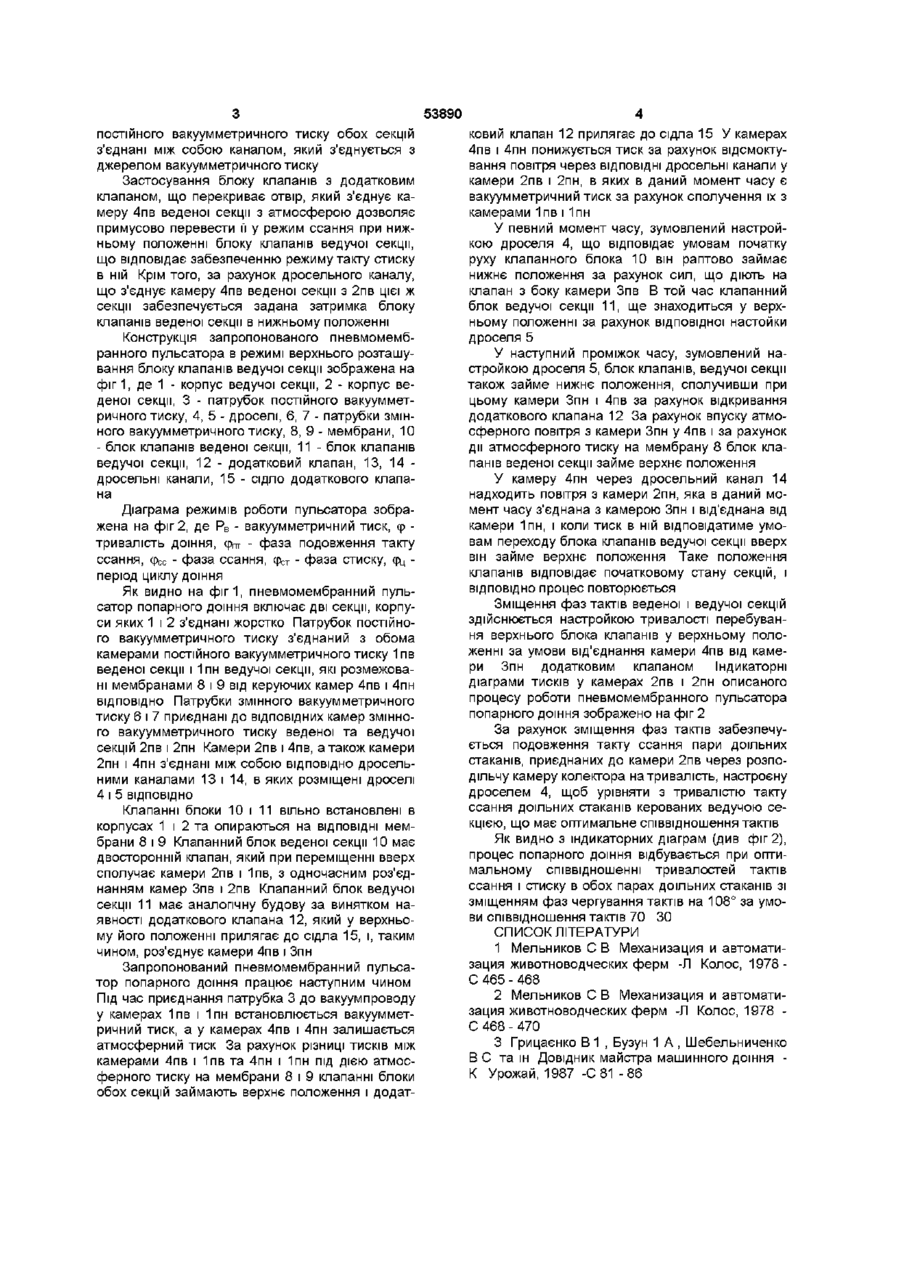

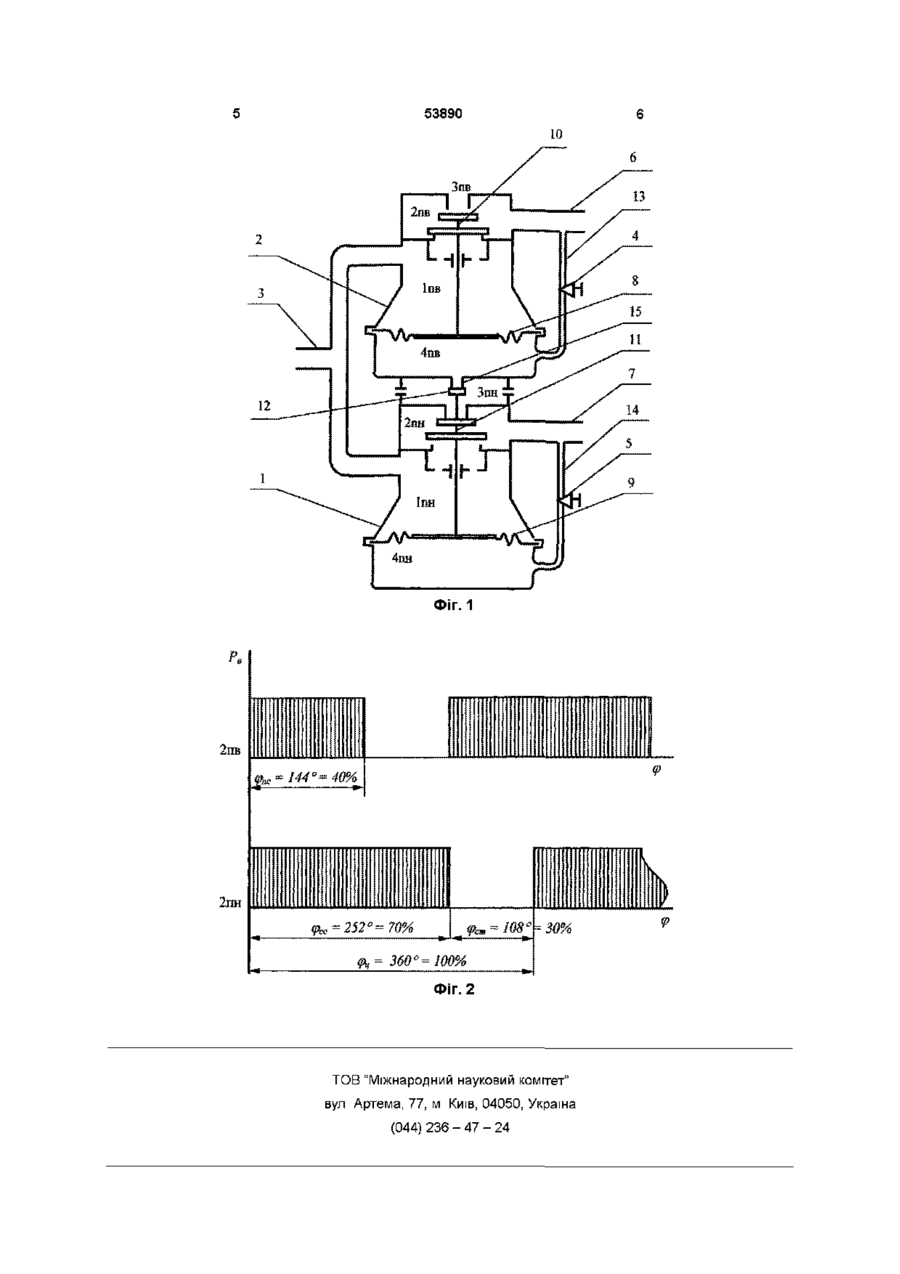

Пневмомембранний пульсатор попарного доїння, який містить два клапанні блоки, який відрізняється тим, що він виконаний з двох секцій, кож Винахід відноситься до засобів механізації сільського господарства, зокрема, до засобів механізації доїння тварин Він дозволяє реалізувати режим попарного доїння із зміщеними в часі фазами чергування тактів ВІДОМІ пневмомембранні, поршневі та кулькові пульсатори для доїльних апаратів Найбільш поширеними є пневмомембранні пульсатори, які складаються з корпуса, клапанного механізму, еластичної мембрани і патрубків для під'єднання шлангів, що з'єднують пульсатор з джерелом вакууму та колектором доїльного апарата Найчастіше використовуються чотирикамерні пульсатори [1], в яких є камера постійного вакуумметричного тиску (1 п), камера змінного вакуумметричного тиску (2п), камера постійного атмосферного тиску (Зп) та керуюча камера змінного вакуумметричного тиску (4п) Камера постійного вакуумметричного тиску з'єднана з джерелом вакууму (вакуумпроводом) та межує з одного боку з керуючою камерою і розмежована еластичною мембраною, а з другого боку - з камерою змінного вакууму і розмежована з нею клапаном Камера змінного вакууму з другого боку межує з камерою атмосферного тиску і також розмежована з нею клапаном Обидва клапани з'єднані між собою стержнем, утворюючи блок клапанів, який опирається на еластичну мембрану Керуюча камера і камера змінного вакуумметричного тиску з'єднані між собою каналом, пропускна здатність на з яких має блок клапанів, не зв'язаних механічно між собою, які розташовані одна над одною СПІВВІСНО і з'єднані між собою таким чином, що камера постійного атмосферного тиску нижньої ведучої секції межує з камерою змінного вакуумметричного тиску верхньої веденої, яка має додатковий отвір, що з'єднує її з атмосферою через додатковий клапан, який з'єднаний механічно з блоком клапанів ведучої секції, а камери постійного вакуумметричного тиску обох секцій з'єднані між собою каналом, який з'єднується з джерелом вакуумметричного тиску якого зумовлює часові характеристики процесу пульсацій (частоту пульсацій) Найближчою за технічною суттю до даного винаходу є пневмомембранний пульсатор зі спареними клапанами фірми "Імпульса" М-59 і М-66, розглянутий в [2, 3] Пульсатори даної конструкції забезпечують попарний режим роботи доїльного апарата за рахунок наявності в ньому двох блоків клапанів, які з'єднані між собою жорстко планкою Однак за рахунок такого з'єднання блоків клапанів можливо реалізувати попарне доїння з співвідношенням тактів ссання до тактів стиску лише як 50 50, що не відповідає оптимальному співвідношенню тактів для двотактних доїльних апаратів, яке повинно становити близько 70 ЗО В основу винаходу поставлено задачу створення такого пульсатора, який би забезпечив режим попарного доїння з оптимальним співвідношенням тактів Поставлена задача вирішується тим, що пульсатор виконаний з двох секцій, кожна з яких має блок клапанів, не зв'язаних механічно між собою, які розташовані одна над другою СПІВВІСно, і з'єднаних між собою таким чином, що камера постійного атмосферного тиску нижньої ведучої секції межує з камерою змінного вакуумметричного тиску верхньої веденої, яка має додатковий отвір, що з'єднує її з атмосферою через додатковий клапан, який з'єднаний механічно з блоком клапанів ведучої секції, а камери О о> 00 со ю 53890 постійного вакуумметричного тиску обох секцій з'єднані між собою каналом, який з'єднується з джерелом вакуумметричного тиску Застосування блоку клапанів з додатковим клапаном, що перекриває отвір, який з'єднує камеру 4пв веденої секції з атмосферою дозволяє примусово перевести її у режим ссання при нижньому положенні блоку клапанів ведучої секції, що відповідає забезпеченню режиму такту стиску в ній Крім того, за рахунок дросельного каналу, що з'єднує камеру 4пв веденої секції з 2пв цієї ж секції забезпечується задана затримка блоку клапанів веденої секції в нижньому положенні Конструкція запропонованого пневмомембранного пульсатора в режимі верхнього розташування блоку клапанів ведучої секції зображена на фіг1, де 1 - корпус ведучої секції, 2 - корпус веденої секції, 3 - патрубок постійного вакуумметричного тиску, 4, 5 - дроселі, 6, 7 - патрубки змінного вакуумметричного тиску, 8, 9 - мембрани, 10 - блок клапанів веденої секції, 11 - блок клапанів ведучої секції, 12 - додатковий клапан, 13, 14 дросельні канали, 15 - сідло додаткового клапана Діаграма режимів роботи пульсатора зображена на фіг 2, де Рв - вакуумметричний тиск, е р тривалість доїння, е п - фаза подовження такту рт ссання, ф с - фаза ссання, е с - фаза стиску, ф е рт ц період циклу доїння Як видно на фіг1, пневмомембранний пульсатор попарного доїння включає дві секції, корпуси яких 1 і 2 з'єднані жорстко Патрубок постійного вакуумметричного тиску з'єднаний з обома камерами постійного вакуумметричного тиску 1пв веденої секції і 1пн ведучої секції, які розмежовані мембранами 8 і 9 від керуючих камер 4пв і 4пн ВІДПОВІДНО Патрубки змінного вакуумметричного тиску 6 і 7 приєднані до ВІДПОВІДНИХ камер змінного вакуумметричного тиску веденої та ведучої секцій 2пв і 2пн Камери 2пв і 4пв, а також камери 2пн і 4пн з'єднані між собою ВІДПОВІДНО дросельними каналами 13 і 14, в яких розміщені дроселі 4 і 5 ВІДПОВІДНО Клапанні блоки 10 і 11 вільно встановлені в корпусах 1 і 2 та опираються на ВІДПОВІДНІ мембрани 8 і 9 Клапанний блок веденої секції 10 має двосторонній клапан, який при переміщенні вверх сполучає камери 2пв і 1пв, з одночасним роз'єднанням камер Зпв і 2пв Клапанний блок ведучої секції 11 має аналогічну будову за винятком наявності додаткового клапана 12, який у верхньому його положенні прилягає до сідла 15, і, таким чином, роз'єднує камери 4пв і Зпн Запропонований пневмомембранний пульсатор попарного доїння працює наступним чином Під час приєднання патрубка 3 до вакуумпроводу у камерах 1пв і 1пн встановлюється вакуумметричний тиск, а у камерах 4пв і 4пн залишається атмосферний тиск За рахунок різниці тисків між камерами 4пв і 1пв та 4пн і 1пн під дією атмосферного тиску на мембрани 8 і 9 клапанні блоки обох секцій займають верхнє положення і додат ковий клапан 12 прилягає до сідла 15 У камерах 4пв і 4пн понижується тиск за рахунок відсмоктування повітря через ВІДПОВІДНІ дросельні канали у камери 2пв і 2пн, в яких в даний момент часу є вакуумметричний тиск за рахунок сполучення їх з камерами 1пві1пн У певний момент часу, зумовлений настройкою дроселя 4, що відповідає умовам початку руху клапанного блока 10 він раптово займає нижнє положення за рахунок сил, що діють на клапан з боку камери Зпв В той час клапанний блок ведучої секції 11, ще знаходиться у верхньому положенні за рахунок відповідної настойки дроселя 5 У наступний проміжок часу, зумовлений настройкою дроселя 5, блок клапанів, ведучої секції також займе нижнє положення, сполучивши при цьому камери Зпн і 4пв за рахунок відкривання додаткового клапана 12 За рахунок впуску атмосферного повітря з камери Зпн у 4пв і за рахунок дії атмосферного тиску на мембрану 8 блок клапанів веденої секції займе верхнє положення У камеру 4пн через дросельний канал 14 надходить повітря з камери 2пн, яка в даний момент часу з'єднана з камерою Зпн і від'єднана від камери 1пн, і коли тиск в ній відповідатиме умовам переходу блока клапанів ведучої секції вверх він займе верхнє положення Таке положення клапанів відповідає початковому стану секцій, і ВІДПОВІДНО процес повторюється Зміщення фаз тактів веденої і ведучої секцій здійснюється настройкою тривалості перебування верхнього блока клапанів у верхньому положенні за умови від'єднання камери 4пв від камери Зпн додатковим клапаном Індикаторні діаграми тисків у камерах 2пв і 2пн описаного процесу роботи пневмомембранного пульсатора попарного доїння зображено на фіг 2 За рахунок зміщення фаз тактів забезпечується подовження такту ссання пари доїльних стаканів, приєднаних до камери 2пв через розподільчу камеру колектора на тривалість, настроєну дроселем 4, щоб урівняти з тривалістю такту ссання доїльних стаканів керованих ведучою секцією, що має оптимальне співвідношення тактів Як видно з індикаторних діаграм (див фіг 2), процес попарного доїння відбувається при оптимальному співвідношенні тривалостей тактів ссання і стиску в обох парах доїльних стаканів зі зміщенням фаз чергування тактів на 108° за умови співвідношення тактів 70 ЗО СПИСОК ЛІТЕРАТУРИ 1 Мельников С В Механизация и автоматизация животноводческих ферм -Л Колос, 1978С 465 - 468 2 Мельников С В Механизация и автоматизация животноводческих ферм -Л Колос, 1978 С 468 - 470 3 Грицаєнко В 1 , Бузун 1 А , Шебельниченко В С та ш Довідник майстра машинного доїння К Урожай, 1987 -С 81 -86 53890 ФІГ. 1 p. 2пв 9 III» 2пн -252^?0% 9сс щ,= 360°-1С 0% Фіг. 2 • » ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
