Пристрій керування та врівноваження відкидних воріт

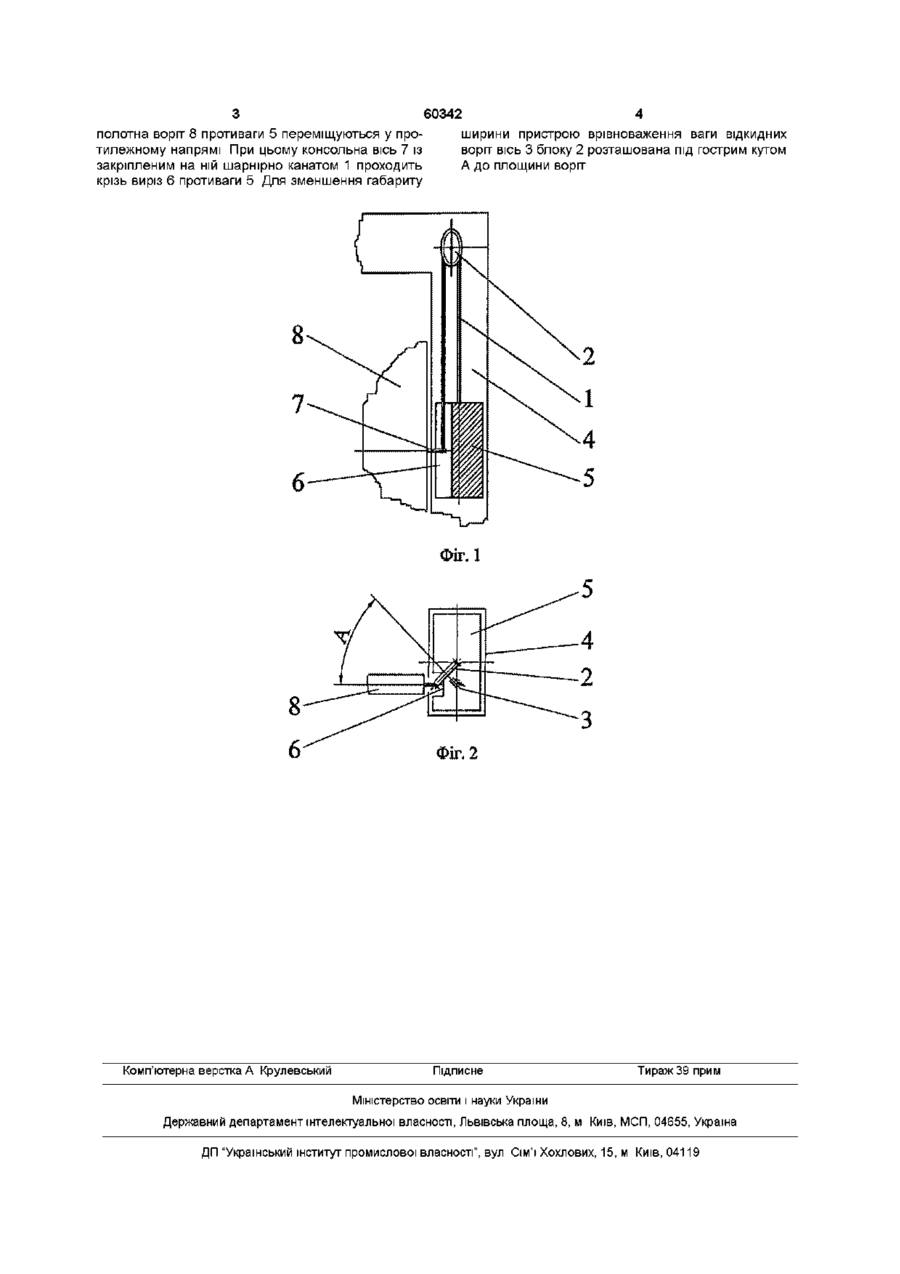

Пристрій врівноваження ваги відкидних воріт, що складається з блоків, осі яких закріплені на стояках рами, канатів, перекинутих через них, на одному КІНЦІ яких закріплені противаги, а на другому - вісь полотна воріт, що переміщується по напрямних у стояках рами, який відрізняється тим, що осі блоків закріплені на рамі під гострим кутом до площини воріт, а в противагах у зоні проходу осі полотна воріт виконані вирізи Винахід відноситься до будівельних конструк них, на одному КІНЦІ ЯКИХ закріплені противаги, а на іншому шарнірно ось полотна воріт, при цьому в противагах у зоні проходу осі полотна воріт зроблені вирізи, а осі блоків закріплено на рамі воріт під гострим кутом до площини воріт Це дозволяє зменшити габарити пристрою по ширині, а отже і воріт у цілому Крім того, зменшується виліт консолі осі полотна воріт до кріплення каната, що підвищує и МІЦНІСТЬ Зменшення габариту пристрою по ширині відбувається у cosA рази, але при цьому збільшується його довжина у smA рази, яка не впливає на будівельний отвір під встановлення воріт і на їх проїзну частину А - це кут під яким розташовано ось блоку до площини воріт Зменшення габариту ширини пристрою за рахунок збільшення висоти противаг неможливе з конструктивних причин На фіг 1 зображена фронтальна проекція пристрою врівноваження ваги воріт На фіг 2 зображена горизонтальна проекція пристрою врівноваження ваги воріт з розташуванням осі блока під гострим кутом до площини воріт Пристрій врівноваження ваги відкидних воріт (див фіг 1 і 2) складається з канату 1, перекинутого через блок 2, вісь 3 якого закріплена на рамі воріт 4 На одному КІНЦІ канату 1 закріплено противагу 5 з вирізом 6, а на іншому - консольна ось 7 полотна воріт 8 Противаги 5 через канати 1, перекинуті через блоки 2 врівноважують частину ваги полотна воріт, що дозволяє докладати незначних зусиль при відкриванні воріт При переміщенні цій Відомий пристрій керування та врівноваження ваги відкидних воріт гаражів та інших подібних споруджень, що забезпечують їх підйом та опускання (патент ЕПВ(ЕР) №00526352 від 93023№5 E05F15/16), який вбирає в себе блоки, осі яких закріплені на стояках рами воріт під прямим кутом до площини воріт, канати перекинуті через них, на одному КІНЦІ яких закріплені противаги, а на іншому - шарнірно вісь полотна воріт При ПІДЙОМІ полотна воріт противаги переміщуються униз і навпаки Така конструкція дозволяє піднімати та опускати полотно воріт із застосуванням незначного зусилля, але при цьому вона має досить великий габарит по ширині, а отже і воріт у цілому, оскільки канат має кріпитися до противаг по осі центру ваги Ця обставина потребує збільшення будівельного отвору під встановлення воріт, або, якщо це неможливо, зменшення проїзної частини самих воріт В основу винаходу поставлено задачу в пристрої врівноваження ваги відкидних воріт шляхом зміни геометричної конфігурації противаг та просторового положення блоків забезпечити зменшення його габаритів по ширині, а отже і воріт у цілому Суть винаходу полягає у пристрої врівноваження ваги відкидних воріт, який блоки, закріплені на стояках рами воріт, канати перекинуті через О со о (О 60342 полотна воріт 8 противаги 5 переміщуються у протилежному напрямі При цьому консольна вісь 7 із закріпленим на ній шарнірно канатом 1 проходить крізь виріз 6 противаги 5 Для зменшення габариту ширини пристрою врівноваження ваги відкидних воріт вісь 3 блоку 2 розташована під гострим кутом А до площини воріт ФІГ. 1 Фіг. 2 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
