Протез для кукси стопи

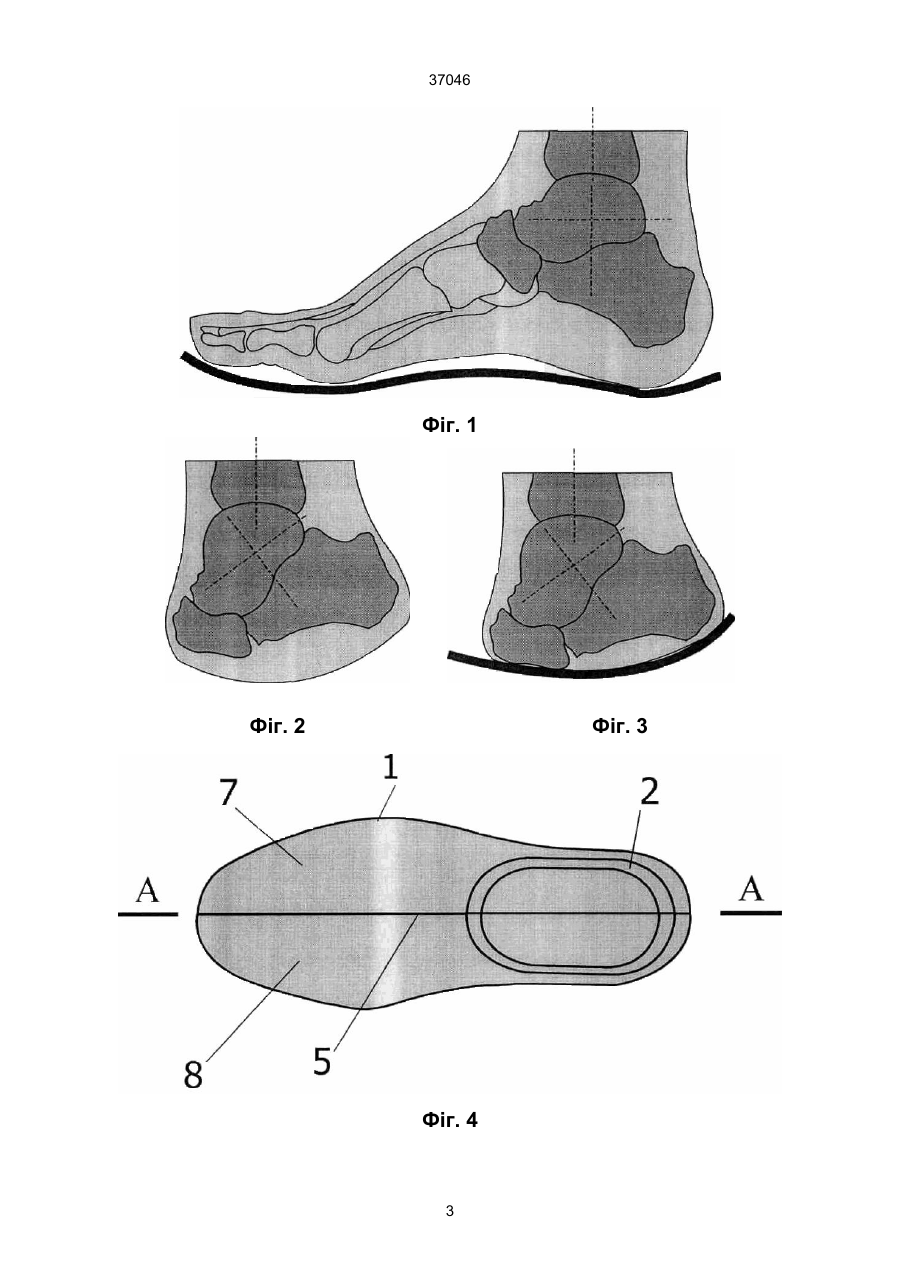

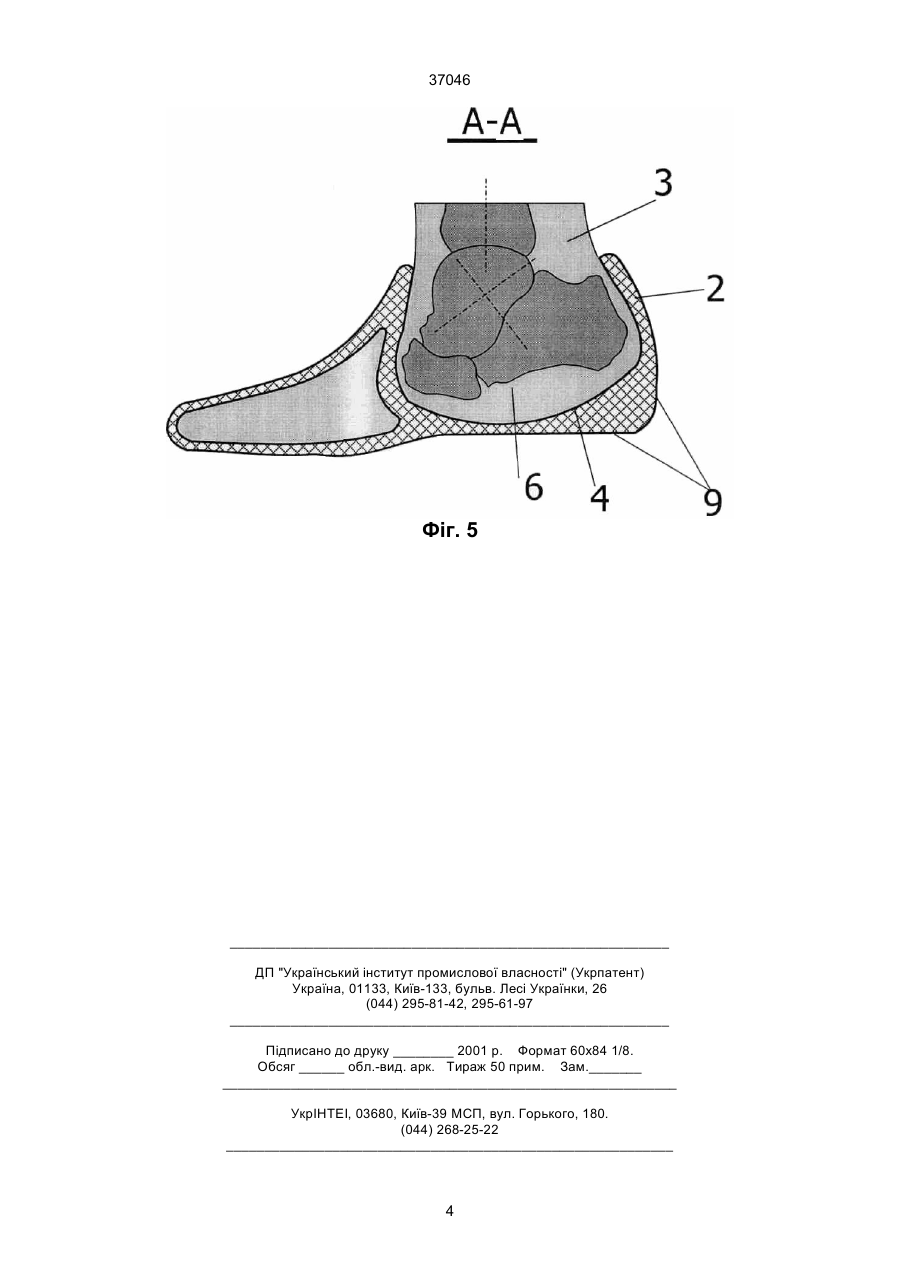

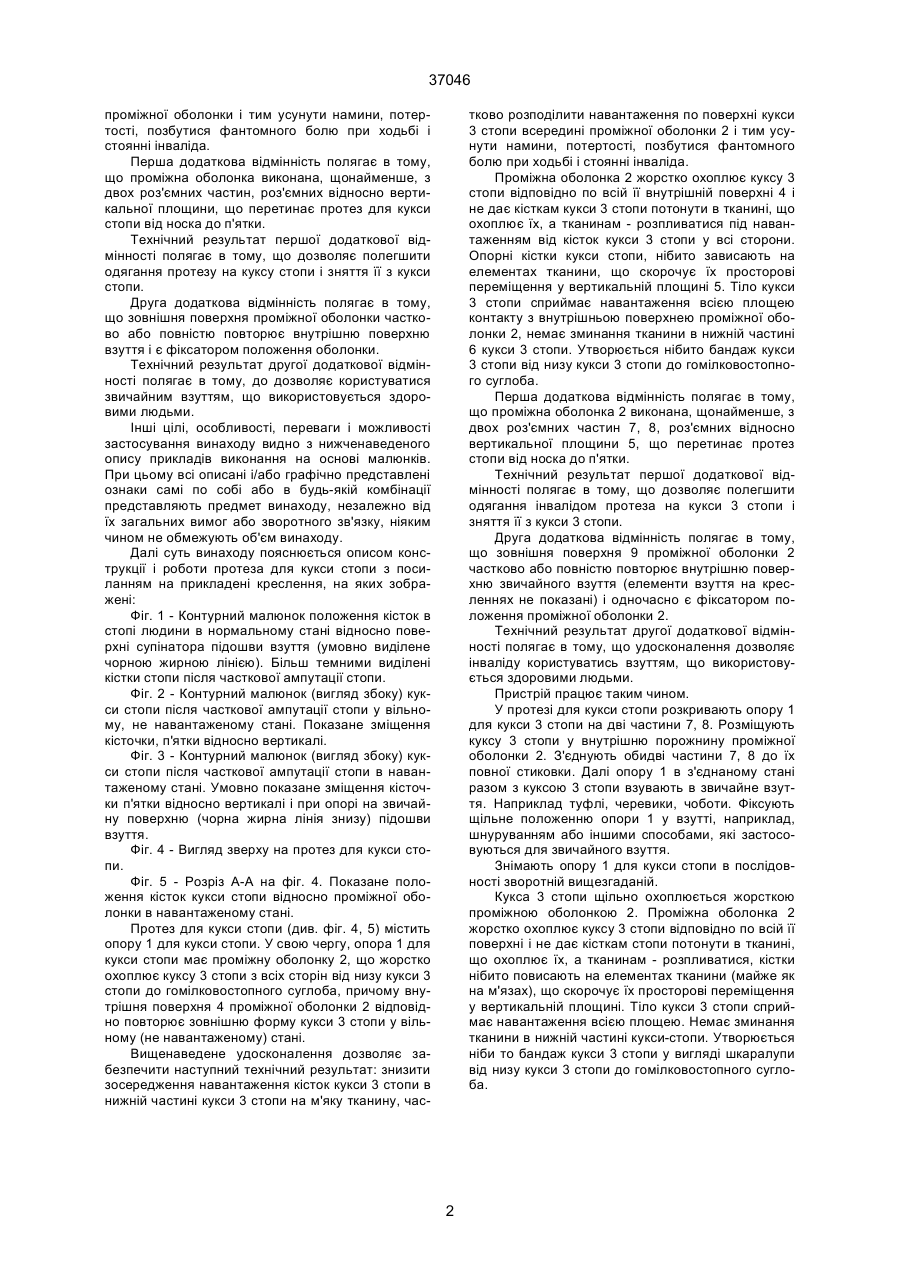

1. Протез для кукси стопи, що містить опору, який відрізняється тим, що опора виконана для кукси стопи і містить проміжну оболонку з внутрішньою та зовнішньою поверхнями, при цьому проміжна оболонка жорстко охоплює куксу стопи з усіх 37046 проміжної оболонки і тим усунути намини, потертості, позбутися фантомного болю при ходьбі і стоянні інваліда. Перша додаткова відмінність полягає в тому, що проміжна оболонка виконана, щонайменше, з двох роз'ємних частин, роз'ємних відносно вертикальної площини, що перетинає протез для кукси стопи від носка до п'ятки. Технічний результат першої додаткової відмінності полягає в тому, що дозволяє полегшити одягання протезу на куксу стопи і зняття її з кукси стопи. Друга додаткова відмінність полягає в тому, що зовнішня поверхня проміжної оболонки частково або повністю повторює внутрішню поверхню взуття і є фіксатором положення оболонки. Технічний результат другої додаткової відмінності полягає в тому, до дозволяє користуватися звичайним взуттям, що використовується здоровими людьми. Інші цілі, особливості, переваги і можливості застосування винаходу видно з нижченаведеного опису прикладів виконання на основі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або в будь-якій комбінації представляють предмет винаходу, незалежно від їх загальних вимог або зворотного зв'язку, ніяким чином не обмежують об'єм винаходу. Далі суть винаходу пояснюється описом конструкції і роботи протеза для кукси стопи з посиланням на прикладені креслення, на яких зображені: Фіг. 1 - Контурний малюнок положення кісток в стопі людини в нормальному стані відносно поверхні супінатора підошви взуття (умовно виділене чорною жирною лінією). Більш темними виділені кістки стопи після часткової ампутації стопи. Фіг. 2 - Контурний малюнок (вигляд збоку) кукси стопи після часткової ампутації стопи у вільному, не навантаженому стані. Показане зміщення кісточки, п'ятки відносно вертикалі. Фіг. 3 - Контурний малюнок (вигляд збоку) кукси стопи після часткової ампутації стопи в навантаженому стані. Умовно показане зміщення кісточки п'ятки відносно вертикалі і при опорі на звичайну поверхню (чорна жирна лінія знизу) підошви взуття. Фіг. 4 - Вигляд зверху на протез для кукси стопи. Фіг. 5 - Розріз А-А на фіг. 4. Показане положення кісток кукси стопи відносно проміжної оболонки в навантаженому стані. Протез для кукси стопи (див. фіг. 4, 5) містить опору 1 для кукси стопи. У свою чергу, опора 1 для кукси стопи має проміжну оболонку 2, що жорстко охоплює куксу 3 стопи з всіх сторін від низу кукси 3 стопи до гомілковостопного суглоба, причому внутрішня поверхня 4 проміжної оболонки 2 відповідно повторює зовнішню форму кукси 3 стопи у вільному (не навантаженому) стані. Вищенаведене удосконалення дозволяє забезпечити наступний технічний результат: знизити зосередження навантаження кісток кукси 3 стопи в нижній частині кукси 3 стопи на м'яку тканину, час тково розподілити навантаження по поверхні кукси 3 стопи всередині проміжної оболонки 2 і тим усунути намини, потертості, позбутися фантомного болю при ходьбі і стоянні інваліда. Проміжна оболонка 2 жорстко охоплює куксу 3 стопи відповідно по всій її внутрішній поверхні 4 і не дає кісткам кукси 3 стопи потонути в тканині, що охоплює їх, а тканинам - розпливатися під навантаженням від кісток кукси 3 стопи у всі сторони. Опорні кістки кукси стопи, нібито зависають на елементах тканини, що скорочує їх просторові переміщення у вертикальній площині 5. Тіло кукси 3 стопи сприймає навантаження всією площею контакту з внутрішньою поверхнею проміжної оболонки 2, немає зминання тканини в нижній частині 6 кукси 3 стопи. Утворюється нібито бандаж кукси 3 стопи від низу кукси 3 стопи до гомілковостопного суглоба. Перша додаткова відмінність полягає в тому, що проміжна оболонка 2 виконана, щонайменше, з двох роз'ємних частин 7, 8, роз'ємних відносно вертикальної площини 5, що перетинає протез стопи від носка до п'ятки. Технічний результат першої додаткової відмінності полягає в тому, що дозволяє полегшити одягання інвалідом протеза на кукси 3 стопи і зняття її з кукси 3 стопи. Друга додаткова відмінність полягає в тому, що зовнішня поверхня 9 проміжної оболонки 2 частково або повністю повторює внутрішню поверхню звичайного взуття (елементи взуття на кресленнях не показані) і одночасно є фіксатором положення проміжної оболонки 2. Технічний результат другої додаткової відмінності полягає в тому, що удосконалення дозволяє інваліду користуватись взуттям, що використовується здоровими людьми. Пристрій працює таким чином. У протезі для кукси стопи розкривають опору 1 для кукси 3 стопи на дві частини 7, 8. Розміщують куксу 3 стопи у внутрішню порожнину проміжної оболонки 2. З'єднують обидві частини 7, 8 до їх повної стиковки. Далі опору 1 в з'єднаному стані разом з куксою 3 стопи взувають в звичайне взуття. Наприклад туфлі, черевики, чоботи. Фіксують щільне положенню опори 1 у взутті, наприклад, шнуруванням або іншими способами, які застосовуються для звичайного взуття. Знімають опору 1 для кукси стопи в послідовності зворотній вищезгаданій. Кукса 3 стопи щільно охоплюється жорсткою проміжною оболонкою 2. Проміжна оболонка 2 жорстко охоплює куксу 3 стопи відповідно по всій її поверхні і не дає кісткам стопи потонути в тканині, що охоплює їх, а тканинам - розпливатися, кістки нібито повисають на елементах тканини (майже як на м'язах), що скорочує їх просторові переміщення у вертикальній площині. Тіло кукси 3 стопи сприймає навантаження всією площею. Немає зминання тканини в нижній частині кукси-стопи. Утворюється ніби то бандаж кукси 3 стопи у вигляді шкаралупи від низу кукси 3 стопи до гомілковостопного суглоба. 2 37046 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 3 37046 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
