Спосіб зменшення шуму вентилятора
Номер патенту: 60395
Опубліковано: 25.06.2011
Автори: Марковська Любов Георгіївна, Дорошенко Катерина Вікторівна, Терещенко Юрій Матвійович, Кінащук Ігор Федорович
Формула / Реферат
Спосіб зменшення рівня шуму вентилятора шляхом впливу на потік за допомогою зміни конструкції вентилятора, який відрізняється тим, що лопатки вентилятора розміщені секторами по 2-4 штуки з постійним кроком між секторами, крок лопаток у секторі може бути як однаковий, так і різний, але він менший, ніж крок між секторами, також можливе поєднання секторів з різною кількістю лопаток, або секторів і окремих лопаток.
Текст

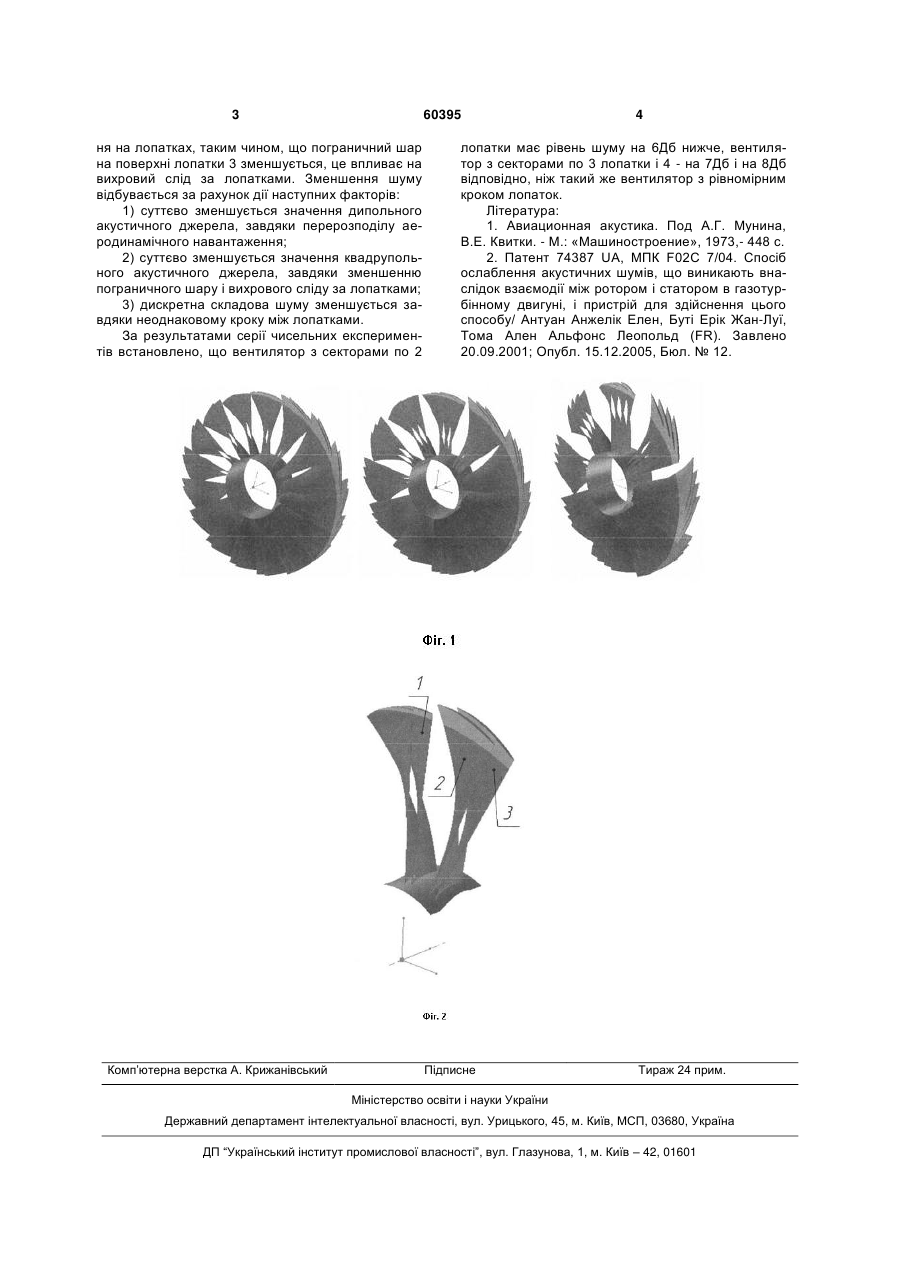

Спосіб зменшення рівня шуму вентилятора шляхом впливу на потік за допомогою зміни конструкції вентилятора, який відрізняється тим, що лопатки вентилятора розміщені секторами по 2-4 штуки з постійним кроком між секторами, крок лопаток у секторі може бути як однаковий, так і різний, але він менший, ніж крок між секторами, також можливе поєднання секторів з різною кількістю лопаток, або секторів і окремих лопаток. (19) (21) u201006818 (22) 02.06.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ТЕРЕЩЕНКО ЮРІЙ МАТВІЙОВИЧ, КІНАЩУК ІГОР ФЕДОРОВИЧ, ДОРОШЕНКО КАТЕРИНА ВІКТОРІВНА, МАРКОВСЬКА ЛЮБОВ ГЕОРГІЇВНА (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ 3 60395 ня на лопатках, таким чином, що пограничний шар на поверхні лопатки 3 зменшується, це впливає на вихровий слід за лопатками. Зменшення шуму відбувається за рахунок дії наступних факторів: 1) суттєво зменшується значення дипольного акустичного джерела, завдяки перерозподілу аеродинамічного навантаження; 2) суттєво зменшується значення квадрупольного акустичного джерела, завдяки зменшенню пограничного шару і вихрового сліду за лопатками; 3) дискретна складова шуму зменшується завдяки неоднаковому кроку між лопатками. За результатами серії чисельних експериментів встановлено, що вентилятор з секторами по 2 Комп’ютерна верстка А. Крижанівський 4 лопатки має рівень шуму на 6Дб нижче, вентилятор з секторами по 3 лопатки і 4 - на 7Дб і на 8Дб відповідно, ніж такий же вентилятор з рівномірним кроком лопаток. Література: 1. Авиационная акустика. Под А.Г. Мунина, В.Е. Квитки. - М.: «Машиностроение», 1973,- 448 с. 2. Патент 74387 UA, МПК F02C 7/04. Спосіб ослаблення акустичних шумів, що виникають внаслідок взаємодії між ротором і статором в газотурбінному двигуні, і пристрій для здійснення цього способу/ Антуан Анжелік Елен, Буті Ерік Жан-Луї, Тома Ален Альфонс Леопольд (FR). Завлено 20.09.2001; Опубл. 15.12.2005, Бюл. № 12. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for reducing of fan noise
Автори англійськоюTereschenko Yurii Matviiovych, Kinaschuk Ihor Fedorovych, Doroshenko Kateryna Viktorivna, Markovska Liubov Heorhiivna
Назва патенту російськоюСпособ уменьшения шума вентилятора
Автори російськоюТерещенко Юрий Матвеевич, Кинащук Игорь Федорович, Дорошенко Екатерина Викторовна, Марковская Любовь Георгиевна
МПК / Мітки
МПК: F04D 19/00, F04D 29/66
Мітки: спосіб, зменшення, вентилятора, шуму
